Brötje Jet 4.5 (DSV.2) mit Düsenabsperrventil – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

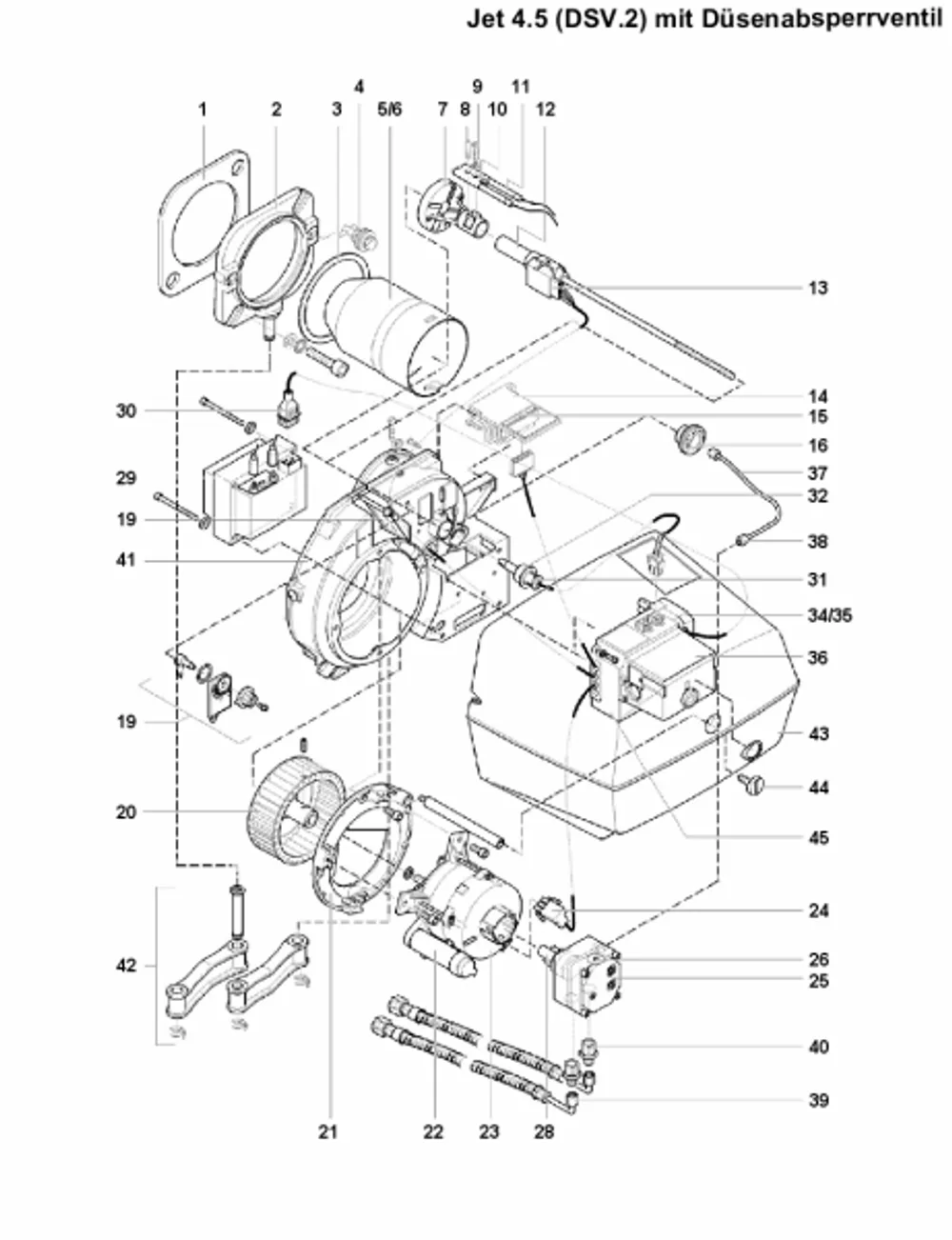

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 619219
Kesseldichtung, 144/154
2
Nicht in unserem Sortiment
Teilenr. 616621
Kesselflansch, D106
3
Nicht in unserem Sortiment
Teilenr. 618755
Dichtung, 116X100X2
4
Nicht in unserem Sortiment
Teilenr. 618953
Verschlusszapfen, D8X36
5
Nicht in unserem Sortiment
Teilenr. 617581
Mischrohr, 100X155
6
Nicht in unserem Sortiment
Teilenr. 617574
Mischrohr, 100X155 mit Rezirkulationsaufsatz
7
Nicht in unserem Sortiment
Teilenr. 618168
Stauscheibe, D63
8
Nicht in unserem Sortiment
Teilenr. 618915
Schaftschraube, M4X16
9
Nicht in unserem Sortiment
Teilenr. 610834
Linsenschraube, M4X13
10
Doppelelektrode 8x42/28,8x11 1,5D 1.4303 (BRÖTJE) | 612289
Teilenr. 612289
20,60 €
Lieferzeit 1–4 Werktage
11
Nicht in unserem Sortiment
Teilenr. 612708
Zündkabelsatz, 225 lang
12
Nicht in unserem Sortiment
Teilenr. 614726
Düsenstock mit Absperrventil und Vorwärmer, 225 lang, Typ DSV2
13
Nicht in unserem Sortiment
Teilenr. 613521
Anschlussleitung für Düsenstock
14
Nicht in unserem Sortiment
Teilenr. 613378
Winkelträger
15
Nicht in unserem Sortiment
Teilenr. 614603
Signalleuchte
16
Nicht in unserem Sortiment
Teilenr. 615761
Einstellmutter, M8
19
Nicht in unserem Sortiment
Teilenr. 618663
Luftklappenset
20
Nicht in unserem Sortiment
Teilenr. 617239
Gebläserad, D120X40
21
Nicht in unserem Sortiment
Teilenr. 617369
Einströmdüse mit Einlauftrichter
22
Brötje Koerting Kondensator 4miF 400V db mit Flachsteckeranschluss, 611732
Teilenr. 611732
23,70 €
Lieferzeit 1–4 Werktage
23
24
Nicht in unserem Sortiment
Teilenr. 613576
Steuerleitung, 290 lang
25
Nicht in unserem Sortiment
Teilenr. 616010
Ölpumpe, BFP20L3
26
Nicht in unserem Sortiment
Teilenr. 616287
Filter und Dichtungssatz · Brenner mit Suntec-Pumpe
26
Nicht in unserem Sortiment
Teilenr. 616232
Filter und Dichtungssatz
28
Nicht in unserem Sortiment
Teilenr. 620703
Motorkupplung
29
Nicht in unserem Sortiment
Teilenr. 611916
Zündtransformator, ZA23 100 E96
30
Nicht in unserem Sortiment
Teilenr. 613583
Steuerleitung, 360 lang
31
BRÖTJE QRB1B-A017 Fotowiderstand mit Stopfen und Adapter | 611190
Teilenr. 611190
38,20 €
Lieferzeit 1–4 Werktage
32
Nicht in unserem Sortiment
Teilenr. 611251
Flammenfühleradapter
34
Nicht in unserem Sortiment
Teilenr. 614665
Buchsenteil 7 pol.
35
Nicht in unserem Sortiment
Teilenr. 614658
Brenneranschlussstecker, 7-polig
36
Nicht in unserem Sortiment
Teilenr. 610841
Steuergerät, LOA 24.171 B27
37
Nicht in unserem Sortiment
Teilenr. 616393
Ölleitung kompl.
38
BRÖTJE Einschraubstutzen R1/8 Eolastic-Dichtung 20,5 mm lang | 618724
Teilenr. 618724
20,60 €
Lieferzeit 1–4 Werktage
39
Schlauchleitung NW6x1000mm 90° Bogen mit Überwurfmutter - BRÖTJE | 616317
Teilenr. 616317
21,60 €
Lieferzeit 1–4 Werktage
40
Nicht in unserem Sortiment
Teilenr. 618731
Einschraubstutzen für Ölschlauchleitung, 1/4"
41
Nicht in unserem Sortiment
Teilenr. 616614
Ventilatorgehäuse
42
Nicht in unserem Sortiment
Teilenr. 616843
Gelenkarmgruppe
43
Brötje Koerting Brennerhaube mit Zentralbefestigung grau Größe 0+1 | 617086
Teilenr. 617086
169,50 €
Lieferzeit 1–4 Werktage
44
Nicht in unserem Sortiment
Teilenr. 618960
Zentralschraube, M8X22
45
Nicht in unserem Sortiment
Teilenr. 613163
Elektroeinheit
–
Nicht in unserem Sortiment
Teilenr. 613606
Betriebsstundenzähler
–
Nicht in unserem Sortiment
Teilenr. 619370
Einstelllehre
