Brötje Jet 4.5 (s)/(si )/(su) UNI-NOX – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

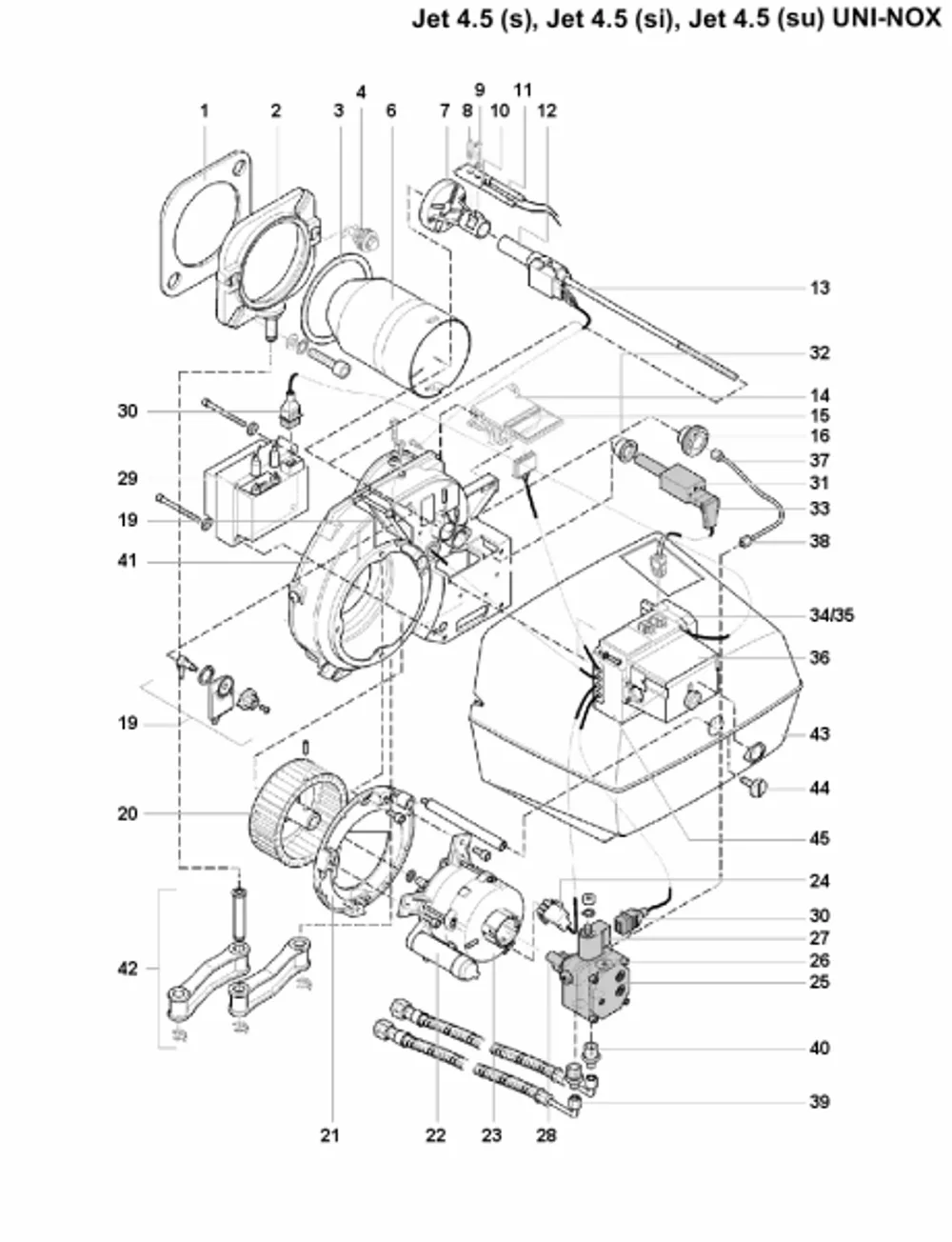

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
4
Nicht in unserem Sortiment
Teilenr. 618953
Verschlusszapfen, D8X36
6
Nicht in unserem Sortiment
Teilenr. 617864
Mischrohr, 100X156,5 mit Rezirkulationsaufsatz
7
Nicht in unserem Sortiment
Teilenr. 618120
Stauscheibe, D63 · JET 4.5 (s) und JET 4.5 (su) ab Fabrik-Nr. 10606
7
Nicht in unserem Sortiment
Teilenr. 618137
Stauscheibe, D63 · JET 4.5 (si) und JET 4.5 (su) ab Fabrik-Nr. 10605
8
Nicht in unserem Sortiment
Teilenr. 618915
Schaftschraube, M4X16
9
Nicht in unserem Sortiment
Teilenr. 610834
Linsenschraube, M4X13
10
Nicht in unserem Sortiment
Teilenr. 612272
Zündelektrodenblock · JET 4.5 (si)
10
BRÖTJE Doppelelektrode Zündelektrode 8x42mm | 612067
Teilenr. 612067
JET 4.5 (su) bis Fabrik-Nr. 10605
Derzeit nicht lieferbar
10
Doppelelektrode 8x42/28,8x11 1,5D 1.4303 (BRÖTJE) | 612289
Teilenr. 612289
JET 4.5 (s) / JET 4.5 (su) ab Fabrik-Nr. 10606
20,60 €
Lieferzeit 1–4 Werktage
11
Nicht in unserem Sortiment
Teilenr. 612647
Zündkabelsatz, 225 lang
12
Düsenstock 225 lang 9/16 Zoll M8x1 (BRÖTJE) | 614757
Teilenr. 614757
144,00 €
Lieferzeit 1–4 Werktage
13
Nicht in unserem Sortiment
Teilenr. 613569
Anschlussleitung für Düsenstock
14
Nicht in unserem Sortiment
Teilenr. 613378
Winkelträger
15
Nicht in unserem Sortiment
Teilenr. 614603
Signalleuchte
16
Nicht in unserem Sortiment
Teilenr. 615761
Einstellmutter, M8 · Nur für JET 4.5 (s)
16
Nicht in unserem Sortiment
Teilenr. 615785
Einstellmutter, M8
19
Nicht in unserem Sortiment
Teilenr. 618663
Luftklappenset
20
Nicht in unserem Sortiment
Teilenr. 617239
Gebläserad, D120X40
21
Nicht in unserem Sortiment
Teilenr. 617369
Einströmdüse mit Einlauftrichter
22
Brötje Koerting Kondensator 4miF 400V db mit Flachsteckeranschluss, 611732
Teilenr. 611732
23,70 €
Lieferzeit 1–4 Werktage
23
24
Nicht in unserem Sortiment
Teilenr. 613576
Steuerleitung, 290 lang
25
Nicht in unserem Sortiment
Teilenr. 615969
Ölpumpe, BFP21L3 · Nur für JET 4.5 (s)
25
Nicht in unserem Sortiment
Teilenr. 615976
Ölpumpe, BFP21 L3"LE"
26
Nicht in unserem Sortiment
Teilenr. 616232
Filter und Dichtungssatz
27
Nicht in unserem Sortiment
Teilenr. 616133
Magnetspule
28
Nicht in unserem Sortiment
Teilenr. 620703
Motorkupplung
29
Nicht in unserem Sortiment
Teilenr. 611916
Zündtransformator, ZA23 100 E96
30
Nicht in unserem Sortiment
Teilenr. 613583
Steuerleitung, 360 lang
31
Nicht in unserem Sortiment
Teilenr. 611084
Flammenfühler, IRD1010
32
Nicht in unserem Sortiment
Teilenr. 611268
Flammenfühleradapter für QRB1 und IRD 1010
33
Nicht in unserem Sortiment
Teilenr. 613491
Anschlussleitung für Flammenfühler
34
Nicht in unserem Sortiment
Teilenr. 614665
Buchsenteil 7 pol.
35
Nicht in unserem Sortiment
Teilenr. 614658
Brenneranschlussstecker, 7-polig
36
Nicht in unserem Sortiment
Teilenr. 610865
Steuergerät, TF 834.2 · JET 4.5 (s)/(si) bis Fabrik-Nr. 6030/(su) bis Fabrik-Nr. 10605
36
Nicht in unserem Sortiment
Teilenr. 610841
Steuergerät, LOA 24.171 B27 · JET 4.5 (si) ab Fabrik-Nr. 6031 und Jet 4.5 (su) ab Fabrik-Nr. 10606
37
Nicht in unserem Sortiment
Teilenr. 616386
Ölleitung kompl.
37
Nicht in unserem Sortiment
Teilenr. 616393
Ölleitung kompl. · Nur für JET 4.5 (s)
38
BRÖTJE Einschraubstutzen R1/8 Eolastic-Dichtung 20,5 mm lang | 618724
Teilenr. 618724
20,60 €
Lieferzeit 1–4 Werktage
39
Schlauchleitung NW6x1000mm 90° Bogen mit Überwurfmutter - BRÖTJE | 616317
Teilenr. 616317
21,60 €
Lieferzeit 1–4 Werktage
40
Nicht in unserem Sortiment
Teilenr. 618731
Einschraubstutzen für Ölschlauchleitung, 1/4"
41
Nicht in unserem Sortiment
Teilenr. 616614
Ventilatorgehäuse
42
Nicht in unserem Sortiment
Teilenr. 616843
Gelenkarmgruppe
43
Brötje Koerting Brennerhaube mit Zentralbefestigung grau Größe 0+1 | 617086
Teilenr. 617086
169,50 €
Lieferzeit 1–4 Werktage
44
Nicht in unserem Sortiment
Teilenr. 618960
Zentralschraube, M8X22
45
Nicht in unserem Sortiment
Teilenr. 613125
Elektroeinheit
–
Nicht in unserem Sortiment
Teilenr. 613606
Betriebsstundenzähler
–
Nicht in unserem Sortiment
Teilenr. 613507
Adapterkabel IRD911 auf IRD1010 · Für Jet 4.5 (s)/(si) bis Fabrik-Nr. 6030/(su) Art.-Nr. 613507 mitbestellen
