Brötje Jet 4.5 UNI-NOX – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

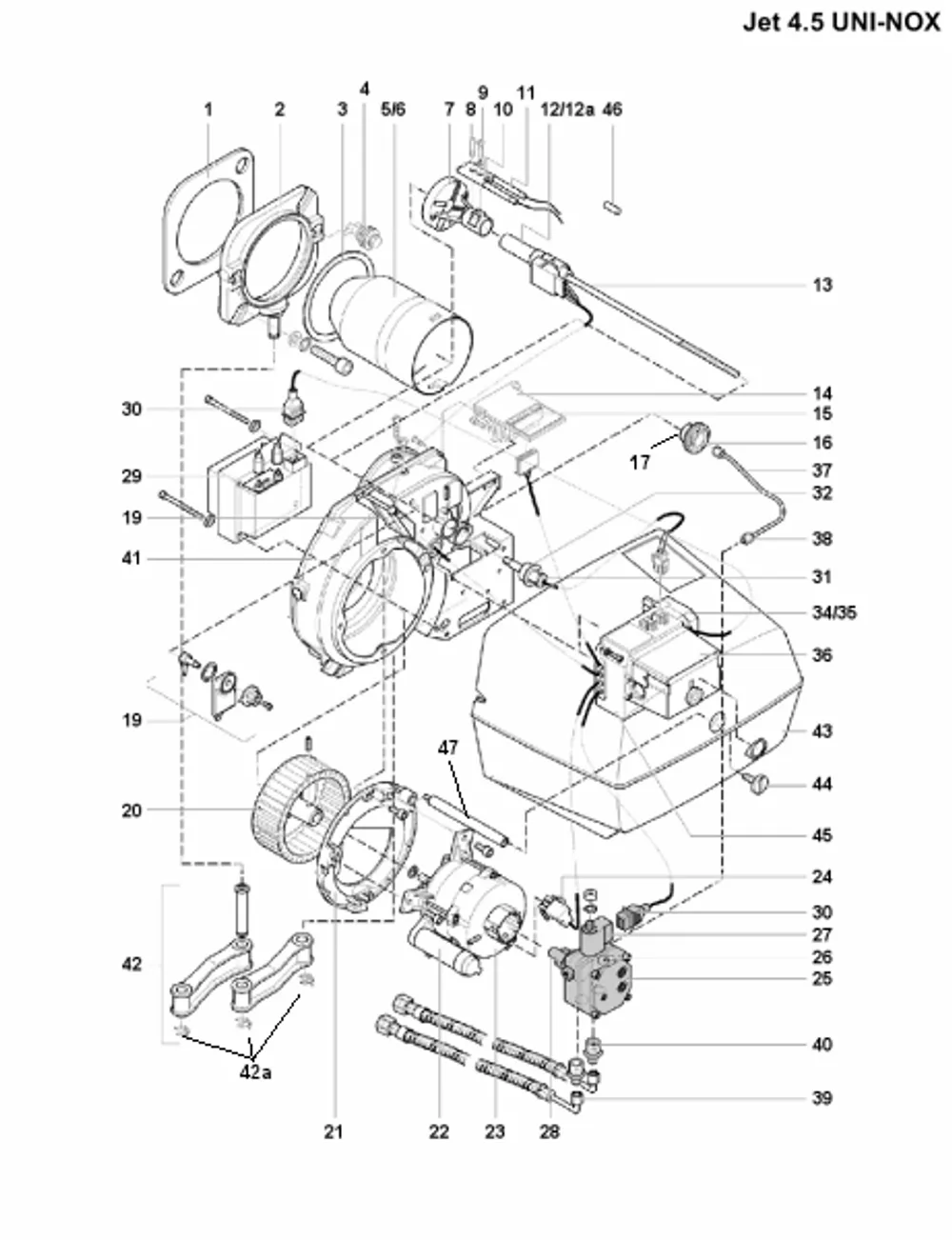

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 619219
Kesseldichtung, 144/154
2
Nicht in unserem Sortiment
Teilenr. 616621
Kesselflansch, D106
3
Nicht in unserem Sortiment
Teilenr. 618755
Dichtung, 116X100X2
4
Nicht in unserem Sortiment
Teilenr. 618953
Verschlusszapfen, D8X36
5
Nicht in unserem Sortiment
Teilenr. 617581
Mischrohr, 100X155 · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
5
Nicht in unserem Sortiment
Teilenr. 617932
Mischrohr, 100X175 · JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
6
Nicht in unserem Sortiment
Teilenr. 617574
Mischrohr, 100X155 mit Rezirkulationsaufsatz · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
6
Nicht in unserem Sortiment
Teilenr. 617949
Mischrohr, 60X175 mit Rezirkulationsaufsatz · JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
7
Nicht in unserem Sortiment
Teilenr. 618113
Stauscheibe, D63 · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
7
Nicht in unserem Sortiment
Teilenr. 618168
Stauscheibe, D63 · JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
8
Nicht in unserem Sortiment
Teilenr. 618915
Schaftschraube, M4X16
9
Nicht in unserem Sortiment
Teilenr. 610834
Linsenschraube, M4X13
10
Doppelelektrode 8x42/28,8x11 1,5D 1.4303 (BRÖTJE) | 612289
Teilenr. 612289
20,60 €
Lieferzeit 1–4 Werktage
11
Nicht in unserem Sortiment
Teilenr. 612708
Zündkabelsatz, 225 lang · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
11
Zündkabelsatz 255 lang 4mm Stecker beiderseits - BRÖTJE | 612616
Teilenr. 612616
JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
23,70 €
Lieferzeit 1–4 Werktage
12
Düsenstock 225 lang 9/16 Zoll M8x1 (BRÖTJE) | 614757
Teilenr. 614757
JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
144,00 €
Lieferzeit 1–4 Werktage
12a
BRÖTJE Düsenstock Ersatzteilset 734228 mit Düsenstock | 615051
Teilenr. 615051
JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
185,50 €
Lieferzeit 1–4 Werktage
13
Nicht in unserem Sortiment
Teilenr. 613569
Anschlussleitung für Düsenstock
14
Nicht in unserem Sortiment
Teilenr. 613378
Winkelträger
15
Nicht in unserem Sortiment
Teilenr. 614603
Signalleuchte
16
Nicht in unserem Sortiment
Teilenr. 615761
Einstellmutter, M8 · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
16
Nicht in unserem Sortiment
Teilenr. 615785
Einstellmutter, M8 · JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
17
Nicht in unserem Sortiment
Teilenr. 618991
Ausgleichsscheibe, 22,5X29,7X0,3
17
Nicht in unserem Sortiment
Teilenr. 610773
Sicherungsring, 22X1,2
19
Nicht in unserem Sortiment
Teilenr. 618663
Luftklappenset
20
Nicht in unserem Sortiment
Teilenr. 617239
Gebläserad, D120X40
21
Nicht in unserem Sortiment
Teilenr. 617369
Einströmdüse mit Einlauftrichter
22
Brötje Koerting Kondensator 4miF 400V db mit Flachsteckeranschluss, 611732
Teilenr. 611732
23,70 €
Lieferzeit 1–4 Werktage
23
24
Nicht in unserem Sortiment
Teilenr. 613576
Steuerleitung, 290 lang
25
Ölpumpe BFP 21 L3 O-40 (BRÖTJE) | 535908
Teilenr. 535908
JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
138,50 €
Lieferzeit 1–4 Werktage
25
Nicht in unserem Sortiment
Teilenr. 615969
Ölpumpe, BFP21L3 · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
25
Nicht in unserem Sortiment
Teilenr. 615976
Ölpumpe, BFP21 L3"LE" · JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
25
Ölpumpe BFP 21 LE 3 (BRÖTJE) | 929806
Teilenr. 929806
JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
164,50 €
Lieferzeit 1–4 Werktage
–
Ölpumpe Suntec ALE 35 C Jet 4,5 (BRÖTJE) | 7689530
Teilenr. 7689530
Jet 4.5 ab 2017
123,00 €
Lieferzeit 1–4 Werktage
26
Nicht in unserem Sortiment
Teilenr. 616287
Filter und Dichtungssatz · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700 (Brenner mit Suntec-Pumpe)
26
Nicht in unserem Sortiment
Teilenr. 616232
Filter und Dichtungssatz · für Danfoss Ölpumpen ab Fabrik-Nr.40001
27
Brötje Koerting Spule für Pumpe 750103/29/30 Suntec 230V 50/60Hz ohne Kabel, 616201
Teilenr. 616201
JET 4.5 bis 06/1998 bis Fabrik-Nr.497700 (Brenner mit Suntec-Pumpe)
54,80 €
Lieferzeit 1–4 Werktage
27
Nicht in unserem Sortiment
Teilenr. 616133
Magnetspule
27
BRÖTJE Magnetspule BFP für Danfoss Ölpumpen | 539302
Teilenr. 539302
Jet 4.5 ab 01/2001 ab Fabrik-Nr.40001
46,50 €
Lieferzeit 1–4 Werktage
27
BRÖTJE Magnetventil Suntec | 7675066
Teilenr. 7675066
Jet 4.5 ab 2017
133,50 €
Lieferzeit 1–4 Werktage
28
Nicht in unserem Sortiment
Teilenr. 620703
Motorkupplung
29
Zündtrafo EBI 052F O-42 US Brötje | 991209
Teilenr. 991209
Jet 4.5 ab 2008
98,20 €
Lieferzeit 1–4 Werktage
29
Nicht in unserem Sortiment
Teilenr. 611916
Zündtransformator, ZA23 100 E96
30
Nicht in unserem Sortiment
Teilenr. 613583
Steuerleitung, 360 lang
11
Zündkabel O-42 US Brötje | 993791
Teilenr. 993791
für Zündtrafo EBI Danfoss,Länge 360mm
38,20 €
Lieferzeit 1–3 Werktage
45
BRÖTJE JET 4.5 Verdrahtungseinheit für EBI Zündtrafo | 7310977
Teilenr. 7310977
247,50 €
Lieferzeit 1–4 Werktage
31
BRÖTJE QRB1BB017A25B Fotowiderstand | 611220
Teilenr. 611220
JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
58,90 €
Lieferzeit 10–40 Werktage
31
BRÖTJE QRB1B-A017 Fotowiderstand mit Stopfen und Adapter | 611190
Teilenr. 611190
JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
38,20 €
Lieferzeit 1–4 Werktage
32
Nicht in unserem Sortiment
Teilenr. 611251
Flammenfühleradapter
34
Nicht in unserem Sortiment
Teilenr. 614665
Buchsenteil 7 pol.
35
Nicht in unserem Sortiment
Teilenr. 614658
Brenneranschlussstecker, 7-polig
36
BRÖTJE L&S Typ LMO O-42 US Ölfeuerungsautomat | 993418
Teilenr. 993418
150,00 €
Lieferzeit 1–4 Werktage
36
Nicht in unserem Sortiment
Teilenr. 610841
Steuergerät, LOA 24.171 B27
36
37
Nicht in unserem Sortiment
Teilenr. 616409
Ölleitung kompl. (FÜR PUMPE 750001) · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700
37
Nicht in unserem Sortiment
Teilenr. 616416
Ölleitung kompl. · JET 4.5 bis 06/1998 bis Fabrik-Nr.497700 (Brenner mit Suntec-Pumpe)
37
Nicht in unserem Sortiment
Teilenr. 616393
Ölleitung kompl. · JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
38
BRÖTJE Einschraubstutzen R1/8 Eolastic-Dichtung 20,5 mm lang | 618724
Teilenr. 618724
20,60 €
Lieferzeit 1–4 Werktage
39
Schlauchleitung NW6x1000mm 90° Bogen mit Überwurfmutter - BRÖTJE | 616317
Teilenr. 616317
21,60 €
Lieferzeit 1–4 Werktage
40
Nicht in unserem Sortiment
Teilenr. 618731
Einschraubstutzen für Ölschlauchleitung, 1/4"
41
Nicht in unserem Sortiment
Teilenr. 616614
Ventilatorgehäuse
42
Nicht in unserem Sortiment
Teilenr. 616843
Gelenkarmgruppe
42a
43
Brötje Koerting Brennerhaube mit Zentralbefestigung grau Größe 0+1 | 617086
Teilenr. 617086
169,50 €
Lieferzeit 1–4 Werktage
44
Nicht in unserem Sortiment
Teilenr. 618960
Zentralschraube, M8X22
45
Nicht in unserem Sortiment
Teilenr. 613187
Elektroeinheit für ZA Zündttrafo
46
Brötje Koerting LE-Absperrventil für Duesenstoecke 734221/22/28, 615068
Teilenr. 615068
JET 4.5 ab 01/2001 ab Fabrik-Nr.40001
30,90 €
Lieferzeit 1–4 Werktage
47
–
–
Nicht in unserem Sortiment
Teilenr. 613606
Betriebsstundenzähler
–
Nicht in unserem Sortiment
Teilenr. 619370
Einstelllehre
–
Nicht in unserem Sortiment
Teilenr. 614504
Stopfen, 26/21X6,5 · Stopfen Kabeldurchführung
–
Nicht in unserem Sortiment
Teilenr. 619332
Beipack Schrauben Jet 4,5
