Brötje Jet 50/50-FG UNI-NOX – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

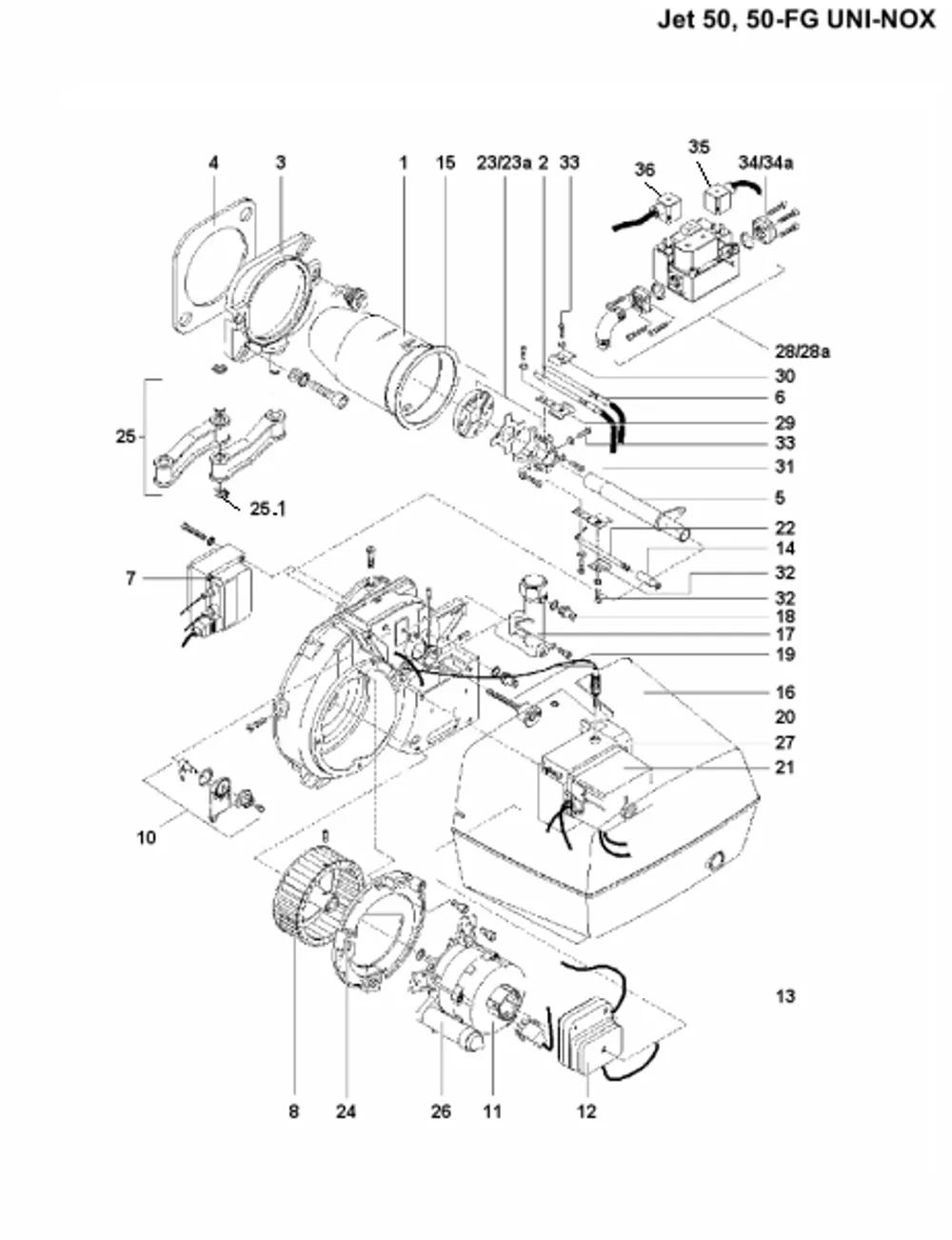

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 617673
Mischrohr, 100X156,5
2
3
Nicht in unserem Sortiment
Teilenr. 616621
Kesselflansch, D106
4
Nicht in unserem Sortiment
Teilenr. 619219
Kesseldichtung, 144/154
5
Nicht in unserem Sortiment
Teilenr. 615112
Gasrohr, 184 lang
6
Nicht in unserem Sortiment
Teilenr. 612654
Zündkabelsatz, 250 lang
7
8
Nicht in unserem Sortiment
Teilenr. 617239
Gebläserad, D120X40
10
Nicht in unserem Sortiment
Teilenr. 618663
Luftklappenset
11
Nicht in unserem Sortiment
Teilenr. 611367
Motor, 230V 40W
12
Nicht in unserem Sortiment
Teilenr. 613620
Luftdruckwächter, DL5E
13
Nicht in unserem Sortiment
Teilenr. 619356
Schlauch Brennerrohr
14
Nicht in unserem Sortiment
Teilenr. 612968
Ionisationskabel, 400 lang
15
Nicht in unserem Sortiment
Teilenr. 618755
Dichtung, 116X100X2
16
Nicht in unserem Sortiment
Teilenr. 617079
Brennerhaube
17
Nicht in unserem Sortiment
Teilenr. 616812
Gasanschluss, R1/2"
18
Nicht in unserem Sortiment
Teilenr. 618687
Messstutzen, G 1/8"
18
Nicht in unserem Sortiment
Teilenr. 618670
Messstutzen, G 1/8"
19
Nicht in unserem Sortiment
Teilenr. 615709
Stellspindel, M6 75 lang
20
Nicht in unserem Sortiment
Teilenr. 615525
Stellspindelführung
21
Nicht in unserem Sortiment
Teilenr. 610919
Steuergerät, LGB 22.330 A27
22
23
Nicht in unserem Sortiment
Teilenr. 617970
Mischkopfset
24
Nicht in unserem Sortiment
Teilenr. 617369
Einströmdüse mit Einlauftrichter
25
Nicht in unserem Sortiment
Teilenr. 616843
Gelenkarmgruppe
25.1
26
Brötje Koerting Kondensator 4miF 400V db mit Flachsteckeranschluss, 611732
Teilenr. 611732
23,70 €
Lieferzeit 1–4 Werktage
27
Nicht in unserem Sortiment
Teilenr. 613194
Elektroeinheit
28
Nicht in unserem Sortiment
Teilenr. 614061
Kompakteinheit, MBDLE 403 · GAS-JET 50 bis Fabrik-Nr.20001-22910
28
Brötje Gasarmaturenblock G-30-1 u. -2 komplett | 534062
Teilenr. 534062
bis Fabrikat-Nr. 20001-22910, Ersatz für MBDLE
Derzeit nicht lieferbar
29
Nicht in unserem Sortiment
Teilenr. 616935
Zündelektrodenhalter (Oberteil)
30
Nicht in unserem Sortiment
Teilenr. 616959
Zündelektrodenhalter (Unterteil)
31
Nicht in unserem Sortiment
Teilenr. 616942
Ionisationselektrodenhalter (Oberteil)
32
Nicht in unserem Sortiment
Teilenr. 616966
Ionisationselektrodenhalter (Unterteil)
33
Nicht in unserem Sortiment
Teilenr. 610759
Linsenschraube, M4X10
34
Nicht in unserem Sortiment
Teilenr. 619110
Flansch für Kompakteinheit, 1/2" · GAS-JET 50 bis Fabrik-Nr.20001-22910
23a
Nicht in unserem Sortiment
Teilenr. 617987
Mischkopfset, Flüssiggas
28a
Nicht in unserem Sortiment
Teilenr. 614054
Kompakteinheit, CG 10 · GAS-JET 50 ab Fabrik-Nr.22911
–
Nicht in unserem Sortiment
Teilenr. 7307314
O-Ring für Gasventil CG 10
34a
Nicht in unserem Sortiment
Teilenr. 619103
Flansch für Kompakteinheit, 1/2" · GAS-JET 50 ab Fabrik-Nr.22911
21
Nicht in unserem Sortiment
Teilenr. 625166
Gasfeuerungsautomat LME22.331 · Nachfolger vom LMG
35
Nicht in unserem Sortiment
Teilenr. 519366
Gasdruckwächter-Winkelstecker (grau)
36
Brötje Anschlussstecker schwarz für Gasarmaturenblock | 519373
Teilenr. 519373
25,80 €
Lieferzeit 1–4 Werktage
