Brötje K2 UNI-NOX / K2-EV – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

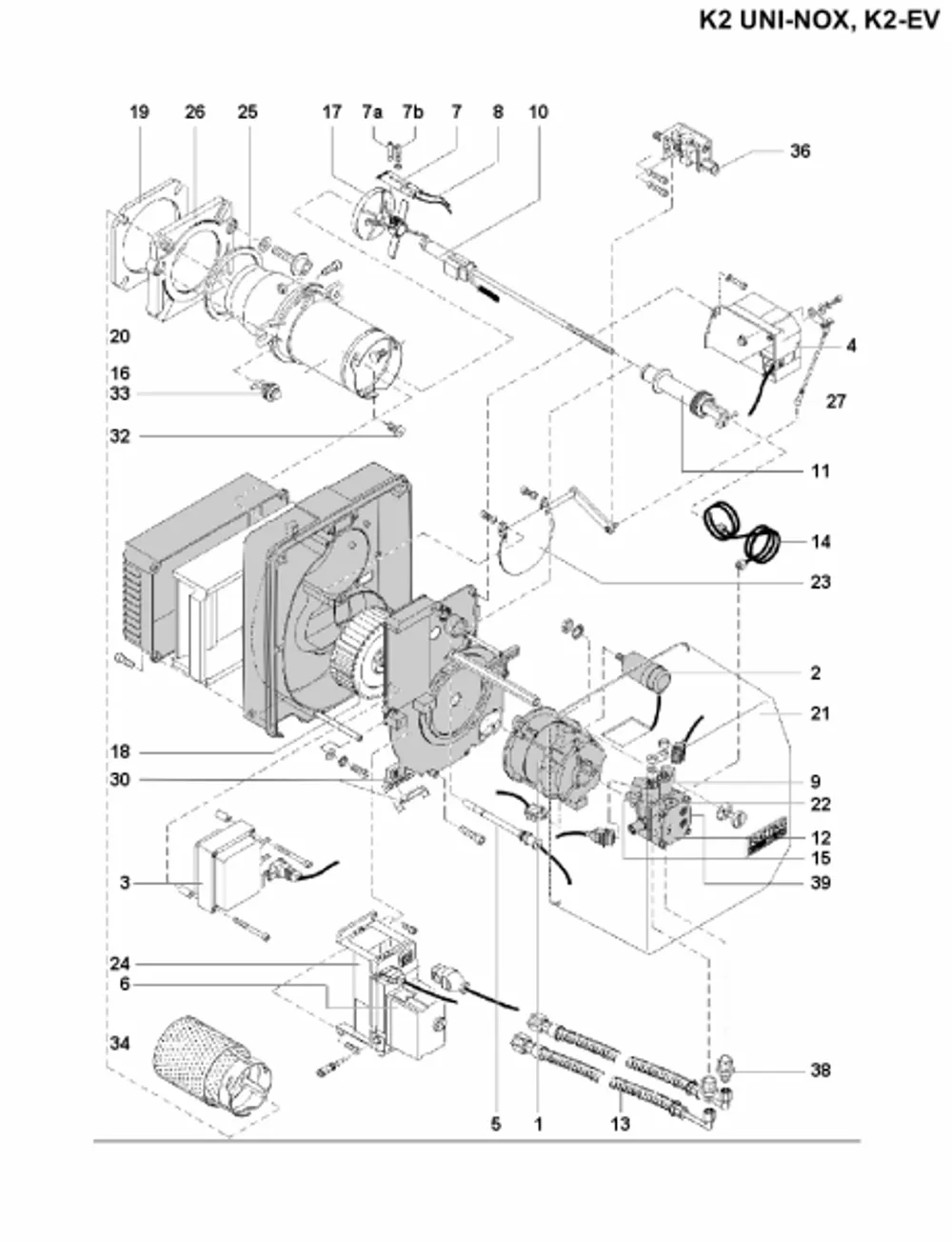

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
2
Nicht in unserem Sortiment
Teilenr. 611749
Motorkondensator, 400V 5,0 mF
3
Nicht in unserem Sortiment
Teilenr. 611930
Zündtransformator, ZA23 100 E28 5
4
Nicht in unserem Sortiment
Teilenr. 611633
Stellmotor, 230V · nur K2 UNI-NOX
5
Nicht in unserem Sortiment
Teilenr. 611176
Flammenfühler, QRB1 B
6
Nicht in unserem Sortiment
Teilenr. 610841
Steuergerät, LOA 24.171 B27
7
BRÖTJE Doppelelektrode Zündelektrode 8x42mm | 612067
Teilenr. 612067
Derzeit nicht lieferbar
7a
Nicht in unserem Sortiment
Teilenr. 618915
Schaftschraube, M4X16
7b
Nicht in unserem Sortiment
Teilenr. 618908
Zylinderschraube, M4X13,4
8
BRÖTJE Zündkabelsatz komplett beidseitig Stecker 4mm 380mm isoliert | 612678
Teilenr. 612678
25,70 €
Lieferzeit 1–4 Werktage
9
Nicht in unserem Sortiment
Teilenr. 616133
Magnetspule
10
Nicht in unserem Sortiment
Teilenr. 614788
Düsenstock mit Vorwärmer, 433 lang
11
Nicht in unserem Sortiment
Teilenr. 615778
Einstellmutter, M8
12
Nicht in unserem Sortiment
Teilenr. 615969
Ölpumpe, BFP21L3
13
Nicht in unserem Sortiment
Teilenr. 616324
Schlauchleitung, DN6X1250 lang
14
Nicht in unserem Sortiment
Teilenr. 616553
Ölleitung kompl.
15
Nicht in unserem Sortiment
Teilenr. 619028
Motorkupplung
16
Nicht in unserem Sortiment
Teilenr. 617666
Mischrohr, 100X283
17
Nicht in unserem Sortiment
Teilenr. 618182
Stauscheibe, D80
18
Nicht in unserem Sortiment
Teilenr. 617260
Gebläserad, D133X42
19
Nicht in unserem Sortiment
Teilenr. 619226
Kesseldichtung, 149/149
20
Nicht in unserem Sortiment
Teilenr. 616768
Klemmflansch, D100
21
Nicht in unserem Sortiment
Teilenr. 617147
Brennerhaube
22
Nicht in unserem Sortiment
Teilenr. 616232
Filter und Dichtungssatz
23
Nicht in unserem Sortiment
Teilenr. 615877
Regelklappe kompl. · K2 UNI-NOX
23
Nicht in unserem Sortiment
Teilenr. 615853
Regelklappe kompl. · K2-EV
24
Nicht in unserem Sortiment
Teilenr. 614399
Elektroeinheit · K2 UNI-NOX
24
Nicht in unserem Sortiment
Teilenr. 614405
Elektroeinheit · K2-EV
25
Nicht in unserem Sortiment
Teilenr. 618823
Runddichtring, D99 3X8,7X5
26
Brötje Koerting Gegenflansch 101D/16/25.5 schra, 616638
Teilenr. 616638
69,10 €
Lieferzeit 1–4 Werktage
27
Nicht in unserem Sortiment
Teilenr. 615624
Winkelgelenk · nur K2 UNI-NOX
30
Nicht in unserem Sortiment
Teilenr. 613330
Kabelschelle
32
Nicht in unserem Sortiment
Teilenr. 618939
Klemmschraube, M8X18 LH
33
Nicht in unserem Sortiment
Teilenr. 618977
Verschlusszapfen, D8X37
34
Nicht in unserem Sortiment
Teilenr. 617925
Rezirkulationsaufsatz, 97X139,5 · nur mit Pos. 16
36
Nicht in unserem Sortiment
Teilenr. 615945
Einstellskala, 0-30 · nur K2-EV
38
Nicht in unserem Sortiment
Teilenr. 618731
Einschraubstutzen für Ölschlauchleitung, 1/4"
39
BRÖTJE Einschraubstutzen R1/8 Eolastic-Dichtung 20,5 mm lang | 618724
Teilenr. 618724
20,55 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 619417
Einstelllehre
