Brötje K2II / K3II / K4II / K5II / K6II UNI-NOX – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

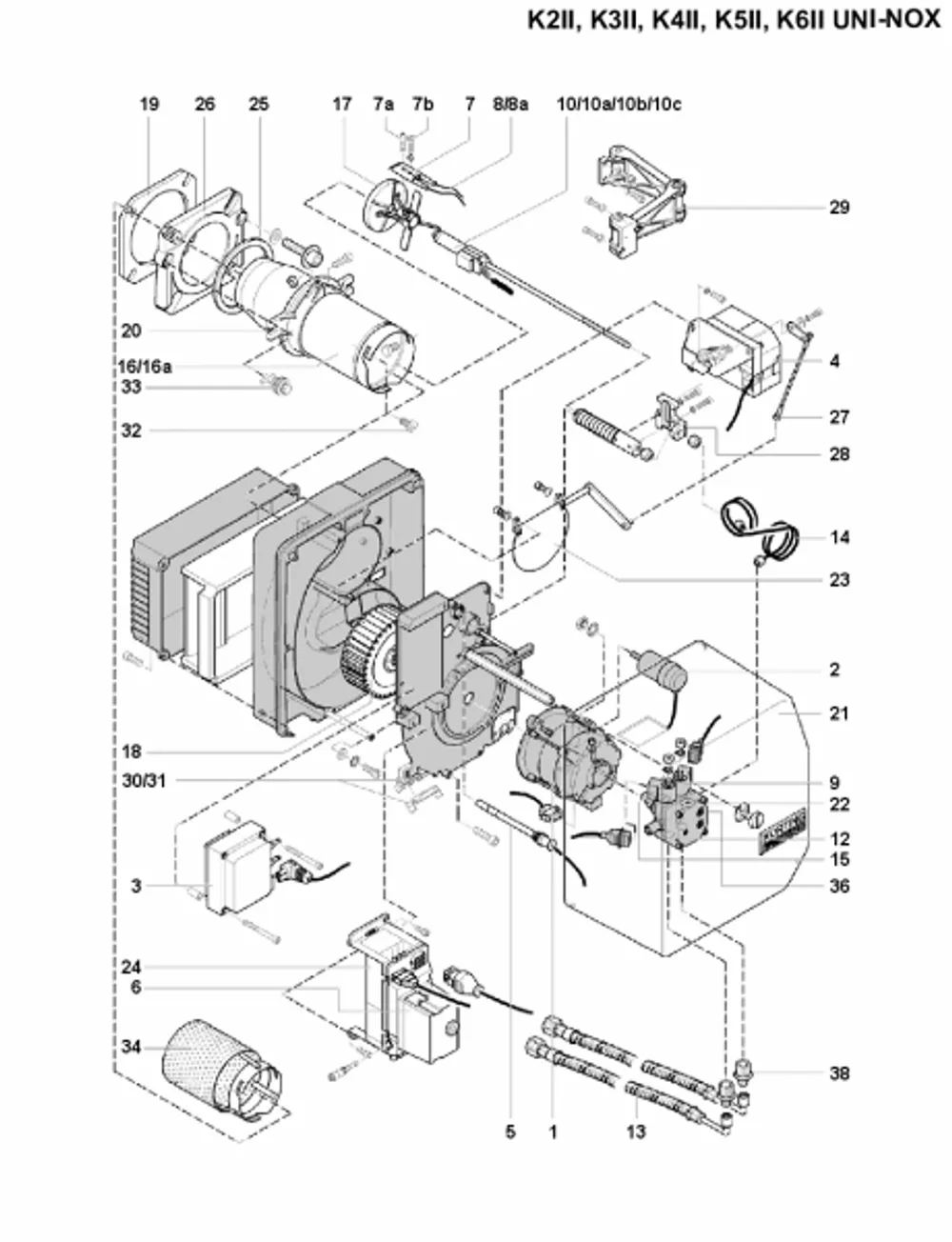

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
BRÖTJE Motor 230V 50Hz 135W Flansch 1 | 611398
Teilenr. 611398
K2II UNI-NOX
216,50 €
Lieferzeit 1–4 Werktage
1
Nicht in unserem Sortiment
Teilenr. 611404
Motor, 230V 200W · K3II UNI-NOX
1
Nicht in unserem Sortiment
Teilenr. 611411
Motor, 230V 300W · K4II UNI-NOX
1
Nicht in unserem Sortiment
Teilenr. 611428
Motor, 230V 370W · K5II UNI-NOX
1
Nicht in unserem Sortiment
Teilenr. 611473
Motor, 400V 750W · K6II UNI-NOX
2
Nicht in unserem Sortiment
Teilenr. 611749
Motorkondensator, 400V 5,0 mF · K2II UNI-NOX
2
Nicht in unserem Sortiment
Teilenr. 611763
Motorkondensator, 400V 6,0 mF · K3II UNI-NOX
2
Nicht in unserem Sortiment
Teilenr. 611756
Motorkondensator, 400V 8,0 mF · K4II UNI-NOX
2
Nicht in unserem Sortiment
Teilenr. 611718
Motorkondensator, 400V 12,0 mF · K5II UNI-NOX
3
Nicht in unserem Sortiment
Teilenr. 611930
Zündtransformator, ZA23 100 E28 5
4
Nicht in unserem Sortiment
Teilenr. 611633
Stellmotor, 230V · K2II- und K3II UNI-NOX
4
Nicht in unserem Sortiment
Teilenr. 611657
Baugruppe Stellmotor, 230V · K4II UNI-NOX
4
Nicht in unserem Sortiment
Teilenr. 611688
Baugruppe Stellmotor, 230V · K5II- und K6II UNI-NOX
–
Nicht in unserem Sortiment
Teilenr. 619400
Stellmotorschlüssel
5
Nicht in unserem Sortiment
Teilenr. 611176
Flammenfühler, QRB1 B · K2II-, K3II- und K4II UNI-NOX
5
Nicht in unserem Sortiment
Teilenr. 611169
Flammenfühler, QRB1 B · K5II- und K6II UNI-NOX
6
Nicht in unserem Sortiment
Teilenr. 610841
Steuergerät, LOA 24.171 B27 · K2II-, K3II-, K4II und K5II UNI-NOX
6
BRÖTJE LOA24.17B27 Ölfeuerungsautomat | 937283
Teilenr. 937283
K2II-, K3II-, K4II und K5II UNI-NOX
216,50 €
Lieferzeit 1–4 Werktage
6
Nicht in unserem Sortiment
Teilenr. 610858
Steuergerät, LOA 44.252 A27 · K6II UNI-NOX
7
Doppelelektrode 8x42/28,8x11 1,5D 1.4303 (BRÖTJE) | 612289
Teilenr. 612289
K2II UNI-NOX
20,60 €
Lieferzeit 1–4 Werktage
7
BRÖTJE Doppelelektrode Zündelektrode 8x42mm | 612067
Teilenr. 612067
K2II UNI-NOX
Derzeit nicht lieferbar
7
Nicht in unserem Sortiment
Teilenr. 612296
Zündelektrodenblock · K3II- und K4II UNI-NOX
7
Nicht in unserem Sortiment
Teilenr. 612074
Zündelektrodenblock · K5II- und K6II UNI-NOX
7a
Nicht in unserem Sortiment
Teilenr. 618915
Schaftschraube, M4X16
7b
Nicht in unserem Sortiment
Teilenr. 618908
Zylinderschraube, M4X13,4
8
BRÖTJE Zündkabelsatz komplett beidseitig Stecker 4mm 380mm isoliert | 612678
Teilenr. 612678
K2II UNI-NOX
25,80 €
Lieferzeit 1–4 Werktage
8
Nicht in unserem Sortiment
Teilenr. 612685
Zündkabelsatz, 500 lang · K3II- und K4II UNI-NOX
8
Nicht in unserem Sortiment
Teilenr. 612753
Zündkabelsatz, 630 lang · K5II- und K6II UNI-NOX
8a
Nicht in unserem Sortiment
Teilenr. 612760
Zündkabelsatz, 780 lang · Nur K5II- und K6II UNI-NOX
9
Nicht in unserem Sortiment
Teilenr. 616133
Magnetspule · K2II-, K3II-, K4II und K5II UNI-NOX
9
Nicht in unserem Sortiment
Teilenr. 616140
Magnetspule · K2II-, K3II-, K4II und K5II UNI-NOX
9
BRÖTJE Magnetspule BFP für Danfoss Ölpumpen | 539302
Teilenr. 539302
K2II-, K3II-, K4II- und K5II UNI-NOX
46,50 €
Lieferzeit 1–4 Werktage
9
Brötje Koerting Spule für Pumpe 750103/29/30 Suntec 230V 50/60Hz ohne Kabel, 616201
Teilenr. 616201
K6II UNI-NOX
54,80 €
Lieferzeit 1–4 Werktage
9
Anfahrhilfe Magnetspule für Danfoss BFP 52L3 | 935531
Teilenr. 935531
K2II-, K3II-, K4II und K5II UNI-NOX
58,90 €
Lieferzeit 1–4 Werktage
10
Nicht in unserem Sortiment
Teilenr. 614788
Düsenstock mit Vorwärmer, 433 lang · K2II UNI-NOX
10
Nicht in unserem Sortiment
Teilenr. 615495
Düsenstock mit Vorwärmer, 470 lang · K3II UNI-NOX
10
Nicht in unserem Sortiment
Teilenr. 614917
Düsenstock mit Vorwärmer, 523 lang · K4II UNI-NOX
10
Nicht in unserem Sortiment
Teilenr. 614979
Düsenstock mit Vorwärmer, 605 lang · K5II UNI-NOX
10b
Nicht in unserem Sortiment
Teilenr. 614986
Düsenstock mit Vorwärmer, 755 lang · K5II UNI-NOX
10a
Nicht in unserem Sortiment
Teilenr. 614993
Düsenstock, 605 lang · K6II UNI-NOX
10c
Nicht in unserem Sortiment
Teilenr. 615006
Düsenstock, 755 lang · K6II UNI-NOX
12
Nicht in unserem Sortiment
Teilenr. 615983
Ölpumpe, BFP52EL3 · K2II- und K3II UNI-NOX
12
Nicht in unserem Sortiment
Teilenr. 616003
Ölpumpe, BFP52EL5 · K4II- und K5II UNI-NOX
12
Nicht in unserem Sortiment
Teilenr. 616027
Ölpumpe, AT2 65C · K6II UNI-NOX
13
Nicht in unserem Sortiment
Teilenr. 616324
Schlauchleitung, DN6X1250 lang · K2II- und K3II UNI-NOX
13
Nicht in unserem Sortiment
Teilenr. 616331
Schlauchleitung, DN6X1500 lang · K4II UNI-NOX
13
Nicht in unserem Sortiment
Teilenr. 66976
Ölschlauch DN 6, 1400 mm lang · K4II UNI-NOX
13
Nicht in unserem Sortiment
Teilenr. 616300
Schlauchleitung, DN6X1500 lang · K5II- und K6II UNI-NOX
14
Nicht in unserem Sortiment
Teilenr. 616560
Ölleitung kompl. · K2II UNI-NOX
14
Nicht in unserem Sortiment
Teilenr. 616546
Ölleitung kompl. · K3II UNI-NOX
14
Nicht in unserem Sortiment
Teilenr. 616577
Ölleitung kompl. · K4II UNI-NOX
14
Nicht in unserem Sortiment
Teilenr. 616584
Ölleitung kompl. · K5II- und K6II UNI-NOX
15
Nicht in unserem Sortiment
Teilenr. 619028
Motorkupplung
16
Nicht in unserem Sortiment
Teilenr. 617666
Mischrohr, 100X283 · K2II UNI-NOX
16
Nicht in unserem Sortiment
Teilenr. 617697
Mischrohr, 120X330 · K3II UNI-NOX
16
Nicht in unserem Sortiment
Teilenr. 617765
Mischrohr, 130X440 · K4II UNI-NOX
16
Nicht in unserem Sortiment
Teilenr. 617802
Mischrohr, 150X455 · K5II UNI-NOX
16a
Nicht in unserem Sortiment
Teilenr. 617819
Mischrohr, 150X605 · K5II UNI-NOX
16
Nicht in unserem Sortiment
Teilenr. 617826
Mischrohr, 150X455 · K6II UNI-NOX
16a
Nicht in unserem Sortiment
Teilenr. 617833
Mischrohr, 150X605 · K6II UNI-NOX
17
Nicht in unserem Sortiment
Teilenr. 618182
Stauscheibe, D80 · K2II UNI-NOX
17
Nicht in unserem Sortiment
Teilenr. 618199
Stauscheibe, D95 · K3II UNI-NOX
17
Nicht in unserem Sortiment
Teilenr. 618205
Stauscheibe, D103 · K4II UNI-NOX
17
Nicht in unserem Sortiment
Teilenr. 618212
Stauscheibe, D110 · K5II- und K6II UNI-NOX
18
Nicht in unserem Sortiment
Teilenr. 617260
Gebläserad, D133X42 · K2II UNI-NOX
18
Nicht in unserem Sortiment
Teilenr. 617253
Gebläserad, D146X52 · K3II UNI-NOX
18
Nicht in unserem Sortiment
Teilenr. 617284
Gebläserad, D180X62 · K4II UNI-NOX / K5II UNI-NOX
18
Nicht in unserem Sortiment
Teilenr. 617307
Gebläserad, D200X62 · K6II UNI-NOX
19
Nicht in unserem Sortiment
Teilenr. 619226
Kesseldichtung, 149/149 · K2II UNI-NOX
19
Nicht in unserem Sortiment
Teilenr. 619240
Kesseldichtung, D140 · K3II UNI-NOX
19
Brötje Koerting Kesseldichtung Kompl.K4 in Schutzpappe, 619301
Teilenr. 619301
K4II UNI-NOX
34,10 €
Lieferzeit 1–4 Werktage
19
Nicht in unserem Sortiment
Teilenr. 619318
Kesseldichtung, 225/225 · K5II- und K6II UNI-NOX
20
Nicht in unserem Sortiment
Teilenr. 616768
Klemmflansch, D100 · K2II UNI-NOX
20
Nicht in unserem Sortiment
Teilenr. 616775
Klemmflansch, D120 · K3II UNI-NOX
20
Nicht in unserem Sortiment
Teilenr. 616799
Klemmflansch, D130 · K4II UNI-NOX
20
Nicht in unserem Sortiment
Teilenr. 616805
Klemmflansch, D180 · K5II- und K6II UNI-NOX
21
Nicht in unserem Sortiment
Teilenr. 617147
Brennerhaube · K2II UNI-NOX
21
Nicht in unserem Sortiment
Teilenr. 617154
Brennerhaube · K3II UNI-NOX
21
Nicht in unserem Sortiment
Teilenr. 617161
Brennerhaube · K4II UNI-NOX
21
Nicht in unserem Sortiment
Teilenr. 617185
Brennerhaube · K5II UNI-NOX
21
Nicht in unserem Sortiment
Teilenr. 617192
Brennerhaube · K6II UNI-NOX
22
Nicht in unserem Sortiment
Teilenr. 616232
Filter und Dichtungssatz · K2II-, K3II-, K4II und K5II UNI-NOX
22
Nicht in unserem Sortiment
Teilenr. 616287
Filter und Dichtungssatz · K6II UNI-NOX
23
Nicht in unserem Sortiment
Teilenr. 615877
Regelklappe kompl. · K2II UNI-NOX
23
Nicht in unserem Sortiment
Teilenr. 615839
Regelklappe kompl. · K3II UNI-NOX
23
Nicht in unserem Sortiment
Teilenr. 615884
Regelklappe kompl. · K4II UNI-NOX
23
Nicht in unserem Sortiment
Teilenr. 615891
Regelklappe kompl. · K5II- und K6II UNI-NOX
24
Nicht in unserem Sortiment
Teilenr. 614412
Elektroeinheit · K2II-, K3II- und K4II UNI-NOX
24
Nicht in unserem Sortiment
Teilenr. 614429
Elektroeinheit · K5II UNI-NOX
24
Nicht in unserem Sortiment
Teilenr. 614436
Elektroeinheit · K6II UNI-NOX
25
Nicht in unserem Sortiment
Teilenr. 618823
Runddichtring, D99 3X8,7X5 · K2II UNI-NOX
25
Nicht in unserem Sortiment
Teilenr. 618830
Runddichtring, D119,3X8,7X5 · K3II UNI-NOX
25
Nicht in unserem Sortiment
Teilenr. 618847
Runddichtring, D147,3X126X5 · K4II UNI-NOX
25
Nicht in unserem Sortiment
Teilenr. 618854
Runddichtring, D167,3X146X5 · K5II- und K6II UNI-NOX
26
Brötje Koerting Gegenflansch 101D/16/25.5 schra, 616638
Teilenr. 616638
K2II UNI-NOX
69,20 €
Lieferzeit 1–4 Werktage
26
Nicht in unserem Sortiment
Teilenr. 616737
Kesselflansch, D125 · K3II UNI-NOX
26
Nicht in unserem Sortiment
Teilenr. 616744
Kesselflansch, D132 · K4II UNI-NOX
26
Nicht in unserem Sortiment
Teilenr. 616751
Kesselflansch, D152 · K5II- und K6II UNI-NOX
27
Nicht in unserem Sortiment
Teilenr. 615624
Winkelgelenk
28
Brötje Koerting Führungsblech 53.8x49.5x11.5, 615501
Teilenr. 615501
18,55 €
Lieferzeit 10–40 Werktage
29
Nicht in unserem Sortiment
Teilenr. 617635
Mischrohr, 100X220 mit Rezirkulationsaufsatz · K2II UNI-NOX
29
Nicht in unserem Sortiment
Teilenr. 616867
Gelenkarmgruppe · K3II UNI-NOX
29
Nicht in unserem Sortiment
Teilenr. 616874
Gelenkarmgruppe · K4II, K5II und K6II UNI-NOX
30
Nicht in unserem Sortiment
Teilenr. 613330
Kabelschelle · Nicht für K4II UNI-NOX
31
Nicht in unserem Sortiment
Teilenr. 613361
Kabelschelle Oberteil · Nicht für K6II UNI-NOX
31
Nicht in unserem Sortiment
Teilenr. 613354
Kabelschelle Unterteil · Nicht für K6II UNI-NOX
32
Nicht in unserem Sortiment
Teilenr. 618939
Klemmschraube, M8X18 LH · K2II- und K3II UNI-NOX
32
Nicht in unserem Sortiment
Teilenr. 618946
Klemmschraube, M10X21 LH · K4II, K5II und K6II UNI-NOX
33
Nicht in unserem Sortiment
Teilenr. 618977
Verschlusszapfen, D8X37 · K2II UNI-NOX
33
Nicht in unserem Sortiment
Teilenr. 618984
Verschlusszapfen, D10X40 · K3II-, K4II-, K5II und K6II UNI-NOX
34
Nicht in unserem Sortiment
Teilenr. 617925
Rezirkulationsaufsatz, 97X139,5 · Nur K2II UNI-NOX
36
BRÖTJE Einschraubstutzen R1/8 Eolastic-Dichtung 20,5 mm lang | 618724
Teilenr. 618724
20,60 €
Lieferzeit 1–4 Werktage
38
Nicht in unserem Sortiment
Teilenr. 618731
Einschraubstutzen für Ölschlauchleitung, 1/4" · Nur K2II-, K3II- und K4II UNI-NOX
–
Nicht in unserem Sortiment
Teilenr. 619417
Einstelllehre · K2II UNI-NOX
–
Nicht in unserem Sortiment
Teilenr. 619424
Einstelllehre · K3II UNI-NOX
–
Nicht in unserem Sortiment
Teilenr. 619431
Einstelllehre · K4II UNI-NOX
–
Nicht in unserem Sortiment
Teilenr. 619462
Einstelllehre · K5II- und K6II UNI-NOX
–
