Brötje L-UG 50/70 C – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

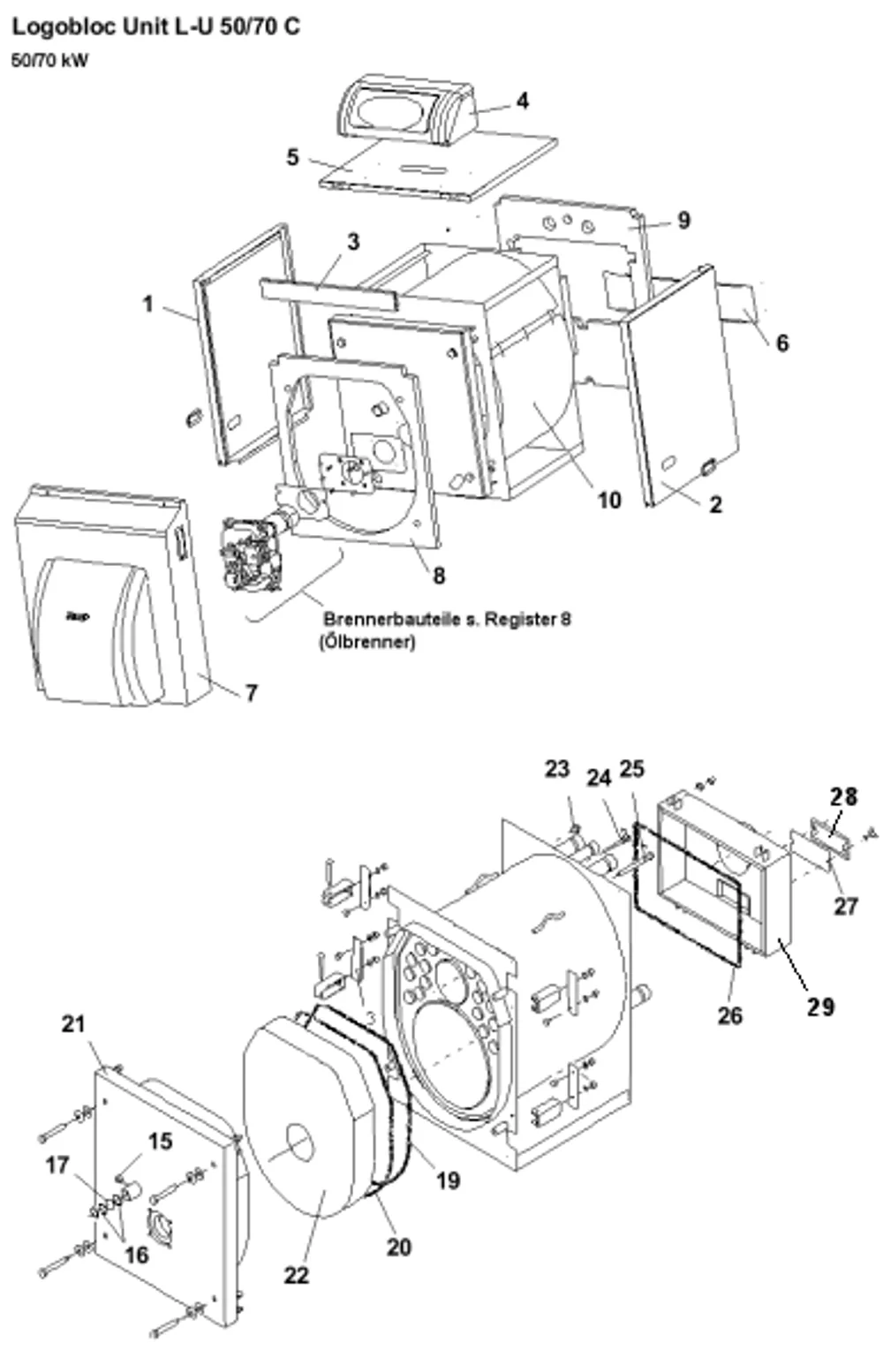

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
1
2
2
3
4
BRÖTJE Armaturenkasten L 50/70 C ISR ohne Regelung | 639941
Teilenr. 639941
144,00 €
Lieferzeit 10–40 Werktage
5
5
6
7
8
BRÖTJE Iso-Matte vorn - für LU 50-70 | 640039
Teilenr. 640039
LU 50/70
69,20 €
Lieferzeit 10–40 Werktage
9
BRÖTJE Iso-Matte LU 50-70 hinten | 640046
Teilenr. 640046
LU 50/70
87,90 €
Lieferzeit 10–40 Werktage
10
10
13
15
16
17
18
19
Nicht in unserem Sortiment
Teilenr. 952668
Dichtung aus Keramikfaser 17x22x3100
20
Nicht in unserem Sortiment
Teilenr. 952781
Dichtung aus Keramikfaser Ø 20 x 3000
21
22
Isolierung Kesseltür L 50/70 BRÖTJE | 951647
Teilenr. 951647
LU 50/70
723,00 €
Lieferzeit 1–4 Werktage
23
Nicht in unserem Sortiment
Teilenr. 952835
Deckel 1/2"
24
25
26
Nicht in unserem Sortiment
Teilenr. 952798
Dichtung aus Keramikfaser 12x22x2300
27
Dichtung Abdeckplatte L 50-300 BRÖTJE | 951630
Teilenr. 951630
L 50-300
21,60 €
Lieferzeit 1–4 Werktage
28
–
–
BRÖTJE Wirbulator 630 mm Steigung 70 mm L 50 | 954099
Teilenr. 954099
LU 50 (16 Stück werden benötigt)
38,20 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Wirbulator 890mm Steigung 70mm L70 | 954112
Teilenr. 954112
LU 70 (16 Stück werden benötigt)
38,20 €
Lieferzeit 1–4 Werktage
–
BRÖTJE RVS 43 SOB TE L Ersatzregler | 7668839
Teilenr. 7668839
Bei Kessel vor Bj. 08.2007 zusätzlich Bedieneinheit (SW kleiner 2.2) tauschen (7796340)
490,26 €
Lieferzeit 1–4 Werktage
–
–
Netzadapter EW-Modul ISR für Brötje Heizsysteme | 627573
Teilenr. 627573
25,80 €
Lieferzeit 1–4 Werktage
–
–
–
–
–
–
–
–
–
Sicherheitstemperaturbegrenzer Typ RAK 77.4/3647 KSF Stahlkessel | 934510
Teilenr. 934510
Logobloc; für KSF Stahlkessel
127,50 €
Lieferzeit 1–4 Werktage
–
–
–
–
BRÖTJE Speicherfühler QAZ 36 | 982801
Teilenr. 982801
Kesselfühler, 2m
42,30 €
Lieferzeit 1–4 Werktage
–
–
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 627474
Brenner Stufe 2 / Rast 5- 4 pol.
–
Nicht in unserem Sortiment
Teilenr. 627504
Stecker Trinkwasserfühler (TWF)/Rast 5- 2 pol.
–
–
Stecker Pumpe M1 (BRÖTJE) | 988735
Teilenr. 988735
Rast 5- 3 pol., Grundeinheit und Erweiterungsmodul Ausgang 2
12,30 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 988759
Stecker Pumpe M3
–
–
Eingänge 2-pol ISR Stecker rast5 von BRÖTJE | 627481
Teilenr. 627481
auch Eingänge 1-3/ Rast 5- 2 pol. Stecker Erweiterungsmodul
11,30 €
Lieferzeit 1–4 Werktage
–
–
–
–
Rast 2-pol LPB-Bus Stecker für ISR (BRÖTJE) | 627535
Teilenr. 627535
11,30 €
Lieferzeit 1–4 Werktage
–
–
–
Nicht in unserem Sortiment
Teilenr. 627382
Grundmodul ISR, 2. stufig
–
Brötje ISR-Plus Raumgerät Top RGT B | 694209
Teilenr. 694209
Ersetzt durch
BRÖTJE RGT/QAA Raumgerät 75.611 ET | 7739942
–
BRÖTJE Funk Raumthermostat ISR RGTF B | 804844
Teilenr. 804844
Ersetzt durch
Brötje RGTF Raumgerät QAA 78.610 ET | 7739987
–
–
–
Brötje ISR Funkrepeater Typ ISR FRP mit Netzteil | 625043
Teilenr. 625043
268,00 €
Lieferzeit 1–4 Werktage
