Brötje O-30 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

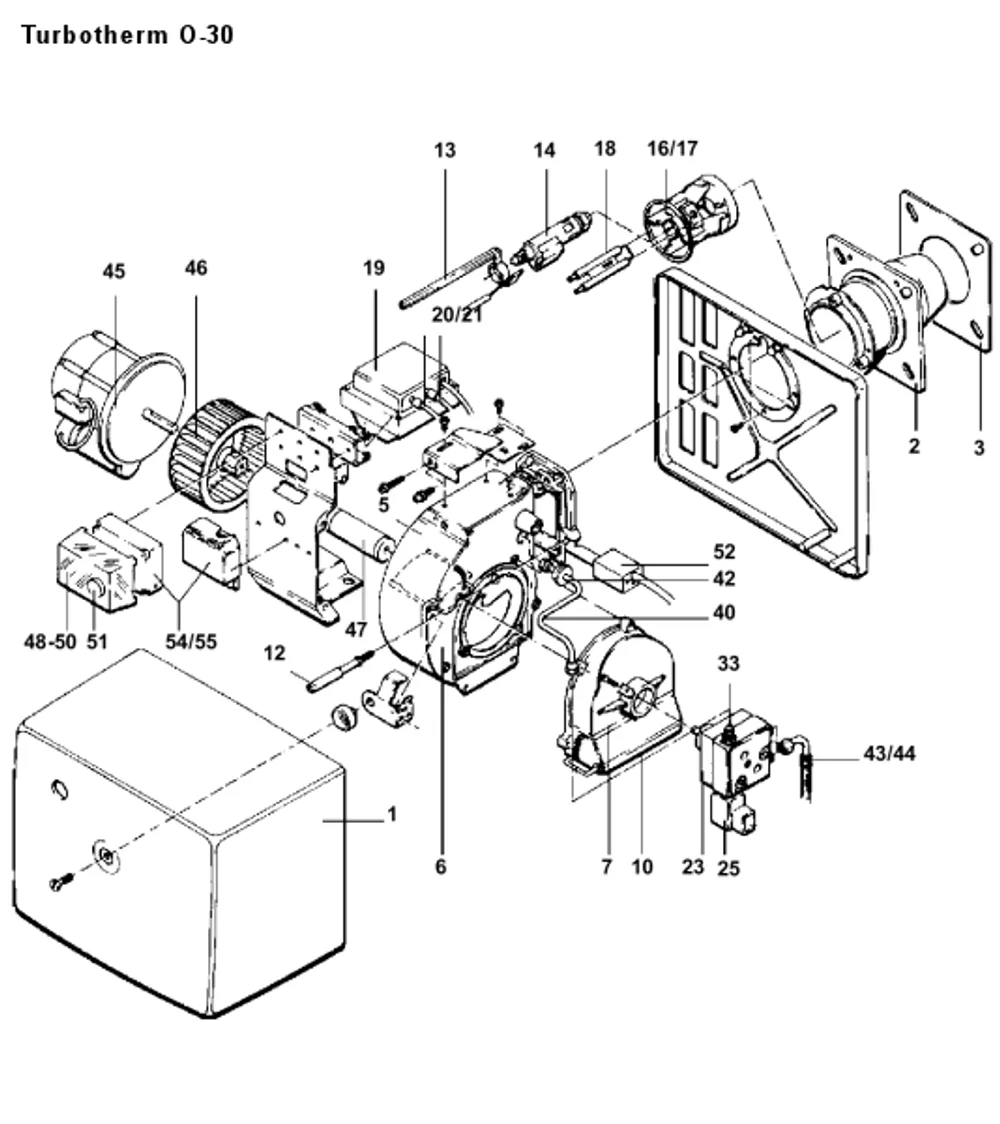

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 533300
Brennerhaube, kpl.
2
Nicht in unserem Sortiment
Teilenr. 533348
Brennerrohr mit Flaschblatt
3
4
Nicht in unserem Sortiment
Teilenr. 66068
Flammentrichter (Aufsetzrohr)
5
Nicht in unserem Sortiment
Teilenr. 533140
Brennergehäuse kpl.
6
Nicht in unserem Sortiment
Teilenr. 533157
Gehäusedeckel, kpl.
8
Nicht in unserem Sortiment
Teilenr. 533522
Luftklappe drucks.
9
Nicht in unserem Sortiment
Teilenr. 533539
Veriegelungsclip für saugs. Luftklappe
10
Nicht in unserem Sortiment
Teilenr. 533546
Luftklappe saugs.
11
Nicht in unserem Sortiment
Teilenr. 564205
Befestigungsschrauben , Brenner oben
12
Nicht in unserem Sortiment
Teilenr. 564212
Befestigungsschrauben , Brenner rechts
13
Nicht in unserem Sortiment
Teilenr. 533324
Düsenstockverstellung kpl.
14
Nicht in unserem Sortiment
Teilenr. 533393
Ölvorwärmer
15
Durchführungstülle elektrisch Leitung Ölvorwärmer Brötje | 533294
Teilenr. 533294
10,25 €
Lieferzeit 1–4 Werktage
16
Nicht in unserem Sortiment
Teilenr. 514682
Stauscheibe 4 - fächrig, FBU 35/42 u. O-41/2 / LU 30/40 · bis 40 kW
17
Brötje Stauscheibe mit Ring 12-fächrig O-30, 514712
Teilenr. 514712
ab 40 kW
Derzeit nicht lieferbar
17
Nicht in unserem Sortiment
Teilenr. 533416
Stauscheibe 12-fächrig [NEUE EAN-514712]
18
19
Zündtrafo komplett für alle Vorgängermodelle - BRÖTJE | 515528
Teilenr. 515528
158,50 €
Lieferzeit 1–4 Werktage
20/21
Nicht in unserem Sortiment
Teilenr. 533584
Zündleitung 190 mm lg.
20/21
22
BRÖTJE Durchführungstülle für Zündleitungen | 540995
Teilenr. 540995
14,40 €
Lieferzeit 10–40 Werktage
23
Ölpumpe Danfoss BFP 21 L3 für effiziente Heizsysteme | 533461
Teilenr. 533461
144,00 €
Lieferzeit 1–4 Werktage
24
Nicht in unserem Sortiment
Teilenr. 533508
Ölpumpe, kpl., Fabr. Eckerle UNI 2.4 L 1 M 14, O-30-2 Anfahrhilfe
25
Nicht in unserem Sortiment
Teilenr. 533430
Magnetspule für Danfoss Ölpumpen MS...
26
BRÖTJE Magnetspule BFP für Danfoss Ölpumpen | 539302
Teilenr. 539302
46,50 €
Lieferzeit 1–4 Werktage
27
Nicht in unserem Sortiment
Teilenr. 541190
Druckbegrenzungsventil für UNI 2.4
28
Brötje Magnetventil Rapa KBVS 2030, 517232
Teilenr. 517232
Derzeit nicht lieferbar
29
Nicht in unserem Sortiment
Teilenr. 527552
Filtersieb und O - Ring für Danfoss MS...
30
BRÖTJE Filtersieb mit O-Ring für Danfoss Pumpen | 539319
Teilenr. 539319
28,90 €
Lieferzeit 1–4 Werktage
32
Nicht in unserem Sortiment
Teilenr. 526043
O-Ring Deckeldichtung für Eckerle Ölpumpe
33
Nicht in unserem Sortiment
Teilenr. 7901633
Einschraubnippel R 1/8 Zoll (541060)
34
Nicht in unserem Sortiment
Teilenr. 514774
Doppelnippel NPT R 1/8"
35
Nicht in unserem Sortiment
Teilenr. 508841
Einschraubnippel für Öldruckleitung (R1/8-SAE 7/16), 90°
36
37
Nicht in unserem Sortiment
Teilenr. 538640
T-Stück, Verteilerstück, O-30-2 Anfahrhilfe
38
Nicht in unserem Sortiment
Teilenr. 533454
Doppelnippel f. Ölschlauch
39
BRÖTJE Dichtung Hauptgasdüse | Original Ersatzteil | 540971
Teilenr. 540971
Ersetzt durch
BRÖTJE Dichtung 13x18x2,0 CU | 659147
40
Nicht in unserem Sortiment
Teilenr. 533492
Öldruckleitung kpl
40
41
Nicht in unserem Sortiment
Teilenr. 533515
Öldruckleitung, kpl., O-30/31-2 Anfahrhilfe
42
Brötje Durchführungstülle für Öldruckleitung, 533287
Teilenr. 533287
Derzeit nicht lieferbar
43
44
Ölschlauch DN 4 1000mm blau für O-32 O-41 Brötje | 533485
Teilenr. 533485
23,70 €
Lieferzeit 1–4 Werktage
45
Nicht in unserem Sortiment
Teilenr. 533553
Gebläsemotor, AEG Typ EB 95 C 28/RD 144
46
Nicht in unserem Sortiment
Teilenr. 533560
Ventilatorrad
47
Nicht in unserem Sortiment
Teilenr. 533423
Schlauchkupplung zwischen Motor und Ölpumpe
–
Nicht in unserem Sortiment
Teilenr. 526494
Kondensator
–
