Brötje O-32 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

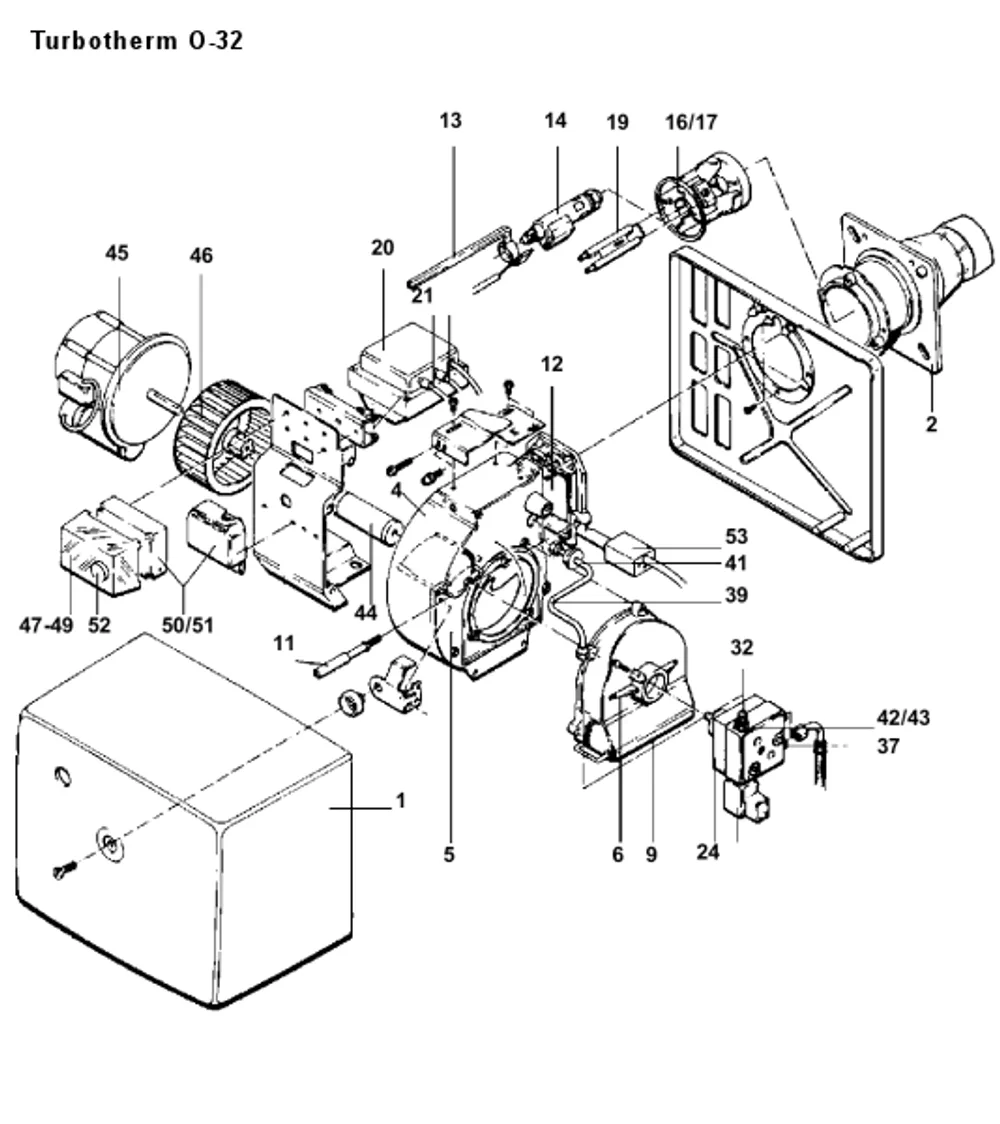

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 533300
Brennerhaube, kpl.
2
Nicht in unserem Sortiment
Teilenr. 533362
Brennerrohr mit Flanschblatt, O-32
3
4
Nicht in unserem Sortiment
Teilenr. 533140
Brennergehäuse kpl.
5
Nicht in unserem Sortiment
Teilenr. 533157
Gehäusedeckel, kpl.
7
Nicht in unserem Sortiment
Teilenr. 533522
Luftklappe drucks.
8
Nicht in unserem Sortiment
Teilenr. 533539
Veriegelungsclip für saugs. Luftklappe
9
Nicht in unserem Sortiment
Teilenr. 533546
Luftklappe saugs.
10
Nicht in unserem Sortiment
Teilenr. 564205
Befestigungsschrauben , Brenner oben
11
Nicht in unserem Sortiment
Teilenr. 564212
Befestigungsschrauben , Brenner rechts
12
13
Nicht in unserem Sortiment
Teilenr. 533324
Düsenstockverstellung kpl.
14
Nicht in unserem Sortiment
Teilenr. 533393
Ölvorwärmer
15
Durchführungstülle elektrisch Leitung Ölvorwärmer Brötje | 533294
Teilenr. 533294
10,25 €
Lieferzeit 1–4 Werktage
16
Nicht in unserem Sortiment
Teilenr. 514682
Stauscheibe 4 - fächrig, FBU 35/42 u. O-41/2 / LU 30/40 · 14-28 kW
17
Brötje Stauscheibe mit Ring 12-fächrig O-30, 514712
Teilenr. 514712
32-40 kW
Derzeit nicht lieferbar
18
Nicht in unserem Sortiment
Teilenr. 530361
Lochscheibe
19
20
Zündtrafo komplett für alle Vorgängermodelle - BRÖTJE | 515528
Teilenr. 515528
158,50 €
Lieferzeit 1–4 Werktage
21/22
Nicht in unserem Sortiment
Teilenr. 533584
Zündleitung 190 mm lg.
21/22
23
BRÖTJE Durchführungstülle für Zündleitungen | 540995
Teilenr. 540995
14,40 €
Lieferzeit 10–40 Werktage
24
Ölpumpe Danfoss BFP 21 L3 für effiziente Heizsysteme | 533461
Teilenr. 533461
144,00 €
Lieferzeit 1–4 Werktage
27
Nicht in unserem Sortiment
Teilenr. 541190
Druckbegrenzungsventil für UNI 2.4
28
Brötje Magnetventil Rapa KBVS 2030, 517232
Teilenr. 517232
Derzeit nicht lieferbar
29
BRÖTJE Filtersieb mit O-Ring für Danfoss Pumpen | 539319
Teilenr. 539319
28,90 €
Lieferzeit 1–4 Werktage
31
Nicht in unserem Sortiment
Teilenr. 526043
O-Ring Deckeldichtung für Eckerle Ölpumpe
32
Nicht in unserem Sortiment
Teilenr. 7901633
Einschraubnippel R 1/8 Zoll (541060)
33
Nicht in unserem Sortiment
Teilenr. 514774
Doppelnippel NPT R 1/8"
34
Nicht in unserem Sortiment
Teilenr. 508841
Einschraubnippel für Öldruckleitung (R1/8-SAE 7/16), 90°
35
36
Nicht in unserem Sortiment
Teilenr. 538640
T-Stück, Verteilerstück, O-30-2 Anfahrhilfe
37
Nicht in unserem Sortiment
Teilenr. 533454
Doppelnippel f. Ölschlauch
38
BRÖTJE Dichtung Hauptgasdüse | Original Ersatzteil | 540971
Teilenr. 540971
Ersetzt durch
BRÖTJE Dichtung 13x18x2,0 CU | 659147
39
Nicht in unserem Sortiment
Teilenr. 533492
Öldruckleitung kpl
39
41
Brötje Durchführungstülle für Öldruckleitung, 533287
Teilenr. 533287
Derzeit nicht lieferbar
42
43
Ölschlauch DN 4 1000mm blau für O-32 O-41 Brötje | 533485
Teilenr. 533485
23,70 €
Lieferzeit 1–4 Werktage
44
Nicht in unserem Sortiment
Teilenr. 533423
Schlauchkupplung zwischen Motor und Ölpumpe
45
Nicht in unserem Sortiment
Teilenr. 533553
Gebläsemotor, AEG Typ EB 95 C 28/RD 144
46
Nicht in unserem Sortiment
Teilenr. 533560
Ventilatorrad
47
Ölfeuerungsautomat Satronic TF 834 von BRÖTJE | 514941
Teilenr. 514941
136,50 €
Lieferzeit 1–4 Werktage
48
49
Nicht in unserem Sortiment
Teilenr. 530293
Ölfeuerungsautomat DKW 976 , Lufterhitzer (zweistufig)
50
Nicht in unserem Sortiment
Teilenr. 533577
Verdrahtungseinheit kpl. 17-25 KW
51
Nicht in unserem Sortiment
Teilenr. 533638
Verdrahtungseinheit kpl. 30 u. 40 KW · O-32/2 Anfahrhilfe
52
53
54
Brötje Adapter für Flackerdetektor, 533621
Teilenr. 533621
Derzeit nicht lieferbar
55
BRÖTJE 7-pol Steckverbindung Zoll Steckerteil für Brenner | 524377
Teilenr. 524377
Brenner
38,20 €
Lieferzeit 1–4 Werktage
56
Nicht in unserem Sortiment
Teilenr. 65818
Adapterflansch
25/26
BRÖTJE Magnetspule BFP für Danfoss Ölpumpen | 539302
Teilenr. 539302
46,50 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 517263
Kondensator 4 µF für Gebläsemotor
