Brötje O-32 U für EB-U/ESB IV – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

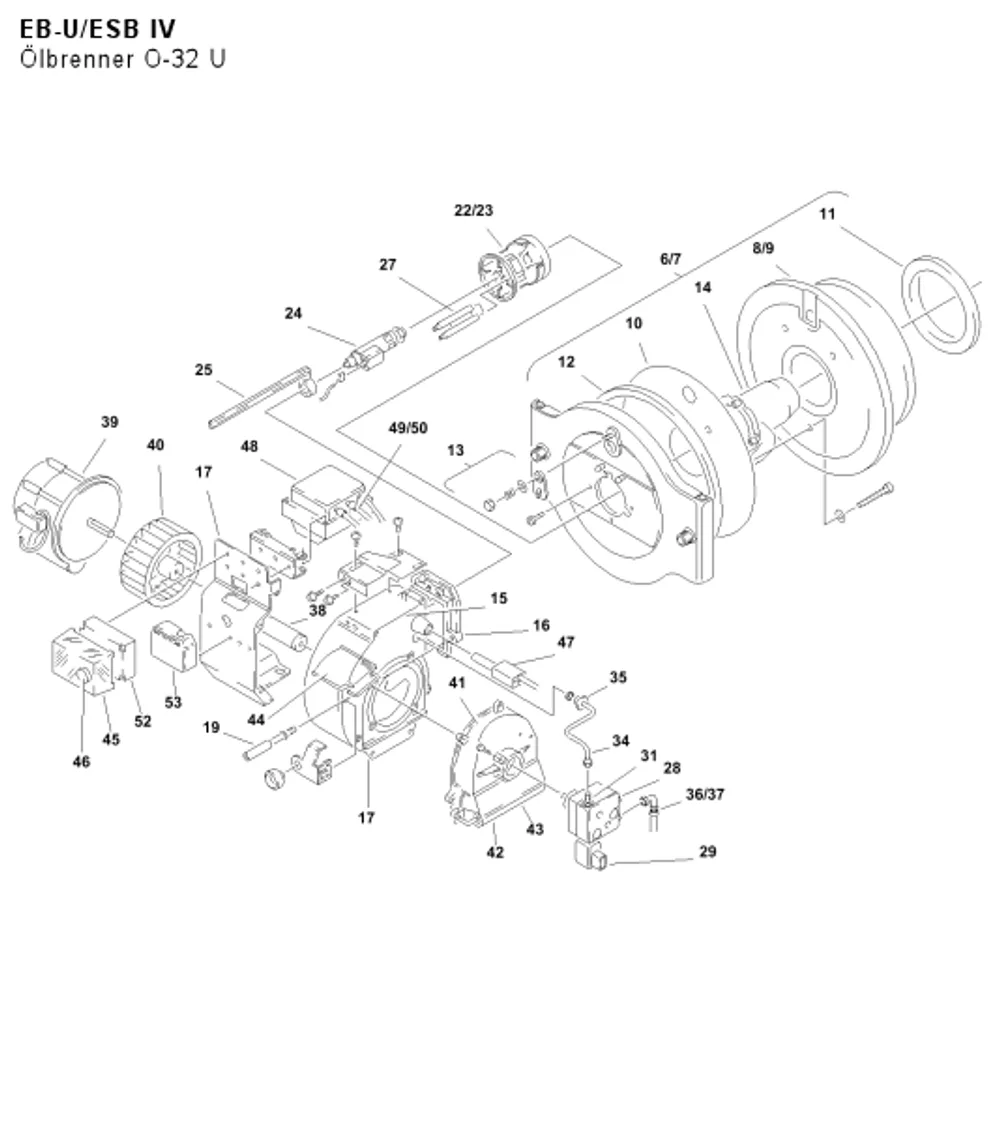

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
3
Nicht in unserem Sortiment
Teilenr. 533096
Ölbrenner kpl. 17 - 40KW (Nicht voreingestellt)
6
Nicht in unserem Sortiment
Teilenr. 533201
Kesseltür kpl. 17-25 KW
7
Nicht in unserem Sortiment
Teilenr. 533218
Kesseltür kpl. 30 u. 40 KW
8
Nicht in unserem Sortiment
Teilenr. 533171
Türisolierstein 17-25 KW
9
Nicht in unserem Sortiment
Teilenr. 533232
Türisolierstein 30 u. 40 KW
10
Dichtungsmatte zwischen Tür und Isolierstein 17-40 kW Brötje | 564199
Teilenr. 564199
Derzeit nicht lieferbar
11
12
BRÖTJE Dichtschnur Kesseltür 12x13mm 1450mm lang | 517133
Teilenr. 517133
113,00 €
Lieferzeit 1–4 Werktage
12
13
BRÖTJE Schaulochdeckel Komplett | Art.Nr. 515948
Teilenr. 515948
Derzeit nicht lieferbar
14
Nicht in unserem Sortiment
Teilenr. 533386
Brennerrohr
15
Nicht in unserem Sortiment
Teilenr. 533140
Brennergehäuse kpl.
16
Nicht in unserem Sortiment
Teilenr. 533188
Gehäuseflansch
17
Nicht in unserem Sortiment
Teilenr. 533713
Brennergehäusedeckel
18
Nicht in unserem Sortiment
Teilenr. 564205
Befestigungsschrauben , Brenner oben
19
Nicht in unserem Sortiment
Teilenr. 564212
Befestigungsschrauben , Brenner rechts
20
21
Nicht in unserem Sortiment
Teilenr. 530361
Lochscheibe
22
Nicht in unserem Sortiment
Teilenr. 514682
Stauscheibe 4 - fächrig, FBU 35/42 u. O-41/2 / LU 30/40
23
Brötje Stauscheibe mit Ring 12-fächrig O-30, 514712
Teilenr. 514712
Derzeit nicht lieferbar
24
Nicht in unserem Sortiment
Teilenr. 533393
Ölvorwärmer
25
Nicht in unserem Sortiment
Teilenr. 533324
Düsenstockverstellung kpl.
26
Durchführungstülle elektrisch Leitung Ölvorwärmer Brötje | 533294
Teilenr. 533294
10,25 €
Lieferzeit 1–4 Werktage
27
28
Ölpumpe Danfoss BFP 21 L3 für effiziente Heizsysteme | 533461
Teilenr. 533461
144,00 €
Lieferzeit 1–4 Werktage
29
BRÖTJE Magnetspule BFP für Danfoss Ölpumpen | 539302
Teilenr. 539302
46,50 €
Lieferzeit 1–4 Werktage
30
BRÖTJE Filtersieb mit O-Ring für Danfoss Pumpen | 539319
Teilenr. 539319
28,90 €
Lieferzeit 1–4 Werktage
31
Nicht in unserem Sortiment
Teilenr. 508841
Einschraubnippel für Öldruckleitung (R1/8-SAE 7/16), 90°
32
33
BRÖTJE Dichtung Hauptgasdüse | Original Ersatzteil | 540971
Teilenr. 540971
Ersetzt durch
BRÖTJE Dichtung 13x18x2,0 CU | 659147
34
Nicht in unserem Sortiment
Teilenr. 533492
Öldruckleitung kpl
34
35
Brötje Durchführungstülle für Öldruckleitung, 533287
Teilenr. 533287
Derzeit nicht lieferbar
36
37
Ölschlauch DN 4 1000mm blau für O-32 O-41 Brötje | 533485
Teilenr. 533485
23,70 €
Lieferzeit 1–4 Werktage
38
Nicht in unserem Sortiment
Teilenr. 533423
Schlauchkupplung zwischen Motor und Ölpumpe
39
Nicht in unserem Sortiment
Teilenr. 533553
Gebläsemotor, AEG Typ EB 95 C 28/RD 144
40
Nicht in unserem Sortiment
Teilenr. 533560
Ventilatorrad
42
Nicht in unserem Sortiment
Teilenr. 533522
Luftklappe drucks.
44
Nicht in unserem Sortiment
Teilenr. 533546
Luftklappe saugs.
45
Ölfeuerungsautomat Satronic TF 834 von BRÖTJE | 514941
Teilenr. 514941
136,50 €
Lieferzeit 1–4 Werktage
46
47
48
Zündtrafo komplett für alle Vorgängermodelle - BRÖTJE | 515528
Teilenr. 515528
158,50 €
Lieferzeit 1–4 Werktage
49/50
Nicht in unserem Sortiment
Teilenr. 533584
Zündleitung 190 mm lg.
49/50
51
BRÖTJE Durchführungstülle für Zündleitungen | 540995
Teilenr. 540995
14,40 €
Lieferzeit 10–40 Werktage
52
Nicht in unserem Sortiment
Teilenr. 533577
Verdrahtungseinheit kpl. 17-25 KW
53
BRÖTJE 7-pol Steckverbindung Zoll Steckerteil für Brenner | 524377
Teilenr. 524377
38,20 €
Lieferzeit 1–4 Werktage
54
Nicht in unserem Sortiment
Teilenr. 533270
Stellschraube mit Bund
55
Brötje Adapter für Flackerdetektor, 533621
Teilenr. 533621
Derzeit nicht lieferbar
