Brötje O-42 Z1-4 B für BOB – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

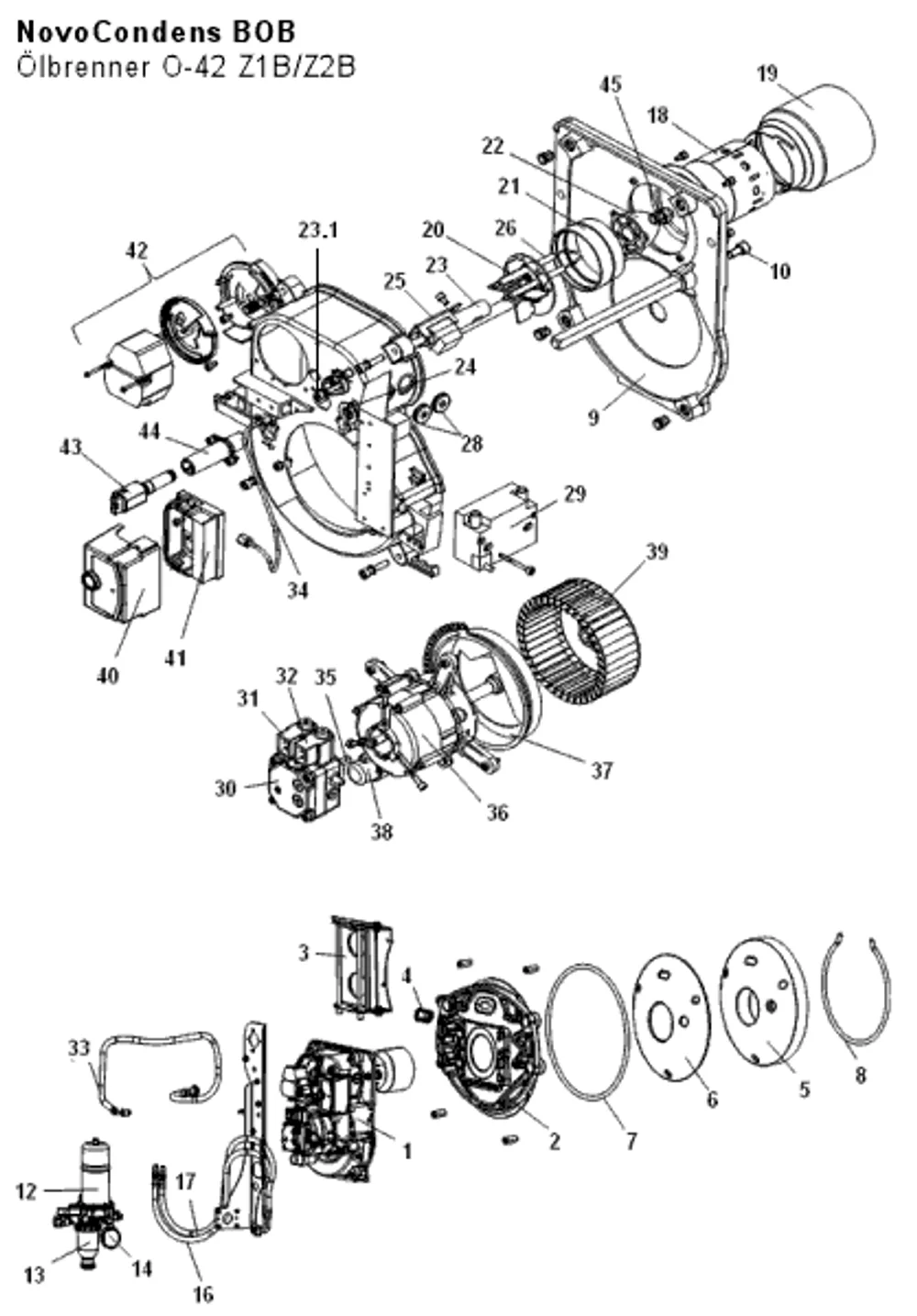

Allgemeine Zeichnung
© Brötje. Alle Rechte vorbehalten.
1
1
Kompletter Brenner BOB 25 (BRÖTJE) | 7311019
Teilenr. 7311019
BOB 25
2.584,00 €
Lieferzeit 1–4 Werktage
1
BRÖTJE BOB 32 - leistungsstarker Brenner | 7314091
Teilenr. 7314091
BOB 32
2.174,00 €
Lieferzeit 10–40 Werktage
1
2
2
BRÖTJE BOB 32/40 Brennraumtür | 7314093
Teilenr. 7314093
BOB 32/40
413,00 €
Lieferzeit 10–40 Werktage
–
Brennerdichtung BOB 20/25 BRÖTJE | 7624571
Teilenr. 7624571
BOB 20/25
21,60 €
Lieferzeit 1–4 Werktage
–
Brennerdichtung BOB 32/40 (BRÖTJE) | 7624572
Teilenr. 7624572
BOB 32/40
21,60 €
Lieferzeit 1–4 Werktage
3
4
5
BRÖTJE Türstein Maße Technik Eigenschaften | 7311318
Teilenr. 7311318
BOB 20/25
106,50 €
Lieferzeit 1–4 Werktage
5
6
BRÖTJE Isolierung Brennerraumtür | 7311319
Teilenr. 7311319
BOB 20/25
25,80 €
Lieferzeit 1–4 Werktage
6
BRÖTJE BOB 32/4 Isolierung Brennraumtür | 7314096
Teilenr. 7314096
BOB 32/40
28,90 €
Lieferzeit 1–4 Werktage
7
BRÖTJE Türdichtung Rundschnur | 7311320
Teilenr. 7311320
(Rundschnur) BOB 20/ 25
15,40 €
Lieferzeit 1–4 Werktage
7
Rundschnur Türdichtung BOB 32 (BRÖTJE) | 7314097
Teilenr. 7314097
(Rundschnur) BOB 32/40
15,40 €
Lieferzeit 1–4 Werktage
8
8
Brennerdichtung vorne BOB 32/40 (BRÖTJE) | 7314098
Teilenr. 7314098
BOB 32/40
14,40 €
Lieferzeit 1–4 Werktage
9
–
Nicht in unserem Sortiment
Teilenr. 7917676
Brennergehäusedichtung O-42
–
10
Nicht in unserem Sortiment
Teilenr. 904148
Schraube E M-5X16
12
–
13
Brötje Filtereinsatz mi O-Ring BOB, 7311026
Teilenr. 7311026
13
BRÖTJE Opticlean Oelfiltereinsatz 25 Mikrometer | 7689518
Teilenr. 7689518
28,90 €
Lieferzeit 1–4 Werktage
14
16
BRÖTJE Ölschlauch UWM/UEWS 1800 mm | 7311322
Teilenr. 7311322
Zulauf
28,90 €
Lieferzeit 1–4 Werktage
17
BRÖTJE Ölschlauch 1500mm UEWM/UEWS | 7311323
Teilenr. 7311323
Rücklauf
28,90 €
Lieferzeit 1–4 Werktage
18
BRÖTJE Brennerrohr O-42 17/20 kW | 610629
Teilenr. 610629
BOB 20/25
144,00 €
Lieferzeit 1–4 Werktage
18
O-42 Z4U-SOB Brennerrohr 40 (BRÖTJE) | 652612
Teilenr. 652612
BOB 32/40
144,00 €
Lieferzeit 1–4 Werktage
19
19
19
20
20
20
20
21
21
22
Leitdüse 22mm BRÖTJE für optimale Heizleistung | 7311324
Teilenr. 7311324
BOB 20 (20mm)
113,00 €
Lieferzeit 1–4 Werktage
22
22
BRÖTJE BOB 32 23mm Leitdüse | 7314102
Teilenr. 7314102
BOB 32 (23mm)
113,00 €
Lieferzeit 1–4 Werktage
22
BRÖTJE BOB 40 25mm Leitdüse | 7314106
Teilenr. 7314106
BOB 40 (25mm)
113,00 €
Lieferzeit 1–4 Werktage
23
Ölvorwärmer O-42-ZU 42 kW (BRÖTJE) | 619721
Teilenr. 619721
BOB 20/25
144,00 €
Lieferzeit 1–4 Werktage
23.1
23
BRÖTJE O-42 US Ölvorwärmer - effiziente Heiztechnik | 993463
Teilenr. 993463
BOB 32/40
154,00 €
Lieferzeit 1–4 Werktage
24
Durchführungstülle elektrisch Leitung Ölvorwärmer Brötje | 533294
Teilenr. 533294
10,25 €
Lieferzeit 1–4 Werktage
25
26
Zündelektrode 20/30kW BOB (BRÖTJE) | 7312217
Teilenr. 7312217
BOB 20/25
43,40 €
Lieferzeit 1–4 Werktage
26
BRÖTJE Zündelektrodensatz O-42 ZU/40 SOB 40 | 699105
Teilenr. 699105
BOB 32/40
62,00 €
Lieferzeit 1–4 Werktage
28
BRÖTJE Durchführungstülle für Zündleitungen | 540995
Teilenr. 540995
14,40 €
Lieferzeit 10–40 Werktage
29
–
30
31
BRÖTJE Magnetspule BFP für Danfoss Ölpumpen | 539302
Teilenr. 539302
auf Pumpe Rechts
46,50 €
Lieferzeit 1–4 Werktage
32
Anfahrhilfe Magnetspule für Danfoss BFP 52L3 | 935531
Teilenr. 935531
auf Pumpe Links
58,90 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Filtersieb mit O-Ring für Danfoss Pumpen | 539319
Teilenr. 539319
28,90 €
Lieferzeit 1–4 Werktage
–
33
34
–
Öldruckleitung BOB 32/40 Brötje | 7314101
Teilenr. 7314101
BOB 32/40
28,90 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Klemmring- und Stützhüsenset BOB25-40 | 7640851
Teilenr. 7640851
Ölleitungsanschluss
15,40 €
Lieferzeit 1–4 Werktage
35
BRÖTJE Kupplung für BAUKNECHT Motor ab Januar 1987 | 526845
Teilenr. 526845
12,30 €
Lieferzeit 1–4 Werktage
36
Nicht in unserem Sortiment
Teilenr. 7653998
Gebläsemotor · BOB 20/25
36
O-42 Z1/2 C Rev.04/18 Gebläsemotor von BRÖTJE | 7700412
Teilenr. 7700412
BOB 20/25
154,00 €
Lieferzeit 1–4 Werktage
36
Brennermotor O-42 Z 3/4 U SOB 32/40 von BRÖTJE | 652827
Teilenr. 652827
BOB 32/40
226,50 €
Lieferzeit 1–4 Werktage
37
37
BRÖTJE SOB 32/40 Ansaugluftführung | 652681
Teilenr. 652681
BOB 32/40
67,20 €
Lieferzeit 1–4 Werktage
38
BRÖTJE Motorkondensator 3mF 400V DB M | 611725
Teilenr. 611725
für Gebläsemotor BOB 20/25
23,70 €
Lieferzeit 1–4 Werktage
39
BRÖTJE Ventilatorrad - Ersatzteil für Heizungsanlagen | 535885
Teilenr. 535885
BOB 20/25
67,20 €
Lieferzeit 1–4 Werktage
39
40
41
Verdrahtungseinheit Kabelbaum BOB von BRÖTJE | 7311023
Teilenr. 7311023
144,00 €
Lieferzeit 1–4 Werktage
42
43
Brötje Flackerdetektor IRD1010.1 OZA1/OZA2, 822619
Teilenr. 822619
44
Nicht in unserem Sortiment
Teilenr. 993449
Halter für Flammenfühler
45
BRÖTJE LES 20 kW Düse 0,40 80 Grad Danfoss | 7311345
Teilenr. 7311345
20 kW
43,40 €
Lieferzeit 1–4 Werktage
45
45
45
–
BRÖTJE BOB 20/25 Brenner O-42 Z1B Einstellschablone | 7313736
Teilenr. 7313736
BOB 20/25
10,25 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 7314257
Einstellschablone · BOB 32/40
–
Nicht in unserem Sortiment
Teilenr. 7864597
Verdrahtungseinheit LMO 39 BOB ab Seriennummer siehe Anleitung
–
Brötje LMO 39 Steuergerät für Heizungsanlagen | 7860837
Teilenr. 7860837
93,00 €
Lieferzeit 1–4 Werktage
