Brötje SGB 2 320-500 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

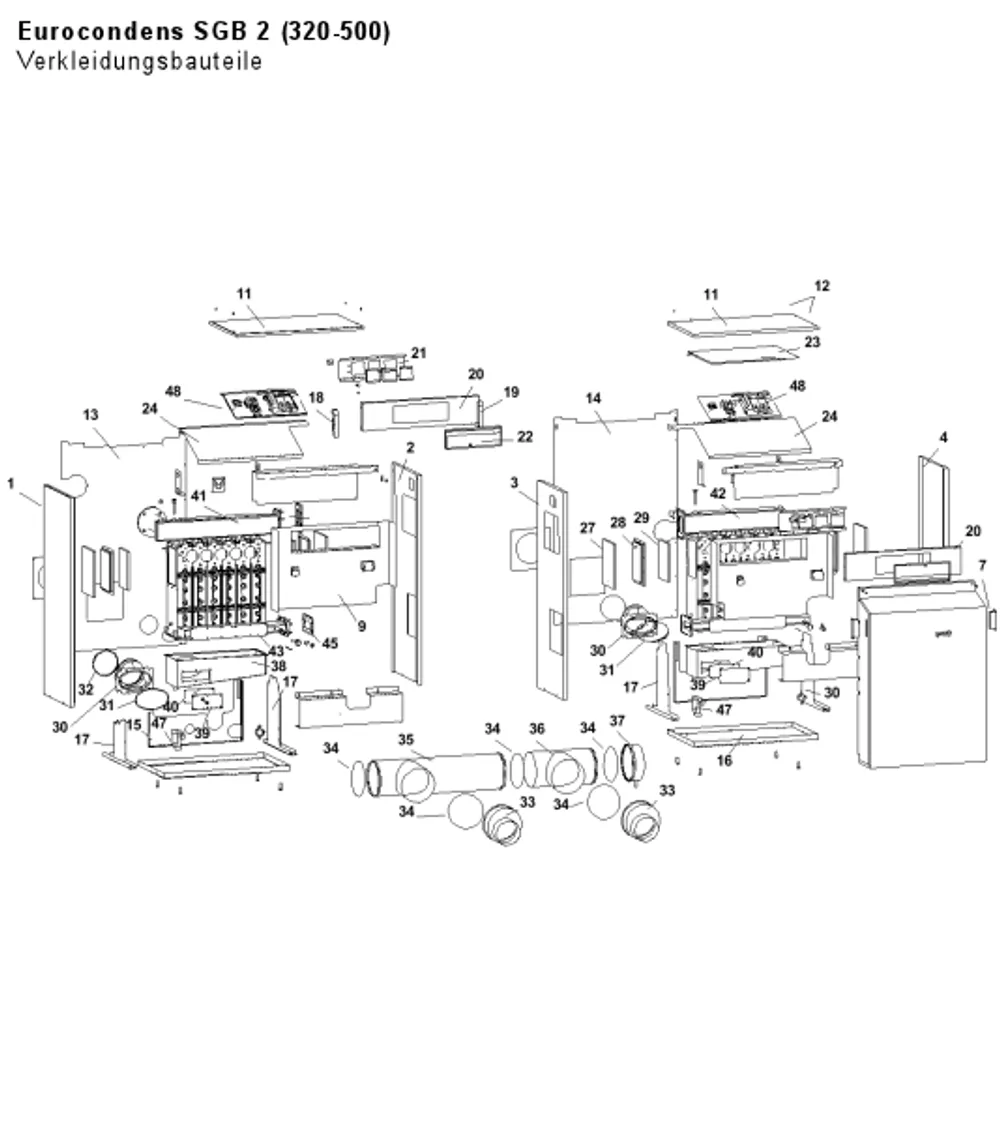

Verkleidungsbauteile
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 998604
Verkl.-Seitenwand, links
2
Nicht in unserem Sortiment
Teilenr. 610452
Verkl.-Seitenwand mitte, links
3
Nicht in unserem Sortiment
Teilenr. 610506
Verkl.-Seitenwand mitte, rechts
4
Nicht in unserem Sortiment
Teilenr. 998635
Verkl.-Seitenwand, rechts
5
Nicht in unserem Sortiment
Teilenr. 998673
Vorderwand · SGB 2.320/2.400
5
Nicht in unserem Sortiment
Teilenr. 998680
Vorderwand · SGB 2.500
9
Nicht in unserem Sortiment
Teilenr. 998710
Zwischenwand · SGB 2.320/2.400
9
Nicht in unserem Sortiment
Teilenr. 998727
Zwischenwand · SGB 2.500
10
Nicht in unserem Sortiment
Teilenr. 620666
Iso-Matten · SGB 2.400
11
Nicht in unserem Sortiment
Teilenr. 998758
Deckel · SGB 2.320/2.400
11
Nicht in unserem Sortiment
Teilenr. 998765
Deckel · SGB 2.500
13
Nicht in unserem Sortiment
Teilenr. 620628
Rückwand, links · SGB 2.320/ 2.400
13
Nicht in unserem Sortiment
Teilenr. 620635
Rückwand, links · SGB 2.500
14
Nicht in unserem Sortiment
Teilenr. 620642
Rückwand, rechts · SGB 2.320/ 2.400
14
Nicht in unserem Sortiment
Teilenr. 620659
Rückwand, rechts · SGB 2.500
15
Nicht in unserem Sortiment
Teilenr. 998840
Strebe · SGB 2.320
15
Nicht in unserem Sortiment
Teilenr. 998857
Strebe · SGB 2.400
15
Nicht in unserem Sortiment
Teilenr. 998864
Strebe · SGB 2.500
16
Nicht in unserem Sortiment
Teilenr. 958844
Sockel · SGB 2.320/ 2.400
16
Nicht in unserem Sortiment
Teilenr. 978316
Sockel · SGB 2.500
20
BRÖTJE SGB 2.160/2.200 Armaturentafelblende | 998895
Teilenr. 998895
SGB 2.320/ 2.400
Derzeit nicht lieferbar
20
Nicht in unserem Sortiment
Teilenr. 998901
Armaturentafelblende · SGB 2.500
21
Nicht in unserem Sortiment
Teilenr. 998963
Bedienfeldblech
23
Nicht in unserem Sortiment
Teilenr. 998918
Schaltfelddeckel · SGB 2
24
Nicht in unserem Sortiment
Teilenr. 998925
Schaltfeldboden · SGB 2
25
Nicht in unserem Sortiment
Teilenr. 958882
Wärmetauscher · SGB 320
25
Nicht in unserem Sortiment
Teilenr. 958899
Wärmetauscher · SGB 400
25
Nicht in unserem Sortiment
Teilenr. 978354
Wärmetauscher · SGB 500
25
Wärmetauscher SGB 160C 160 kW (BRÖTJE) | 643054
Teilenr. 643054
SGB 320 links/rechts
7.039,00 €
Lieferzeit 1–4 Werktage
25
BRÖTJE SGB 200 C Wärmetauscher | 643061
Teilenr. 643061
SGB 400 links/rechts
8.074,00 €
Lieferzeit 1–4 Werktage
25
Wärmetauscher SGB 250C Brötje | 643078
Teilenr. 643078
SGB 500 links/rechts
10.349,00 €
Lieferzeit 1–4 Werktage
–
26
BRÖTJE WGB Tauchhülse für effiziente Heizungsanwendungen | 577373
Teilenr. 577373
38,20 €
Lieferzeit 1–4 Werktage
27
28
29
30
BRÖTJE SGB Abgasanschluss 160-250 | 958905
Teilenr. 958905
SGB 160-250
237,00 €
Lieferzeit 1–4 Werktage
31
Dichtung Abgasanschluss kesselseitig Brötje | 997461
Teilenr. 997461
16,45 €
Lieferzeit 1–4 Werktage
32
Brötje Profildichtung DN 180 für Abgasanschluss SGB 160/200 | 958912
Teilenr. 958912
für Abgasanschluß
27,80 €
Lieferzeit 1–4 Werktage
33
Brötje Adapter Abgas DN 180-250 SGB 320-500 | 609890
Teilenr. 609890
226,50 €
Lieferzeit 1–4 Werktage
34
35
BRÖTJE SGB 320-500 Abgasrohr links | 609913
Teilenr. 609913
SGB 320-500
257,50 €
Lieferzeit 10–40 Werktage
36
36
36
37
38
38
Abgassammelschale SGB 200 (BRÖTJE) | 958936
Teilenr. 958936
SGB 400
516,50 €
Lieferzeit 1–4 Werktage
38
39
39
BRÖTJE Reinigungsdeckel SGB 320-500 mit Dichtung | 7312288
Teilenr. 7312288
77,50 €
Lieferzeit 1–4 Werktage
40
41
Vorlaufverteiler SGB 320 links Technik | 609968
Teilenr. 609968
SGB 320, 6 Dichtungen Art.-Nr. 939669
620,00 €
Lieferzeit 10–40 Werktage
41
Vorlaufverteiler links SGB 400 (BRÖTJE) | 609982
Teilenr. 609982
SGB 400, 7 Dichtungen Art.-Nr. 939669
237,00 €
Lieferzeit 1–4 Werktage
41
Nicht in unserem Sortiment
Teilenr. 610001
Vorlaufverteiler, links · SGB 500
41
BRÖTJE LKS.SGB Vorlaufverteiler 2.500 | 7308861
Teilenr. 7308861
SGB 500, 8 Dichtungen Art.-Nr. 939669
237,00 €
Lieferzeit 1–4 Werktage
42
Vorlaufverteiler rechts SGB 320 Brötje | 609975
Teilenr. 609975
SGB 320, 6 Dichtungen Art.-Nr. 939669
402,50 €
Lieferzeit 1–4 Werktage
42
BRÖTJE SGB 400 Vorlaufverteiler rechts | 609999
Teilenr. 609999
SGB 400, 7 Dichtungen Art.-Nr. 939669
382,00 €
Lieferzeit 10–40 Werktage
42
Nicht in unserem Sortiment
Teilenr. 610018
Vorlaufverteiler, rechts · SGB 500
41
Vorlaufverteiler rechts SGB 2.500 BRÖTJE | 7308862
Teilenr. 7308862
SGB 500, 8 Dichtungen Art.-Nr. 939669
237,00 €
Lieferzeit 10–40 Werktage
43
BRÖTJE SGB 320 Rücklaufverteiler links | 610032
Teilenr. 610032
SGB 320, 6 Dichtungen Art.-Nr. 939669
Derzeit nicht lieferbar
43
BRÖTJE Rücklaufverteiler SGB 400 links | 610056
Teilenr. 610056
SGB 400, 7 Dichtungen Art.-Nr. 939669
Derzeit nicht lieferbar
43
Rücklaufverteiler links SGB 500 (BRÖTJE) | 610070
Teilenr. 610070
SGB 500, 8 Dichtungen Art.-Nr. 939669
444,00 €
Lieferzeit 10–40 Werktage
43
BRÖTJE SGB 320 Rücklaufverteiler rechts | 610049
Teilenr. 610049
SGB 320, 6 Dichtungen Art.-Nr. 939669
Derzeit nicht lieferbar
43
BRÖTJE SGB 400 Rücklaufverteiler rechts | 610063
Teilenr. 610063
SGB 400, 7 Dichtungen Art.-Nr. 939669
237,00 €
Lieferzeit 10–40 Werktage
43
BRÖTJE SGB 500 Rücklaufverteiler rechts | 610087
Teilenr. 610087
SGB 500, 8 Dichtungen Art.-Nr. 939669
827,00 €
Lieferzeit 10–40 Werktage
–
BRÖTJE Dichtung Verteiler | 939669
Teilenr. 939669
für Vorlauf und Rücklaufverteiler
14,40 €
Lieferzeit 1–4 Werktage
45
BRÖTJE SGB 320-500 Dichtung Verbindungsflansch | 610094
Teilenr. 610094
17,50 €
Lieferzeit 1–4 Werktage
46
BRÖTJE SGB 320-500 Dichtung Anschlussflansch | 610025
Teilenr. 610025
20,60 €
Lieferzeit 1–4 Werktage
47
–
–
Nicht in unserem Sortiment
Teilenr. 7901637
Dichtung Syphon (627085)
–
Nicht in unserem Sortiment
Teilenr. 979290
Zentralgerät BCA, RVA 47.320 · Kaskadenregler BCA2
–
Nicht in unserem Sortiment
Teilenr. 620673
Anschlussleiterplatte BCA2
–
Ersatzmodul OCI420A109 Clip-In Bus (BRÖTJE) | 995276
Teilenr. 995276
226,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE LMU SGB Edelstahl Mischkanal | 658911
Teilenr. 658911
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
Edelstahl Mischkanal 2.400 LMU SGB (BRÖTJE) | 658928
Teilenr. 658928
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
Edelstahl Mischkanal 2500 SGB LMU (BRÖTJE) | 658935
Teilenr. 658935
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
516,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Zentraleinheit LMU SGB 2.320 Guss Mischk. AB SER-NR.5020005 | 658942
Teilenr. 658942
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
BRÖTJE LMU SGB Zentraleinheit 2400 Guss Mischk AB SER-NR 3011598 | 658959
Teilenr. 658959
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
516,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE LMU SGB 2.500 Guss Mischk - Zentraleinheit AB SER-NR.5020005 | 658966
Teilenr. 658966
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
Ersatzmodul AGU2.515A109 Clip-In für Brötje | 995283
Teilenr. 995283
257,50 €
Lieferzeit 1–4 Werktage
–
Clip-In Mischer AGU2.500A109 Ersatzmodul von BRÖTJE | 995290
Teilenr. 995290
506,00 €
Lieferzeit 1–4 Werktage
–
AGU2.511A109 Clip-In Spannung Ersatzmodul von Brötje | 995306
Teilenr. 995306
402,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE AGU2.513A109 Clip-In Strom Ersatzmodul | 995313
Teilenr. 995313
392,50 €
Lieferzeit 10–40 Werktage
–
–
BRÖTJE Clip-In Mischerregelung CIM C komplett | 7630556
Teilenr. 7630556
527,00 €
Lieferzeit 1–4 Werktage
–
–
BRÖTJE Clip-In Solarregler CISO C komplett | 7630558
Teilenr. 7630558
433,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE CISP C Clip-In Spannungs-/Relais komplett | 7630559
Teilenr. 7630559
433,50 €
Lieferzeit 1–4 Werktage
–
CIST C Clip-In Strom-/Relaismodul komplett (BRÖTJE) | 7630560
Teilenr. 7630560
433,50 €
Lieferzeit 10–40 Werktage
–
BRÖTJE Clip-In Temperatur-/Relais CITF C komplett | 7630561
Teilenr. 7630561
485,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Clip-In Schalt-/Relaismodul CIR C komplett | 7630562
Teilenr. 7630562
257,50 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 995337
RRG Ersatzgerät QAA 73
–
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 997256
Kabelbaum kpl. · SGB 2.90 - 2.120
–
Nicht in unserem Sortiment
Teilenr. 997263
Kabelbaum kpl. · SGB 2.160 - 2.250
–
BRÖTJE Steckernetz Technik für zuverlässige Stromversorgung | 988728
Teilenr. 988728
17,50 €
Lieferzeit 1–4 Werktage
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 988759
Stecker Pumpe M3
–
–
–
BRÖTJE Trafo - Transformator für Heizungsanlagen | 986540
Teilenr. 986540
98,20 €
Lieferzeit 1–4 Werktage
–
–
Kesselfühler QAK36/SGB für optimale Temperaturregelung (BRÖTJE) | 664561
Teilenr. 664561
98,20 €
Lieferzeit 1–4 Werktage
–
Brötje ISR ATF Außentemperaturfühler | 691949
Teilenr. 691949
Außentemperatur
70,30 €
Lieferzeit 1–4 Werktage
–
–
Verschraubung PG 9 mit Gegenmutter (BRÖTJE) | 986595
Teilenr. 986595
11,30 €
Lieferzeit 1–4 Werktage
–
Verschraubung PG 11 mit Gegenmutter (BRÖTJE) | 986649
Teilenr. 986649
11,30 €
Lieferzeit 1–4 Werktage
–
Verschraubung PG 13,5 mit Gegenmutter - BRÖTJE | 986656
Teilenr. 986656
12,30 €
Lieferzeit 10–40 Werktage
–
Nicht in unserem Sortiment
Teilenr. 576963
STB RAK 77.1/3515
–
BRÖTJE Zündtrafo ZAG 2 - 230V | 972789
Teilenr. 972789
links, Anstoss
67,20 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Zündleitung - für zuverlässige Zündung | 986342
Teilenr. 986342
links
23,70 €
Lieferzeit 1–4 Werktage
–
–
–
BRÖTJE Wasserdruckwächter 1/4 Zoll Typ 901.41 | 562034
Teilenr. 562034
Druckwächter Typ 901.41R1
65,10 €
Lieferzeit 1–4 Werktage
–
–
Temperaturfühler QAK 36 Brötje | 986564
Teilenr. 986564
Kesselvorlauffühler Wärmetauscher, oben
93,00 €
Lieferzeit 1–4 Werktage
