Brötje SGB 2 90-250 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

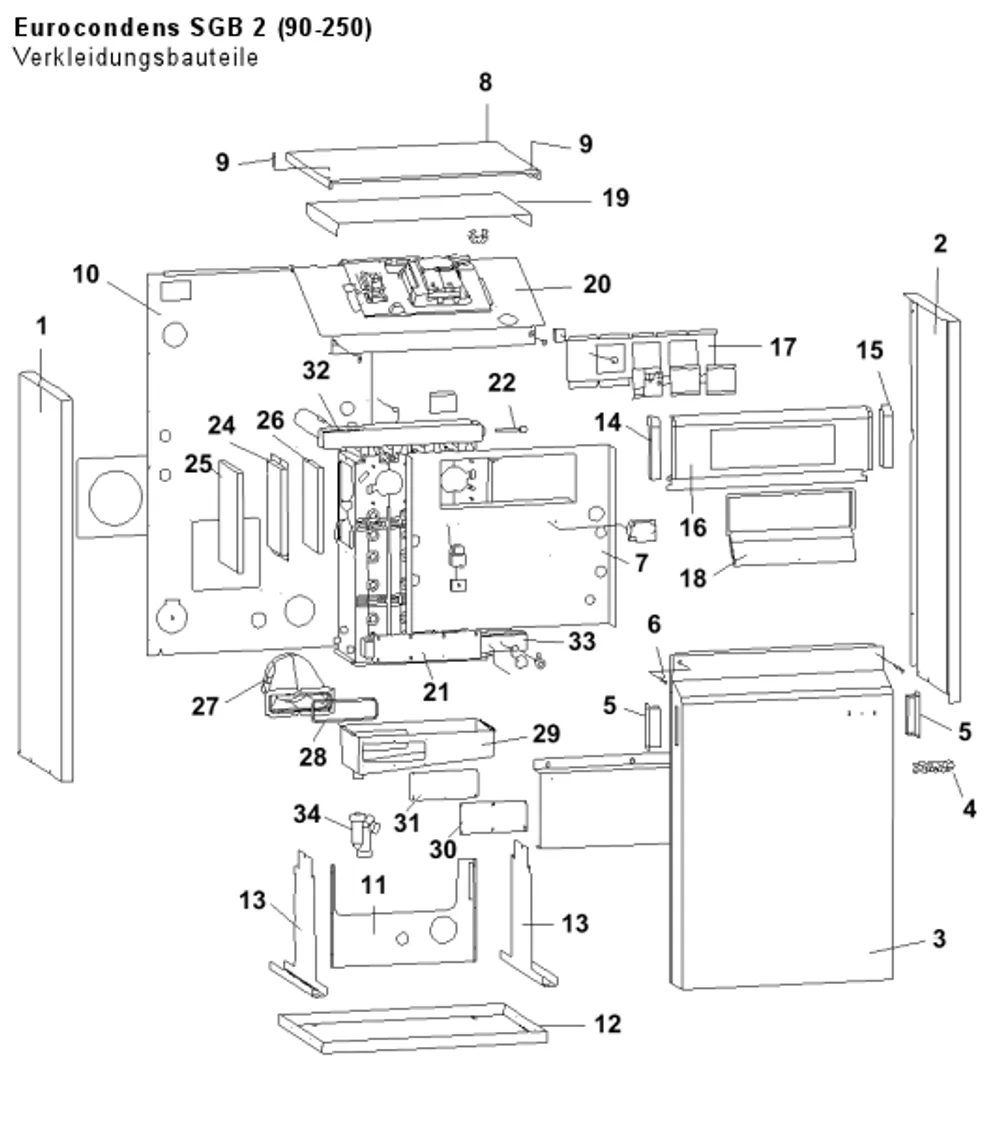

Verkleidungsbauteile
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 998598
Verkl.-Seitenwand, links · SGB 2.90/ 2.120
1
Nicht in unserem Sortiment
Teilenr. 998604
Verkl.-Seitenwand, links · SGB 2.160/2.200
1
Nicht in unserem Sortiment
Teilenr. 998611
Verkl.-Seitenwand, links · SGB 2.250
2
Nicht in unserem Sortiment
Teilenr. 998628
Verkl.-Seitenwand, rechts · SGB 2.90/ 2.120
2
Nicht in unserem Sortiment
Teilenr. 998635
Verkl.-Seitenwand, rechts · SGB 2.160/2.200
2
Nicht in unserem Sortiment
Teilenr. 998642
Verkl.-Seitenwand, rechts · SGB 2.250
3
Nicht in unserem Sortiment
Teilenr. 998659
Vorderwand · SGB 2.90
3
Nicht in unserem Sortiment
Teilenr. 998666
Vorderwand · SGB 2.120
3
Nicht in unserem Sortiment
Teilenr. 998673
Vorderwand · SGB 2.160/ 2.200
3
Nicht in unserem Sortiment
Teilenr. 998680
Vorderwand · SGB 2.250
7
Nicht in unserem Sortiment
Teilenr. 998697
Zwischenwand · SGB 2.90
7
Nicht in unserem Sortiment
Teilenr. 998703
Zwischenwand · SGB 2.120
7
Nicht in unserem Sortiment
Teilenr. 998710
Zwischenwand · SGB 2.160/ 2.200
7
Nicht in unserem Sortiment
Teilenr. 998727
Zwischenwand · SGB 2.250
8
Nicht in unserem Sortiment
Teilenr. 998734
Deckel · SGB 2.90
8
Nicht in unserem Sortiment
Teilenr. 998741
Deckel · SGB 2.120
8
Nicht in unserem Sortiment
Teilenr. 998758
Deckel · SGB 2.160/ 2.200
8
Nicht in unserem Sortiment
Teilenr. 998765
Deckel · SGB 2.250
10
Nicht in unserem Sortiment
Teilenr. 998772
Rückwand · SGB 2.90
10
Nicht in unserem Sortiment
Teilenr. 998789
Rückwand · SGB 2.120
10
Nicht in unserem Sortiment
Teilenr. 998796
Rückwand · SGB 2.160/ 2.200
10
Nicht in unserem Sortiment
Teilenr. 998802
Rückwand · SGB 2.200
10
Nicht in unserem Sortiment
Teilenr. 998819
Rückwand SGB 2.250
11
Nicht in unserem Sortiment
Teilenr. 998826
Strebe · SGB 2.90
11
Nicht in unserem Sortiment
Teilenr. 998833
Strebe · SGB 2.120
11
Nicht in unserem Sortiment
Teilenr. 998840
Strebe · SGB 2.160
11
Nicht in unserem Sortiment
Teilenr. 998857
Strebe · SGB 2.200
11
Nicht in unserem Sortiment
Teilenr. 998864
Strebe · SGB 2.250
12
Nicht in unserem Sortiment
Teilenr. 939331
Sockel · SGB/SGB2 90
12
Nicht in unserem Sortiment
Teilenr. 939348
Sockel · SGB/SGB2 120
12
Nicht in unserem Sortiment
Teilenr. 958844
Sockel · SGB/SGB2 160/200
12
Nicht in unserem Sortiment
Teilenr. 978316
Sockel · SGB/SGB2 250
16
Nicht in unserem Sortiment
Teilenr. 998871
Armaturentafelblende · SGB 2.90
16
Nicht in unserem Sortiment
Teilenr. 998888
Armaturentafelblende · SGB 2.120
16
BRÖTJE SGB 2.160/2.200 Armaturentafelblende | 998895
Teilenr. 998895
SGB 2.160/ 2.200
Derzeit nicht lieferbar
16
Nicht in unserem Sortiment
Teilenr. 998901
Armaturentafelblende · SGB 2.250
17
Nicht in unserem Sortiment
Teilenr. 998963
Bedienfeldblech
19
Nicht in unserem Sortiment
Teilenr. 998918
Schaltfelddeckel · SGB 2
20
Nicht in unserem Sortiment
Teilenr. 998925
Schaltfeldboden · SGB 2
21
Nicht in unserem Sortiment
Teilenr. 936286
Wärmetauscher · SGB 90
21
Nicht in unserem Sortiment
Teilenr. 936293
Wärmetauscher · SGB 120
21
Nicht in unserem Sortiment
Teilenr. 958882
Wärmetauscher · SGB 160
21
Nicht in unserem Sortiment
Teilenr. 958899
Wärmetauscher · SGB 200
21
Nicht in unserem Sortiment
Teilenr. 978354
Wärmetauscher · SGB 250
21
21
21
Wärmetauscher SGB 160C 160 kW (BRÖTJE) | 643054
Teilenr. 643054
SGB 160
7.039,00 €
Lieferzeit 1–4 Werktage
21
21
22
BRÖTJE WGB Tauchhülse für effiziente Heizungsanwendungen | 577373
Teilenr. 577373
38,20 €
Lieferzeit 1–4 Werktage
23
24
25
26
27
BRÖTJE SGB 40-120 Abgasanschluss | 936330
Teilenr. 936330
SGB 2.90 - 120
206,00 €
Lieferzeit 1–4 Werktage
27
BRÖTJE SGB Abgasanschluss 160-250 | 958905
Teilenr. 958905
SGB 160-250
237,00 €
Lieferzeit 1–4 Werktage
28
Brötje SGB 65/120 Dichtung Silikonschnur Abgasanschluss | 997447
Teilenr. 997447
SGB 90/120 (Kesselseitig)
16,45 €
Lieferzeit 1–4 Werktage
28
Dichtung Abgasanschluss kesselseitig Brötje | 997461
Teilenr. 997461
SGB 160-250 (Kesselseitig)
16,45 €
Lieferzeit 1–4 Werktage
28
Brötje Profildichtung DN 150 - für Abgasanschluss SGB 40-120 | 936767
Teilenr. 936767
für Abgasanschluß SGB 90-120
22,70 €
Lieferzeit 1–4 Werktage
28
Brötje Profildichtung DN 180 für Abgasanschluss SGB 160/200 | 958912
Teilenr. 958912
für Abgasanschluß SGB 160-250
27,80 €
Lieferzeit 1–4 Werktage
29
BRÖTJE SGB 90 Abgassammelschale für effiziente Abgasführung | 936378
Teilenr. 936378
SGB 90
330,00 €
Lieferzeit 1–4 Werktage
29
29
29
Abgassammelschale SGB 200 (BRÖTJE) | 958936
Teilenr. 958936
SGB 200
516,50 €
Lieferzeit 1–4 Werktage
29
30
31
32
32
32
32
32
33
33
33
Nicht in unserem Sortiment
Teilenr. 958950
Rücklaufverteiler SGB 160
33
Rücklaufverteiler SGB 160C BRÖTJE | 643153
Teilenr. 643153
SGB 160
351,00 €
Lieferzeit 10–40 Werktage
33
33
34
–
BRÖTJE SGB 40-120 Kondenswassersiphon | 936460
Teilenr. 936460
SGB 90/120
57,90 €
Lieferzeit 1–4 Werktage
–
–
–
Nicht in unserem Sortiment
Teilenr. 7901637
Dichtung Syphon (627085)
–
–
Zentraleinheit LMU SGB 2.90 Vers. 3.0 (BRÖTJE) | 997201
Teilenr. 997201
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 7901662
Zentraleinheit LMU SGB 2.120 (997218) · Bei 2. Geräten wird zur Programmierung ein RRG benötigt
–
Nicht in unserem Sortiment
Teilenr. 7901663
Zentraleinheit LMU SGB 2.160 (997225) · Bei 2. Geräten wird zur Programmierung ein RRG benötigt
–
BRÖTJE Zentraleinheit LMU SGB 2.200 Vers 3.0 | 997232
Teilenr. 997232
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
Zentraleinheit LMU SGB 2.250 Vers. 3.0 (BRÖTJE) | 997249
Teilenr. 997249
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
516,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE LMU SGB 2.90 Ver 3.0 ab Serien Nr. 40223160 | 624282
Teilenr. 624282
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
444,00 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 624299
Zentraleinheit LMU SGB 2.120 ab Serien-Nr. 4023160, Erdgas · Bei 2. Geräten wird zur Programmierung ein RRG benötigt
–
Zentraleinheit LMU SGB 2.160 Ver 3.0 ab Serien Nr.50200005 (BRÖTJE) | 624305
Teilenr. 624305
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
423,50 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 624312
Zentraleinheit LMU SGB 2.200 ab Serien-Nr. 5011598, Erdgas · Bei 2. Geräten wird zur Programmierung ein RRG benötigt
–
Nicht in unserem Sortiment
Teilenr. 624329
Zentraleinheit LMU SGB 2.250 ab Serien-Nr. 5020005, Erdgas · Bei 2. Geräten wird zur Programmierung ein RRG benötigt
–
Brötje SGB 2.90 FL-Gas Ver.3.0 - Zentraleinheit | 669436
Teilenr. 669436
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
496,00 €
Lieferzeit 10–40 Werktage
–
Brötje SGB2.120 FL-Gas Ver.3.0 - Zentraleinheit | 669474
Teilenr. 669474
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
496,00 €
Lieferzeit 10–40 Werktage
–
Brötje SGB2.160 FL-Gas Ver.3.0 - Zentraleinheit | 669481
Teilenr. 669481
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 10–40 Werktage
–
Brötje SGB2.200 FL-Gas Ver.3.0 zentraleinheit | 669498
Teilenr. 669498
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
496,00 €
Lieferzeit 10–40 Werktage
–
Brötje SGB2.250 FL-Gas Ver.3.0 Zentraleinheit | 669504
Teilenr. 669504
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 1–4 Werktage
–
BRÖTJE SGB2.90 FL-G Ver 3.0 - Zentraleinheit ab Ser.-Nr.40223160 | 669511
Teilenr. 669511
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 10–40 Werktage
–
Zentraleinheit SGB2.120 FL-Gas Ver.3.0 (Brötje) | 669528
Teilenr. 669528
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
496,00 €
Lieferzeit 10–40 Werktage
–
SGB2.160 FL-Gas Zentraleinheit 3.0 Brötje | 669535
Teilenr. 669535
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
496,00 €
Lieferzeit 10–40 Werktage
–
Zentraleinheit SGB2.200FL-G Ver 3.0 ab Ser.-Nr.5011598 Brötje | 669542
Teilenr. 669542
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 10–40 Werktage
–
Zentraleinheit SGB2.250FL-G Ver 3.0 5011598 (BRÖTJE) | 669559
Teilenr. 669559
Bei 2. Geräten wird zur Programmierung ein RRG benötigt
506,00 €
Lieferzeit 10–40 Werktage
–
Ersatzmodul OCI420A109 Clip-In Bus (BRÖTJE) | 995276
Teilenr. 995276
226,50 €
Lieferzeit 1–4 Werktage
–
Ersatzmodul AGU2.515A109 Clip-In für Brötje | 995283
Teilenr. 995283
257,50 €
Lieferzeit 1–4 Werktage
–
Clip-In Mischer AGU2.500A109 Ersatzmodul von BRÖTJE | 995290
Teilenr. 995290
506,00 €
Lieferzeit 1–4 Werktage
–
AGU2.511A109 Clip-In Spannung Ersatzmodul von Brötje | 995306
Teilenr. 995306
402,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE AGU2.513A109 Clip-In Strom Ersatzmodul | 995313
Teilenr. 995313
392,50 €
Lieferzeit 10–40 Werktage
–
–
Nicht in unserem Sortiment
Teilenr. 995337
RRG Ersatzgerät QAA 73
–
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 997256
Kabelbaum kpl. · SGB 2.90 - 2.120
–
Nicht in unserem Sortiment
Teilenr. 997263
Kabelbaum kpl. · SGB 2.160 - 2.250
–
BRÖTJE Steckernetz Technik für zuverlässige Stromversorgung | 988728
Teilenr. 988728
17,50 €
Lieferzeit 1–4 Werktage
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 988759
Stecker Pumpe M3
–
–
–
BRÖTJE Trafo - Transformator für Heizungsanlagen | 986540
Teilenr. 986540
98,20 €
Lieferzeit 1–4 Werktage
–
–
Kesselfühler QAK36/SGB für optimale Temperaturregelung (BRÖTJE) | 664561
Teilenr. 664561
98,20 €
Lieferzeit 1–4 Werktage
–
Brötje ISR ATF Außentemperaturfühler | 691949
Teilenr. 691949
Außentemperatur
70,30 €
Lieferzeit 1–4 Werktage
–
–
Verschraubung PG 9 mit Gegenmutter (BRÖTJE) | 986595
Teilenr. 986595
11,30 €
Lieferzeit 1–4 Werktage
–
Verschraubung PG 11 mit Gegenmutter (BRÖTJE) | 986649
Teilenr. 986649
11,30 €
Lieferzeit 1–4 Werktage
–
Verschraubung PG 13,5 mit Gegenmutter - BRÖTJE | 986656
Teilenr. 986656
12,30 €
Lieferzeit 10–40 Werktage
–
Nicht in unserem Sortiment
Teilenr. 576963
STB RAK 77.1/3515
–
–
BRÖTJE Zündleitung - für zuverlässige Zündung | 986342
Teilenr. 986342
links
23,70 €
Lieferzeit 1–4 Werktage
–
–
–
BRÖTJE Druckwächter Technik für zuverlässige Kontrolle | 538930
Teilenr. 538930
DL05EG-1 32Z
106,50 €
Lieferzeit 1–4 Werktage
–
–
BRÖTJE Wasserdruckwächter 1/4 Zoll Typ 901.41 | 562034
Teilenr. 562034
Druckwächter Typ 901.41R1
65,10 €
Lieferzeit 1–4 Werktage
–
–
Temperaturfühler QAK 36 Brötje | 986564
Teilenr. 986564
Kesselvorlauffühler Wärmetauscher, oben
93,00 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 997157
Regelung kpl. SGB 2.90
–
Nicht in unserem Sortiment
Teilenr. 997164
Regelung kpl. SGB 2.120
–
Nicht in unserem Sortiment
Teilenr. 997171
Regelung kpl. SGB 2.160
–
Nicht in unserem Sortiment
Teilenr. 997188
Regelung kpl. SGB 2.200
–
Nicht in unserem Sortiment
Teilenr. 997195
Regelung kpl. WGB 2.250
–
Brötje Platine NEMP, 955829
Teilenr. 955829
Derzeit nicht lieferbar
–
–
–
–
–
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 955898
Winkel 8mm
–
Nicht in unserem Sortiment
Teilenr. 955904
Schlauch DN 10 · (Meterware, Preis pro Meter)
