Brötje SGB 320-500 C – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

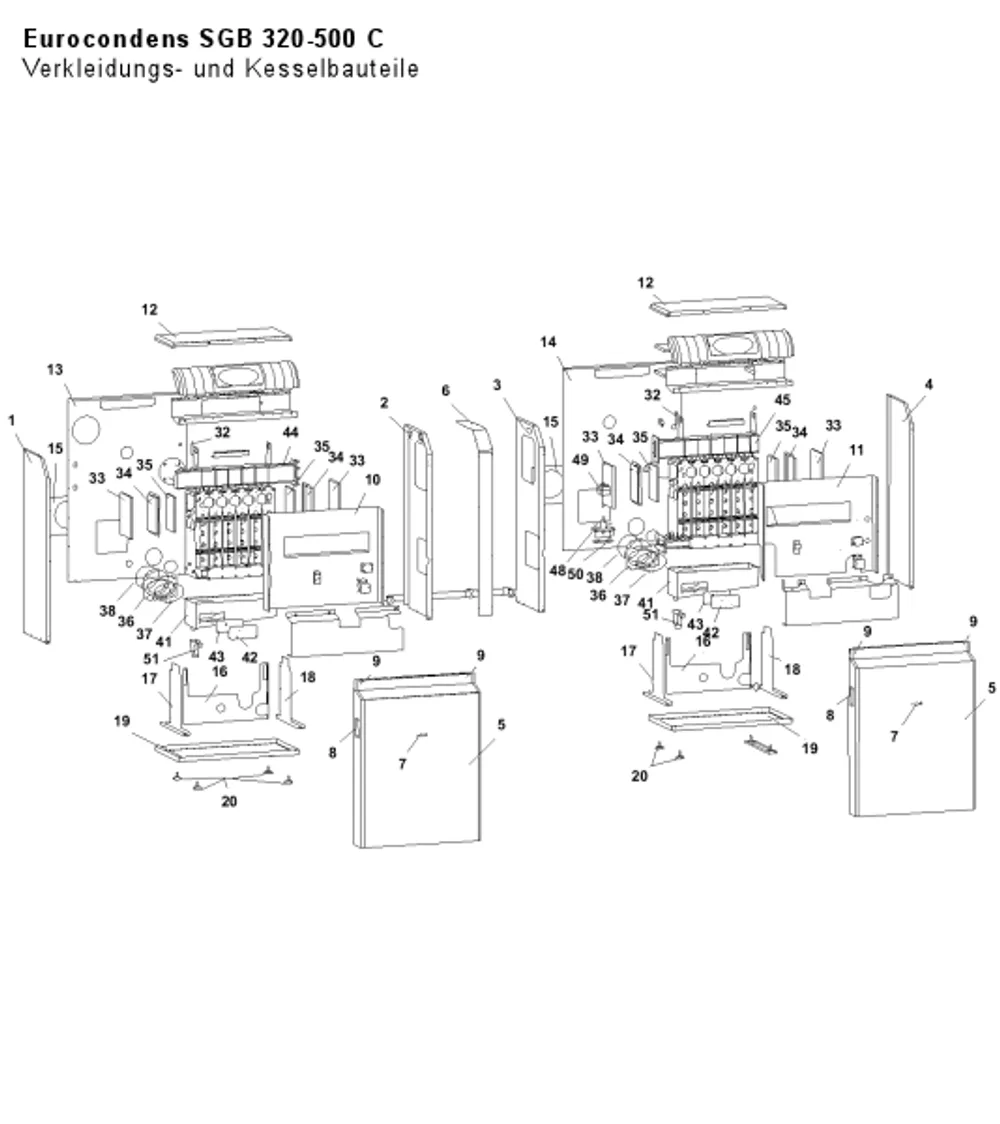

Verkleidungs- und Kesselbauteile
© Brötje. Alle Rechte vorbehalten.
1
2
Verkleidungsseitenwand Mitte links SGB 320-500 Brötje | 643788
Teilenr. 643788
Derzeit nicht lieferbar
3
Verkleidungsseitenwand Mitte rechts SGB 320-500 Brötje | 643795
Teilenr. 643795
Derzeit nicht lieferbar
4
5
5
5
6
7
8
9
9
10
10
10
11
11
11
–
BRÖTJE Iso-Matten SGB 200 | 958769
Teilenr. 958769
SGB 320 u. SGB 400
226,50 €
Lieferzeit 1–4 Werktage
–
12
12
12
–
13
13
13
14
14
Verkleidungsrückwand rechts SGB 400 (BRÖTJE) | 643986
Teilenr. 643986
SGB 400
216,50 €
Lieferzeit 10–40 Werktage
14
15
Brötje SGB 320-500 Abdeckblech für Abgasanschluss | 644006
Teilenr. 644006
SGB 320-500
Derzeit nicht lieferbar
16
BRÖTJE SGB 320 C - Heizungssteuerung kompakt | 644013
Teilenr. 644013
SGB 320
Derzeit nicht lieferbar
16
16
17
18
19
19
19
BRÖTJE SGB 500 - Sockelheizung für effiziente Wärme | 644228
Teilenr. 644228
SGB 500
Derzeit nicht lieferbar
20
30
Wärmetauscher SGB 160C 160 kW (BRÖTJE) | 643054
Teilenr. 643054
SGB 320 links/rechts
7.039,00 €
Lieferzeit 1–4 Werktage
30
BRÖTJE SGB 200 C Wärmetauscher | 643061
Teilenr. 643061
SGB 400 links/rechts
8.074,00 €
Lieferzeit 1–4 Werktage
30
Wärmetauscher SGB 250C Brötje | 643078
Teilenr. 643078
SGB 500 links/rechts
10.349,00 €
Lieferzeit 1–4 Werktage
–
32
BRÖTJE WGB Tauchhülse für effiziente Heizungsanwendungen | 577373
Teilenr. 577373
38,20 €
Lieferzeit 1–4 Werktage
33
34
35
36
37
Dichtung Abgasanschluss kesselseitig Brötje | 997461
Teilenr. 997461
Kesselseitig
16,45 €
Lieferzeit 1–4 Werktage
38
Brötje Profildichtung DN 180 für Abgasanschluss SGB 160/200 | 958912
Teilenr. 958912
27,80 €
Lieferzeit 1–4 Werktage
39
Brötje Adapter Abgas DN 180-250 SGB 320-500 | 609890
Teilenr. 609890
226,50 €
Lieferzeit 1–4 Werktage
40
–
Nicht in unserem Sortiment
Teilenr. 644471
Abgasrohr, rechts
–
Abgasrohr links/rechts SGB 320-500C (Brötje) | 644464
Teilenr. 644464
185,50 €
Lieferzeit 10–40 Werktage
–
–
–
Brötje SGB 500 C Abgasrohr 840mm Mitte | 644501
Teilenr. 644501
SGB 500
144,00 €
Lieferzeit 10–40 Werktage
–
–
BRÖTJE Zuluftfilter SGB Ersatzfilter ohne Zubehör | 829892
Teilenr. 829892
SGB 90-500 C
133,50 €
Lieferzeit 1–4 Werktage
41
41
Abgassammelschale SGB 200 (BRÖTJE) | 958936
Teilenr. 958936
SGB 400
516,50 €
Lieferzeit 1–4 Werktage
41
42
42
BRÖTJE Reinigungsdeckel SGB 320-500 mit Dichtung | 7312288
Teilenr. 7312288
77,50 €
Lieferzeit 1–4 Werktage
43
44
Vorlaufverteiler SGB 320 links Technik | 644297
Teilenr. 644297
SGB 320, 6 Dichtungen Art.-Nr. 939669
620,00 €
Lieferzeit 1–4 Werktage
44
Vorlaufverteiler links SGB 400 (BRÖTJE) | 644303
Teilenr. 644303
SGB 400, 7 Dichtungen Art.-Nr. 939669
Derzeit nicht lieferbar
44
Vorlaufverteiler links SGB 500 Brötje | 644310
Teilenr. 644310
SGB 500, 8 Dichtungen Art.-Nr. 939669
682,00 €
Lieferzeit 10–40 Werktage
45
Vorlaufverteiler rechts SGB 320 Brötje | 644327
Teilenr. 644327
SGB 320, 6 Dichtungen Art.-Nr. 939669
392,50 €
Lieferzeit 1–4 Werktage
45
Vorlaufverteiler SGB 400 RE von BRÖTJE | 644051
Teilenr. 644051
SGB 400, 7 Dichtungen Art.-Nr. 939669
423,50 €
Lieferzeit 10–40 Werktage
45
BRÖTJE SGB 500 RE Vorlaufverteiler | 644068
Teilenr. 644068
SGB 500, 8 Dichtungen Art.-Nr. 939669
454,50 €
Lieferzeit 1–4 Werktage
46
BRÖTJE SGB 320 Rücklaufverteiler links | 644075
Teilenr. 644075
SGB 320, 6 Dichtungen Art.-Nr. 939669
392,50 €
Lieferzeit 10–40 Werktage
46
BRÖTJE Rücklaufverteiler SGB 400 links | 644082
Teilenr. 644082
SGB 400, 7 Dichtungen Art.-Nr. 939669
413,00 €
Lieferzeit 10–40 Werktage
46
Rücklaufverteiler links SGB 500 (BRÖTJE) | 644099
Teilenr. 644099
SGB 500, 8 Dichtungen Art.-Nr. 939669
506,00 €
Lieferzeit 10–40 Werktage
47
BRÖTJE Rücklaufverteiler rechts SBB 320 | 644105
Teilenr. 644105
SGB 320, 6 Dichtungen Art.-Nr. 939669
703,00 €
Lieferzeit 10–40 Werktage
47
BRÖTJE SGB 400 Rücklaufverteiler rechts | 644112
Teilenr. 644112
SGB 400, 7 Dichtungen Art.-Nr. 939669
806,00 €
Lieferzeit 1–4 Werktage
47
BRÖTJE SGB 500 Rücklaufverteiler rechts | 644129
Teilenr. 644129
SGB 500, 8 Dichtungen Art.-Nr. 939669
827,00 €
Lieferzeit 10–40 Werktage
–
BRÖTJE Dichtung Verteiler | 939669
Teilenr. 939669
für Vorlauf und Rücklaufverteiler
14,40 €
Lieferzeit 1–4 Werktage
–
BRÖTJE SGB 320-500 Dichtung Verbindungsflansch | 610094
Teilenr. 610094
17,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE SGB 320-500 Dichtung Anschlussflansch | 610025
Teilenr. 610025
20,60 €
Lieferzeit 1–4 Werktage
48
49
50
51
–
–
Nicht in unserem Sortiment
Teilenr. 7901637
Dichtung Syphon (627085)
–
–
BRÖTJE LMU SGB 400 Zentraleinheit für Heizungsanlagen | 644365
Teilenr. 644365
SGB 400
516,50 €
Lieferzeit 1–4 Werktage
–
–
BRÖTJE SGB 320 C Zentraleinheit mit Ser.-Nr. 7095000 | 656443
Teilenr. 656443
SGB 320 mit Metallgewebe Brennerrohre
506,00 €
Lieferzeit 1–4 Werktage
–
BRÖTJE SGB 400 C Zentraleinheit Ser.-Nr. 7095000 | 656504
Teilenr. 656504
SGB 400 mit Metallgewebe Brennerrohre
506,00 €
Lieferzeit 1–4 Werktage
–
BRÖTJE SGB 500 C Zentraleinheit mit Ser.-Nr. 7095000 | 656511
Teilenr. 656511
SGB 500 mit Metallgewebe Brennerrohre
516,50 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 979290
Zentralgerät BCA, RVA 47.320
–
Nicht in unserem Sortiment
Teilenr. 620673
Anschlussleiterplatte BCA2
–
Ersatzmodul OCI420A109 Clip-In Bus (BRÖTJE) | 995276
Teilenr. 995276
226,50 €
Lieferzeit 1–4 Werktage
–
Ersatzmodul AGU2.515A109 Clip-In für Brötje | 995283
Teilenr. 995283
257,50 €
Lieferzeit 1–4 Werktage
–
Clip-In Mischer AGU2.500A109 Ersatzmodul von BRÖTJE | 995290
Teilenr. 995290
506,00 €
Lieferzeit 1–4 Werktage
–
AGU2.511A109 Clip-In Spannung Ersatzmodul von Brötje | 995306
Teilenr. 995306
402,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE AGU2.513A109 Clip-In Strom Ersatzmodul | 995313
Teilenr. 995313
392,50 €
Lieferzeit 10–40 Werktage
–
–
BRÖTJE Clip-In Mischerregelung CIM C komplett | 7630556
Teilenr. 7630556
527,00 €
Lieferzeit 1–4 Werktage
–
–
BRÖTJE Clip-In Solarregler CISO C komplett | 7630558
Teilenr. 7630558
433,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE CISP C Clip-In Spannungs-/Relais komplett | 7630559
Teilenr. 7630559
433,50 €
Lieferzeit 1–4 Werktage
–
CIST C Clip-In Strom-/Relaismodul komplett (BRÖTJE) | 7630560
Teilenr. 7630560
433,50 €
Lieferzeit 10–40 Werktage
–
BRÖTJE Clip-In Temperatur-/Relais CITF C komplett | 7630561
Teilenr. 7630561
485,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Clip-In Schalt-/Relaismodul CIR C komplett | 7630562
Teilenr. 7630562
257,50 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Abdeckung LMU C für WGB BBS WBS WBC BBK | 635929
Teilenr. 635929
28,90 €
Lieferzeit 10–40 Werktage
–
–
–
–
Adapter SGB 90-250 C Armaturentafelblende (BRÖTJE) | 643276
Teilenr. 643276
43,40 €
Lieferzeit 10–40 Werktage
–
–
–
–
–
–
Gebläsedichtung SGB 160-250 C SGB 90-250 C (BRÖTJE) | 643313
Teilenr. 643313
25,80 €
Lieferzeit 10–40 Werktage
–
–
–
–
–
–
–
–
–
–
–
–
Eingänge 2-pol ISR Stecker rast5 von BRÖTJE | 627481
Teilenr. 627481
11,30 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 627474
Brenner Stufe 2 / Rast 5- 4 pol.
–
Nicht in unserem Sortiment
Teilenr. 627504
Stecker Trinkwasserfühler (TWF)/Rast 5- 2 pol.
–
–
–
–
–
–
–
–
–
Kesselfühler QAK36/SGB für optimale Temperaturregelung (BRÖTJE) | 664561
Teilenr. 664561
98,20 €
Lieferzeit 1–4 Werktage
–
–
–
Brötje ISR ATF Außentemperaturfühler | 691949
Teilenr. 691949
Außenfühler
70,30 €
Lieferzeit 1–4 Werktage
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 576963
STB RAK 77.1/3515
–
–
Temperaturfühler QAK 36 Brötje | 986564
Teilenr. 986564
Kesselvorlauffühler Wärmetauscher, oben
93,00 €
Lieferzeit 1–4 Werktage
–
Nicht in unserem Sortiment
Teilenr. 644150
Regelung kpl. links (ohne BCA) · SGB 320 C
–
Nicht in unserem Sortiment
Teilenr. 644181
Regelung kpl. rechts · SGB 320 C
–
Nicht in unserem Sortiment
Teilenr. 644167
Regelung kpl. links (ohne BCA) · SGB 400 C
–
Nicht in unserem Sortiment
Teilenr. 644334
Regelung kpl. rechts · SGB 400 C
–
Nicht in unserem Sortiment
Teilenr. 644174
Regelung kpl. links (ohne BCA) · SGB 500 C
–
Nicht in unserem Sortiment
Teilenr. 644341
Regelung kpl. rechts · SGB 500 C
–
BRÖTJE Zündleitung - für zuverlässige Zündung | 986342
Teilenr. 986342
23,70 €
Lieferzeit 1–4 Werktage
–
–
–
BRÖTJE Wasserdruckwächter 1/4 Zoll Typ 901.41 | 562034
Teilenr. 562034
Druckwächter Typ 901.41R1
65,10 €
Lieferzeit 1–4 Werktage
–
–
Nicht in unserem Sortiment
Teilenr. 644426
Brenner kpl. · SGB 320 (1 Stck.)
–
Nicht in unserem Sortiment
Teilenr. 644433
Brenner kpl. · SGB 400 (1 Stck.)
–
Nicht in unserem Sortiment
Teilenr. 644440
Brenner kpl. · SGB 500 (1 Stck.)
–
–
BRÖTJE SGB 400C Metallgewebe Brenner | 654340
Teilenr. 654340
SGB 400 (1 Stück)
Derzeit nicht lieferbar
–
BRÖTJE Brenner SGB 500C Metallgewebe kaufen | 654357
Teilenr. 654357
SGB 500 (1 Stück)
Derzeit nicht lieferbar
