Brötje SGB 40-250 – Ersatzteile
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

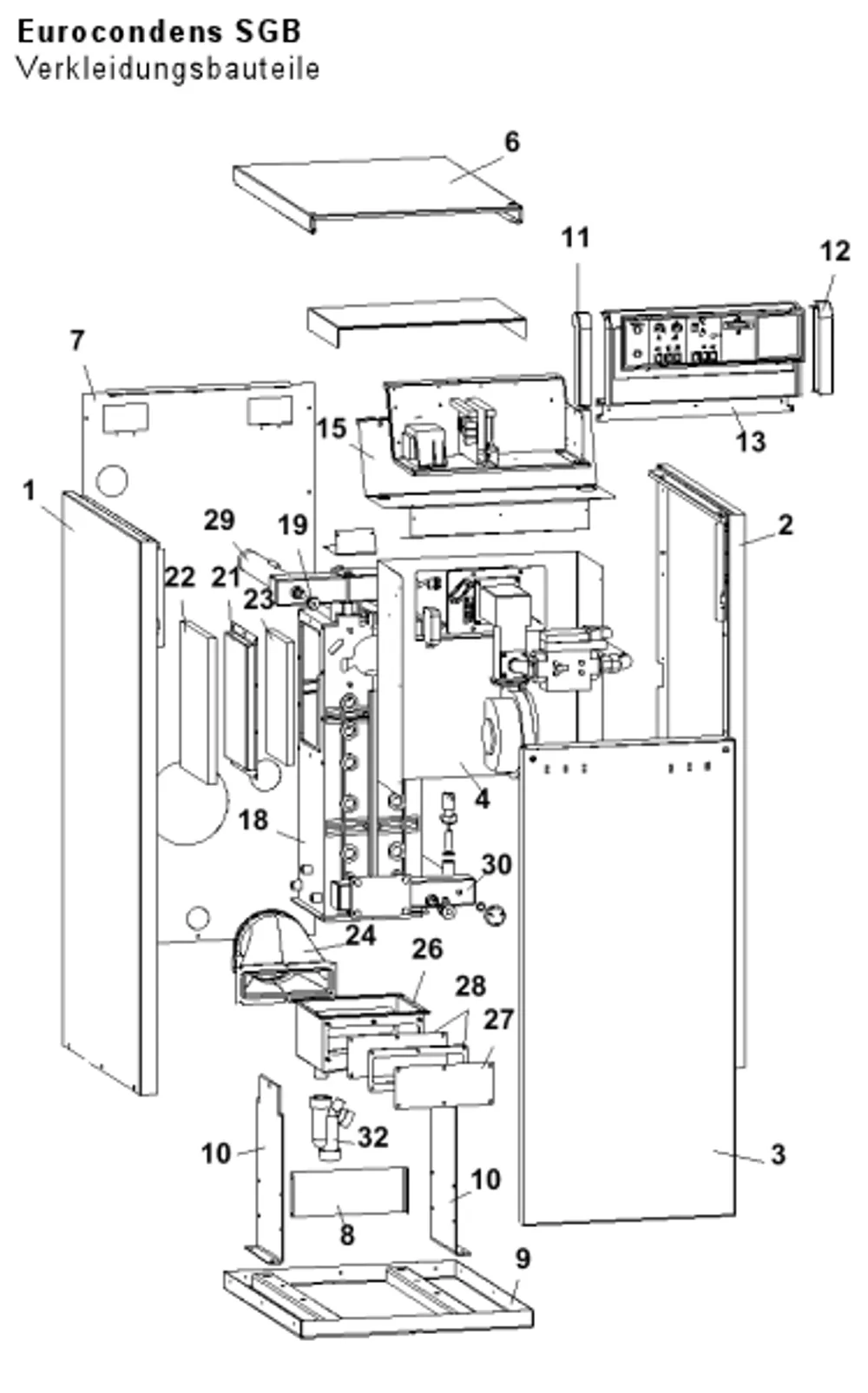

Verkleidungsbauteile
© Brötje. Alle Rechte vorbehalten.
1
Nicht in unserem Sortiment
Teilenr. 936002
Verkl.-Seitenwand SGB 40-120, links
1
Nicht in unserem Sortiment
Teilenr. 958783
Verkl.-Seitenwand SGB 160/200/250, links
2
Nicht in unserem Sortiment
Teilenr. 936026
Verkl.-Seitenwand SGB 40-120, rechts
2
Nicht in unserem Sortiment
Teilenr. 958790
Verkl.-Seitenwand SGB 160/200/250, rechts
3
Nicht in unserem Sortiment
Teilenr. 936033
Vorderwandklappe SGB 40
3
Nicht in unserem Sortiment
Teilenr. 936040
Vorderwandklappe SGB 65
3
Nicht in unserem Sortiment
Teilenr. 936057
Vorderwandklappe SGB 90
3
Nicht in unserem Sortiment
Teilenr. 936064
Vorderwandklappe SGB 120
3
Nicht in unserem Sortiment
Teilenr. 958738
Vorderwandklappe SGB 160/200
3
Nicht in unserem Sortiment
Teilenr. 978255
Vorderwandklappe SGB 250
4
Nicht in unserem Sortiment
Teilenr. 939218
Zwischenwand SGB 40
4
Nicht in unserem Sortiment
Teilenr. 939225
Zwischenwand SGB 65
4
Nicht in unserem Sortiment
Teilenr. 939232
Zwischenwand SGB 90
4
Nicht in unserem Sortiment
Teilenr. 939249
Zwischenwand SGB 120
4
Nicht in unserem Sortiment
Teilenr. 958745
Zwischenwand SGB 160
4
Nicht in unserem Sortiment
Teilenr. 965668
Zwischenwand SGB 200
4
Nicht in unserem Sortiment
Teilenr. 978262
Zwischenwand SGB 250
5
Nicht in unserem Sortiment
Teilenr. 936071
Iso-Matten · SGB 40
5
Nicht in unserem Sortiment
Teilenr. 936088
Iso-Matten · SGB 65
6
Nicht in unserem Sortiment
Teilenr. 936118
Deckel SGB 40
6
Nicht in unserem Sortiment
Teilenr. 936125
Deckel SGB 65
6
Nicht in unserem Sortiment
Teilenr. 936132
Deckel SGB 90
6
Nicht in unserem Sortiment
Teilenr. 936149
Deckel SGB 120
6
Nicht in unserem Sortiment
Teilenr. 958776
Deckel SGB 160/200
6
Nicht in unserem Sortiment
Teilenr. 978286
Deckel SGB 250
7
Nicht in unserem Sortiment
Teilenr. 936156
Rückwand SGB 40
7
Nicht in unserem Sortiment
Teilenr. 936163
Rückwand SGB 65
7
Nicht in unserem Sortiment
Teilenr. 936170
Rückwand SGB 90
7
Nicht in unserem Sortiment
Teilenr. 936187
Rückwand SGB 120
7
Nicht in unserem Sortiment
Teilenr. 958813
Rückwand SGB 160/200
7
Nicht in unserem Sortiment
Teilenr. 964982
Rückwand SGB 200
7
Nicht in unserem Sortiment
Teilenr. 978293
Rückwand SGB 250
8
Nicht in unserem Sortiment
Teilenr. 939256
Strebe SGB 40
8
Nicht in unserem Sortiment
Teilenr. 939263
Strebe SGB 65
8
Nicht in unserem Sortiment
Teilenr. 939270
Strebe SGB 90
8
Nicht in unserem Sortiment
Teilenr. 939287
Strebe SGB 120
8
Nicht in unserem Sortiment
Teilenr. 958820
Strebe SGB 160
8
Nicht in unserem Sortiment
Teilenr. 958837
Strebe SGB 200
8
Nicht in unserem Sortiment
Teilenr. 978309
Strebe SGB 250
9
Nicht in unserem Sortiment
Teilenr. 939317
Sockel · SGB 40
9
Nicht in unserem Sortiment
Teilenr. 939324
Sockel · SGB 65
9
Nicht in unserem Sortiment
Teilenr. 939348
Sockel · SGB/SGB2 120
9
Nicht in unserem Sortiment
Teilenr. 958844
Sockel · SGB/SGB2 160/200
9
Nicht in unserem Sortiment
Teilenr. 978316
Sockel · SGB/SGB2 250
9
Nicht in unserem Sortiment
Teilenr. 939331
Sockel · SGB/SGB2 90
13
Nicht in unserem Sortiment
Teilenr. 575737
Armaturentafelblende für TE 31/SGB 65
13
Nicht in unserem Sortiment
Teilenr. 575744
Armaturentafelblende für TE 38, 46/SGB 90
13
Nicht in unserem Sortiment
Teilenr. 933254
Armaturentafelblende TE 75-90/SGB 120
13
Nicht in unserem Sortiment
Teilenr. 933261
Armaturentafelblende TE 110/130/SGB 250
13
Nicht in unserem Sortiment
Teilenr. 958851
Armaturentafelblende SGB 160/200
13
Nicht in unserem Sortiment
Teilenr. 588621
Armaturentafelblende für FB-U 22-42/SGB 40
14
Nicht in unserem Sortiment
Teilenr. 936217
Schaltfelddeckel SGB 40
14
Nicht in unserem Sortiment
Teilenr. 936231
Schaltfelddeckel SGB 65
14
Nicht in unserem Sortiment
Teilenr. 936248
Schaltfelddeckel SGB 90
14
Nicht in unserem Sortiment
Teilenr. 936255
Schaltfelddeckel SGB 120
14
Nicht in unserem Sortiment
Teilenr. 958868
Schaltfelddeckel SGB 160/200
14
Nicht in unserem Sortiment
Teilenr. 978330
Schaltfelddeckel SGB 250
15
Nicht in unserem Sortiment
Teilenr. 939621
Zwischendeckel SGB 40
15
Nicht in unserem Sortiment
Teilenr. 939638
Zwischendeckel SGB 65
15
Nicht in unserem Sortiment
Teilenr. 939645
Zwischendeckel SGB 90
15
Nicht in unserem Sortiment
Teilenr. 939652
Zwischendeckel SGB 120
15
Nicht in unserem Sortiment
Teilenr. 958875
Zwischendeckel SGB 160/200
15
Nicht in unserem Sortiment
Teilenr. 978347
Zwischendeckel SGB 250
16
Nicht in unserem Sortiment
Teilenr. 578301
Zugentlastung
18
Nicht in unserem Sortiment
Teilenr. 936262
Wärmetauscher · SGB 40
18
Nicht in unserem Sortiment
Teilenr. 936279
Wärmetauscher · SGB 65
18
Nicht in unserem Sortiment
Teilenr. 936286
Wärmetauscher · SGB 90
18
Nicht in unserem Sortiment
Teilenr. 936293
Wärmetauscher · SGB 120
18
Nicht in unserem Sortiment
Teilenr. 958882
Wärmetauscher · SGB 160
18
Nicht in unserem Sortiment
Teilenr. 958899
Wärmetauscher · SGB 200
18
Nicht in unserem Sortiment
Teilenr. 978354
Wärmetauscher · SGB 250
18
18
18
Wärmetauscher SGB 160C 160 kW (BRÖTJE) | 643054
Teilenr. 643054
SGB 160
7.039,00 €
Lieferzeit 1–4 Werktage
18
18
–
BRÖTJE WT SGB 90/120 Beipack Ersatzteile | 7312210
Teilenr. 7312210
SGB 90/120
149,00 €
Lieferzeit 10–40 Werktage
–
BRÖTJE SGB 160-250 Beipack Ersatz | 7312211
Teilenr. 7312211
SGB 160-250
175,00 €
Lieferzeit 10–40 Werktage
19
BRÖTJE WGB Tauchhülse für effiziente Heizungsanwendungen | 577373
Teilenr. 577373
38,20 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Zündleitung - für zuverlässige Zündung | 937139
Teilenr. 937139
Länge 230mm
17,50 €
Lieferzeit 1–4 Werktage
–
20
21
22
23
24
BRÖTJE SGB 40-120 Abgasanschluss | 936330
Teilenr. 936330
SGB 40 - 120
206,00 €
Lieferzeit 1–4 Werktage
24
BRÖTJE SGB Abgasanschluss 160-250 | 958905
Teilenr. 958905
SGB 160-250
237,00 €
Lieferzeit 1–4 Werktage
25
Brötje Profildichtung DN 150 - für Abgasanschluss SGB 40-120 | 936767
Teilenr. 936767
für Abgasanschluß SGB 90-120
22,70 €
Lieferzeit 1–4 Werktage
25
Brötje Profildichtung DN 180 für Abgasanschluss SGB 160/200 | 958912
Teilenr. 958912
für Abgasanschluß SGB 160-250
27,80 €
Lieferzeit 1–4 Werktage
25a
Brötje SGB 65/120 Dichtung Silikonschnur Abgasanschluss | 997447
Teilenr. 997447
SGB 40-120 (Kesselseitig)
16,45 €
Lieferzeit 1–4 Werktage
25a
Dichtung Abgasanschluss kesselseitig Brötje | 997461
Teilenr. 997461
SGB 160-250 (Kesselseitig)
16,45 €
Lieferzeit 1–4 Werktage
26
26
Nicht in unserem Sortiment
Teilenr. 936361
Abgassammelschale · SGB 65
26
BRÖTJE SGB 90 Abgassammelschale für effiziente Abgasführung | 936378
Teilenr. 936378
SGB 90
330,00 €
Lieferzeit 1–4 Werktage
26
26
26
Abgassammelschale SGB 200 (BRÖTJE) | 958936
Teilenr. 958936
SGB 200
516,50 €
Lieferzeit 1–4 Werktage
26
–
Nicht in unserem Sortiment
Teilenr. 980388
Überlaufstutzen Abgassammelschale
27
28
29
Nicht in unserem Sortiment
Teilenr. 936194
Vorlaufverteiler SGB 40
29
29
29
29
29
29
30
Nicht in unserem Sortiment
Teilenr. 936415
Rücklaufverteiler SGB 40
30
30
30
30
Nicht in unserem Sortiment
Teilenr. 958950
Rücklaufverteiler SGB 160
30
Rücklaufverteiler SGB 160C BRÖTJE | 643153
Teilenr. 643153
SGB 160
351,00 €
Lieferzeit 10–40 Werktage
30
30
31
32
BRÖTJE SGB 40-120 Kondenswassersiphon | 936460
Teilenr. 936460
SGB 90/120
57,90 €
Lieferzeit 1–4 Werktage
32
–
–
–
Nicht in unserem Sortiment
Teilenr. 830058
EMSU Schaltuhr Ersatz · (Funktion Trinkwasser nicht möglich)
–
–
BRÖTJE Schaltfeldrahmen - passend für verschiedene Anwendungen | 937085
Teilenr. 937085
Derzeit nicht lieferbar
–
–
Brötje Drehknopf, 937092
Teilenr. 937092
Derzeit nicht lieferbar
–
Nicht in unserem Sortiment
Teilenr. 576963
STB RAK 77.1/3515
–
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 937108
Kabelbaum SGB 40-120
–
–
–
BRÖTJE Zündtrafo für Heizungen - zuverlässige Zündung | 956307
Teilenr. 956307
87,90 €
Lieferzeit 1–4 Werktage
–
–
Brötje Kesselfühler, 953443
Teilenr. 953443
Ersetzt durch
BRÖTJE Kesselfühler WGB | Original Ersatzteil | 946964
–
BRÖTJE Kesselfühler Umbau für effiziente Heiztechnik | 949200
Teilenr. 949200
Derzeit nicht lieferbar
–
BRÖTJE Druckwächter Technik für zuverlässige Kontrolle | 538930
Teilenr. 538930
DL05EG-1 32Z
106,50 €
Lieferzeit 1–4 Werktage
–
–
BRÖTJE Strömungswächter - zuverlässige Überwachung für Heizsysteme | 937122
Teilenr. 937122
123,00 €
Lieferzeit 1–4 Werktage
–
BRÖTJE Wasserdruckwächter 1/4 Zoll Typ 901.41 | 562034
Teilenr. 562034
Druckwächter Typ 901.41R1
65,10 €
Lieferzeit 1–4 Werktage
–
–
BRÖTJE Dichtung für Strömungswächter 24/17 x 1,5 | 936705
Teilenr. 936705
10,25 €
Lieferzeit 10–40 Werktage
–
Nicht in unserem Sortiment
Teilenr. 937009
Kesselsteuerung kpl. SGB 40
–
Nicht in unserem Sortiment
Teilenr. 937016
Kesselsteuerung kpl. SGB 65
–
Nicht in unserem Sortiment
Teilenr. 937023
Kesselsteuerung kpl. SGB 90
–
Nicht in unserem Sortiment
Teilenr. 937030
Kesselsteuerung kpl. SGB 120
–
Nicht in unserem Sortiment
Teilenr. 958974
Kesselsteuerung kpl. SGB 160
–
Nicht in unserem Sortiment
Teilenr. 958981
Kesselsteuerung kpl. SGB 200
–
Nicht in unserem Sortiment
Teilenr. 978392
Kesselsteuerung kpl. SGB 250
–
Brötje Platine NEMP, 955829
Teilenr. 955829
Derzeit nicht lieferbar
–
–
–
Nicht in unserem Sortiment
Teilenr. 955904
Schlauch DN 10 · (Meterware, Preis pro Meter)
–
–
–
–
–
–
Nicht in unserem Sortiment
Teilenr. 955898
Winkel 8mm
–
–
BRÖTJE NEMP Druckwächter Technik für optimale Heizungssteuerung | 940870
Teilenr. 940870
133,50 €
Lieferzeit 10–40 Werktage
–
Nicht in unserem Sortiment
Teilenr. 954402
Schlauchanschluß NEMP
–
Nicht in unserem Sortiment
Teilenr. 940986
Zubehörpack NEMP
–
Nicht in unserem Sortiment
Teilenr. 7646400
Nachrüstsatz SGB 1/2 90 kW
–
Nicht in unserem Sortiment
Teilenr. 7311353
Nachrüstsatz SGB 1/2 120KW
–
Nicht in unserem Sortiment
Teilenr. 7311354
Nachrüstsatz SGB 1/2 160KW
–
Nicht in unserem Sortiment
Teilenr. 7311355
Nachrüstsatz SGB 1/2 200KW
–
Nicht in unserem Sortiment
Teilenr. 7310647
Nachrüstsatz SGB 1/2 250KW
–
Nicht in unserem Sortiment
Teilenr. 519366
Gasdruckwächter-Winkelstecker (grau)
–
Nicht in unserem Sortiment
Teilenr. 989534
Filtermatte WAS
–
Nicht in unserem Sortiment
Teilenr. 989541
Spritzwasserschutz WAS
