Vaillant MAG 9/2 XZ – Ersatzteile | 304013
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

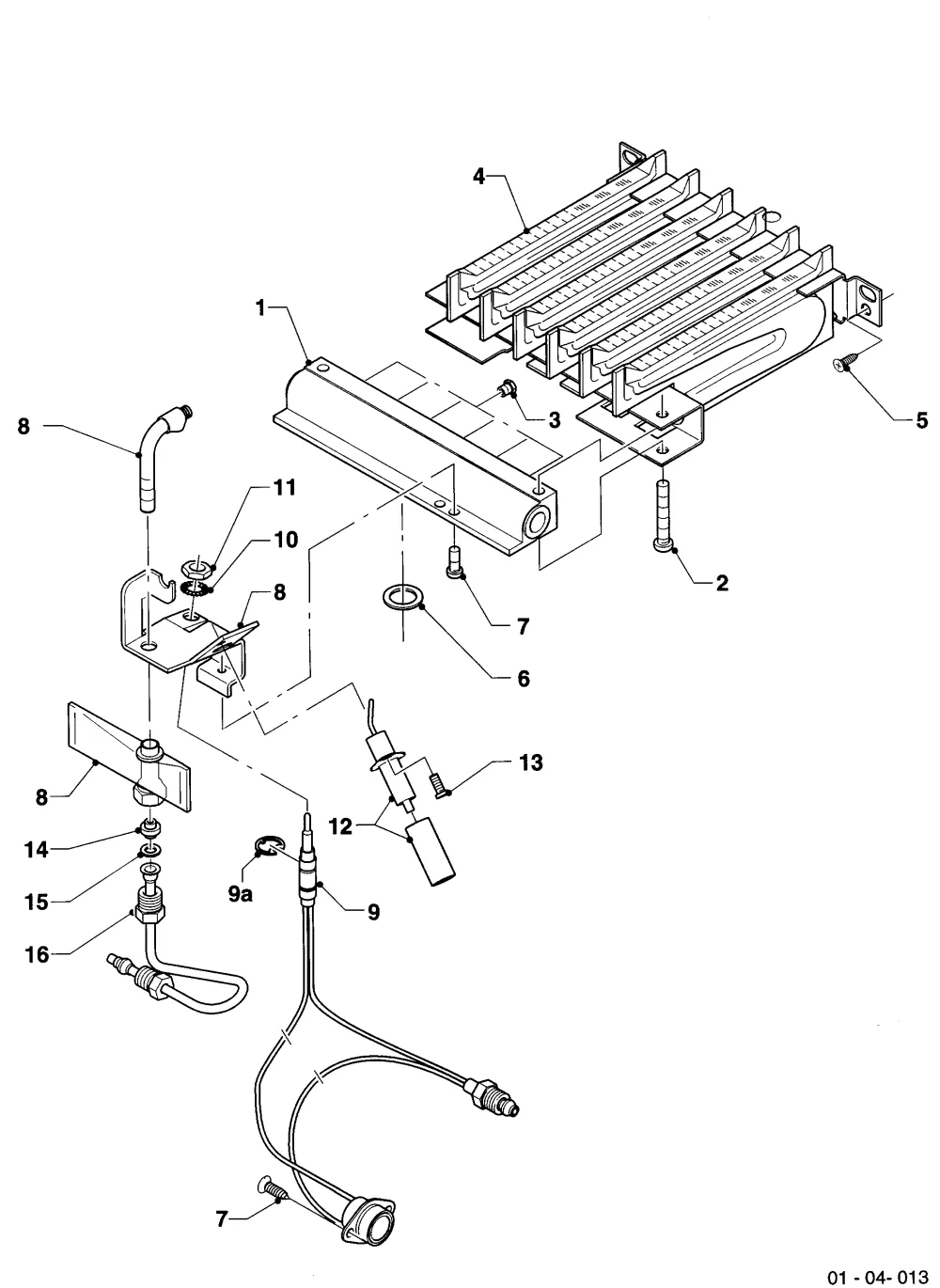

Brenner
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
02
03
VAILLANT Brennerdüse 1,45 MAG 19/2 GXI R1 u.w. Vaillant-Nr. | 291207
Teilenr. 291207
LL (L), D= 1,45 mm
11,30 €
Lieferzeit 10–40 Werktage
03
Brennerdüse 1,35 MAG 9/2 XZ (Vaillant) | 291201
Teilenr. 291201
E (H), D= 1,35 mm
15,40 €
Lieferzeit 10–40 Werktage
03
Brennerdüse 0,72 für MAG 11-0/0 GX (Vaillant) | 291203
Teilenr. 291203
P (PB), D= 0,72 mm
14,40 €
Lieferzeit 1–4 Werktage
04
Kammergruppe MAG 9/2 XZ Vaillant-Nr. | 042022
Teilenr. 042022
mit Pos. 02, 05
62,00 €
Lieferzeit 10–40 Werktage
05
VAILLANT Zylinderschraube MAG 19/2 GXI x10 | 105833
Teilenr. 105833
10,25 €
Lieferzeit 10–40 Werktage
06
07
VAILLANT Zylinderschraube MAG 19/2 GXI x10 | 105833
Teilenr. 105833
10,25 €
Lieferzeit 10–40 Werktage
08
Vaillant Zündbrenner MAG 9/2 XZ - Original Vaillant-Nr. | 042185
Teilenr. 042185
E,LL (H,L), mit Pos. 10 - 15
101,30 €
Lieferzeit 10–40 Werktage
08
Vaillant Zündbrenner MAG 9/2 XZ - Original Vaillant-Nr. | 042186
Teilenr. 042186
P (PB), mit Pos. 10 - 15
109,50 €
Lieferzeit 1–4 Werktage
09
VAILLANT Thermoelement MAG 9/2 XZ mit Begrenzer | 171016
Teilenr. 171016
mit Pos. 09a - 11 und Temperaturbegrenzer
70,30 €
Lieferzeit 1–4 Werktage
09a
10
Vaillant MAG 11-0/0 (Y) Fächerscheibe x10 | 191306
Teilenr. 191306
11,30 €
Lieferzeit 10–40 Werktage
11
12
Vaillant MAG 9/2 XZ Elektrode Zündung gebogen | 090715
Teilenr. 090715
mit Pos. 13
11,30 €
Lieferzeit 1–4 Werktage
13
14
Vaillant Brennerdüse Zündung D=0,30 MAG 11-0/0 (Y) XZ | 0020078902
Teilenr. 0020078902
E,LL (H,L), D= 0,30 mm
13,35 €
Lieferzeit 1–4 Werktage
14
Vaillant Brennerdüse D=0,18 Zündung MAG 11-0/0 XZ | 040550
Teilenr. 040550
P (PB), D= 0,18 mm
13,35 €
Lieferzeit 1–4 Werktage
15
Vaillant Rechteckdichtring MAG 125/12 XZ x10 | 981145
Teilenr. 981145
17,50 €
Lieferzeit 1–4 Werktage
16
Vaillant Zündgasrohr MAG 9/2 XZ Vaillant-Nr | 023902
Teilenr. 023902
12,30 €
Lieferzeit 1–4 Werktage
