Vaillant VC 136-E – Ersatzteile | 305118
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

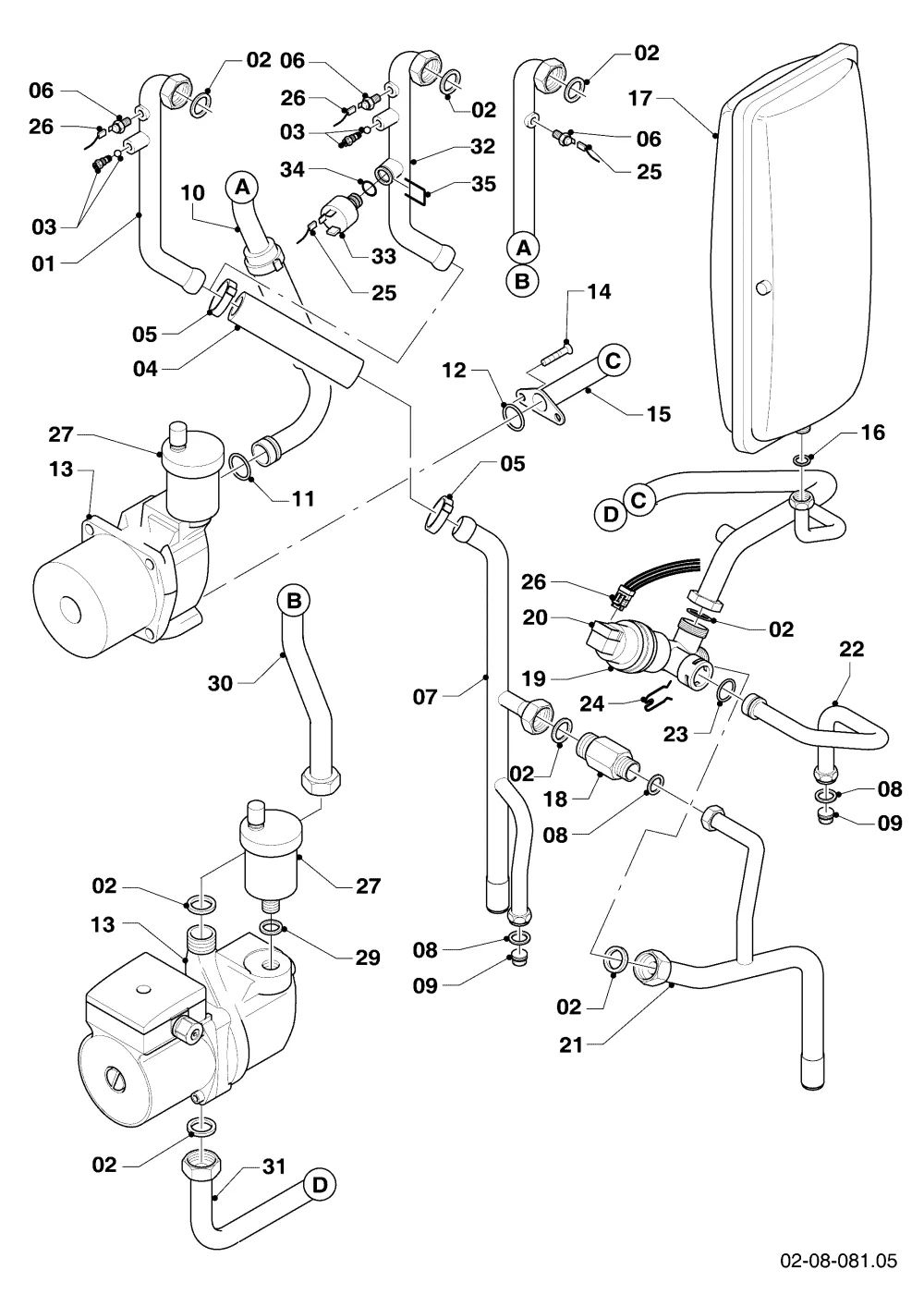

Hydraulikteile
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Stecker GP 210-77 115 Vaillant-Nr. | 0010032799
Teilenr. 0010032799
nicht dargestellt
17,50 €
Lieferzeit 10–40 Werktage
01
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022736
Teilenr. 022736
mit Pos. 02, 03, 04, 05 (2x)
51,60 €
Lieferzeit 1–4 Werktage
02
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
03
VAILLANT Entlüftungsschraube VIH RL 300-500 R1 | 140015
Teilenr. 140015
12,30 €
Lieferzeit 1–4 Werktage
04
VAILLANT Schlauch VWF 58 88 118 4 für Heizungsanlagen | 080387
Teilenr. 080387
mit Pos. 05
19,55 €
Lieferzeit 1–4 Werktage
05
VAILLANT Schelle Set 2 St VWF 58 88 118 4 | 0020052092
Teilenr. 0020052092
16,45 €
Lieferzeit 1–4 Werktage
06
06
VAILLANT Flachstecker VC 126/196/246/2-C mit Vaillant-Nr. | 0010048108
Teilenr. 0010048108
nicht dargestellt, Erdung NTC
10,25 €
Lieferzeit 1–4 Werktage
07
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022738
Teilenr. 022738
mit Pos. 02, 04, 05 (2x), 08, 09
67,20 €
Lieferzeit 1–4 Werktage
08
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
09
Vaillant Nippel VC 104/3-E u.w. Vaillant-Nr. | 0010047543
Teilenr. 0010047543
10,25 €
Lieferzeit 10–40 Werktage
10
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022739
Teilenr. 022739
mit Pos. 02, 06, 11, für Pumpe mit Spiralgehäuse Kunststoff
72,30 €
Lieferzeit 1–4 Werktage
11
VAILLANT O-Ring x10 VWF 58 88 118/4 Vaillant-Nr | 981151
Teilenr. 981151
16,45 €
Lieferzeit 1–4 Werktage
12
13
Nicht in unserem Sortiment
Teilenr. 160950
mit Pos. 11, 12, 14, 27, Spiralgehäuse Kunststoff, zukünftiger Auslauf wegen EU Verordnung
13
Vaillant VC 104/3-E Hocheffizienz Pumpe | 0010030634
Teilenr. 0010030634
mit Pos. 11, 12, 14, 27, Ersatz für Spiralgehäuse Kunststoff, Kabel bei Umrüstung mitbestellen
340,50 €
Lieferzeit 1–4 Werktage
13
Kabel VC 104/3-E Vaillant-Nr. für Heizungstechnik | 0010032754
Teilenr. 0010032754
notwendig bei Umrüstung
19,55 €
Lieferzeit 1–4 Werktage
13
Kabel VC 104/3-E Vaillant-Nr. für Heizungstechnik | 0010032753
Teilenr. 0010032753
notwendig bei Umrüstung
18,55 €
Lieferzeit 1–4 Werktage
13
Nicht in unserem Sortiment
Teilenr. 160970
mit Pos. 02, 29, Spiralgehäuse Guss, zukünftiger Auslauf wegen EU Verordnung
13
Vaillant Pumpe Hocheffizienz VC 126+196+246/2-C | 0010030636
Teilenr. 0010030636
mit Pos. 02, 29, Ersatz für Spiralgehäuse Guss, Kabel bei Umrüstung mitbestellen
413,00 €
Lieferzeit 1–4 Werktage
13
VAILLANT Kabel VC 136+206+276/2-E - Original Vaillant-Nr. | 0010032772
Teilenr. 0010032772
notwendig bei Umrüstung
30,90 €
Lieferzeit 1–4 Werktage
14
15
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022740
Teilenr. 022740
mit Pos. 02, 12, 16, für Pumpe mit Spiralgehäuse Kunststoff
Derzeit nicht lieferbar
16
VAILLANT Rechteckdichtring MAG 11-0/1 GX x10 | 981149
Teilenr. 981149
12,30 €
Lieferzeit 1–4 Werktage
17
Vaillant Ausdehnungsgefäß 10L VC 10+15+20+25+30 CS/1-5 R1 | 181051
Teilenr. 181051
mit Pos. 16
195,50 €
Lieferzeit 1–4 Werktage
18
Vaillant Überströmventil VC 126 196 246 E-C | 150238
Teilenr. 150238
mit Pos. 02, 08
36,10 €
Lieferzeit 1–4 Werktage
19
Vorrangumschaltventil VAS 106/3 Vaillant | 252457
Teilenr. 252457
mit Pos. 02, 20, 23, 24
206,00 €
Lieferzeit 1–4 Werktage
20
VAILLANT Stellantrieb VC 104/3-E für VU-Ventil | 140429
Teilenr. 140429
108,50 €
Lieferzeit 1–4 Werktage
21
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022741
Teilenr. 022741
mit Pos. 02, 08
49,60 €
Lieferzeit 1–3 Werktage
22
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022742
Teilenr. 022742
mit Pos. 08, 09, 23
32,00 €
Lieferzeit 1–4 Werktage
23
24
Klemmfeder x10 Anschlussset 0020170491 (Vaillant) | 219622
Teilenr. 219622
18,55 €
Lieferzeit 10–40 Werktage
25
Vaillant Kabelbaum VC 126+196+246/2-C - Original Vaillant-Nr. | 256149
Teilenr. 256149
26,80 €
Lieferzeit 10–40 Werktage
26
Vaillant Kabelbaum VC 136-E | Original Ersatzteil | 256131
Teilenr. 256131
VC 136-E
Derzeit nicht lieferbar
27
Vaillant Schnellentlüfter VAS 106/3 - für einfache Entlüftung | 061707
Teilenr. 061707
mit Pos. 29
36,10 €
Lieferzeit 1–4 Werktage
29
30
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022669
Teilenr. 022669
mit Pos. 02, für Pumpe mit Spiralgehäuse Guss
51,60 €
Lieferzeit 1–4 Werktage
31
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 022668
Teilenr. 022668
mit Pos. 02, 16, für Pumpe mit Spiralgehäuse Guss
123,00 €
Lieferzeit 1–4 Werktage
32
VAILLANT Rohr VC 126 196 246 2-C u.w. - Vaillant-Nr. | 113952
Teilenr. 113952
mit Pos. 02, 03, 04, 05 (2x), 34, 35
82,70 €
Lieferzeit 1–4 Werktage
33
VAILLANT Drucksensor VAS 106/3 - Original Vaillant-Nr. | 712087
Teilenr. 712087
mit Pos. 34, 35
53,70 €
Lieferzeit 1–4 Werktage
34
