Vaillant VC 185 E – Ersatzteile | 004075
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Brenner
Gasregelteile
Wärmetauscher
Verkleidungsteile
Luft-/Abgasführung
Luft-/Abgasführung (waagerecht)

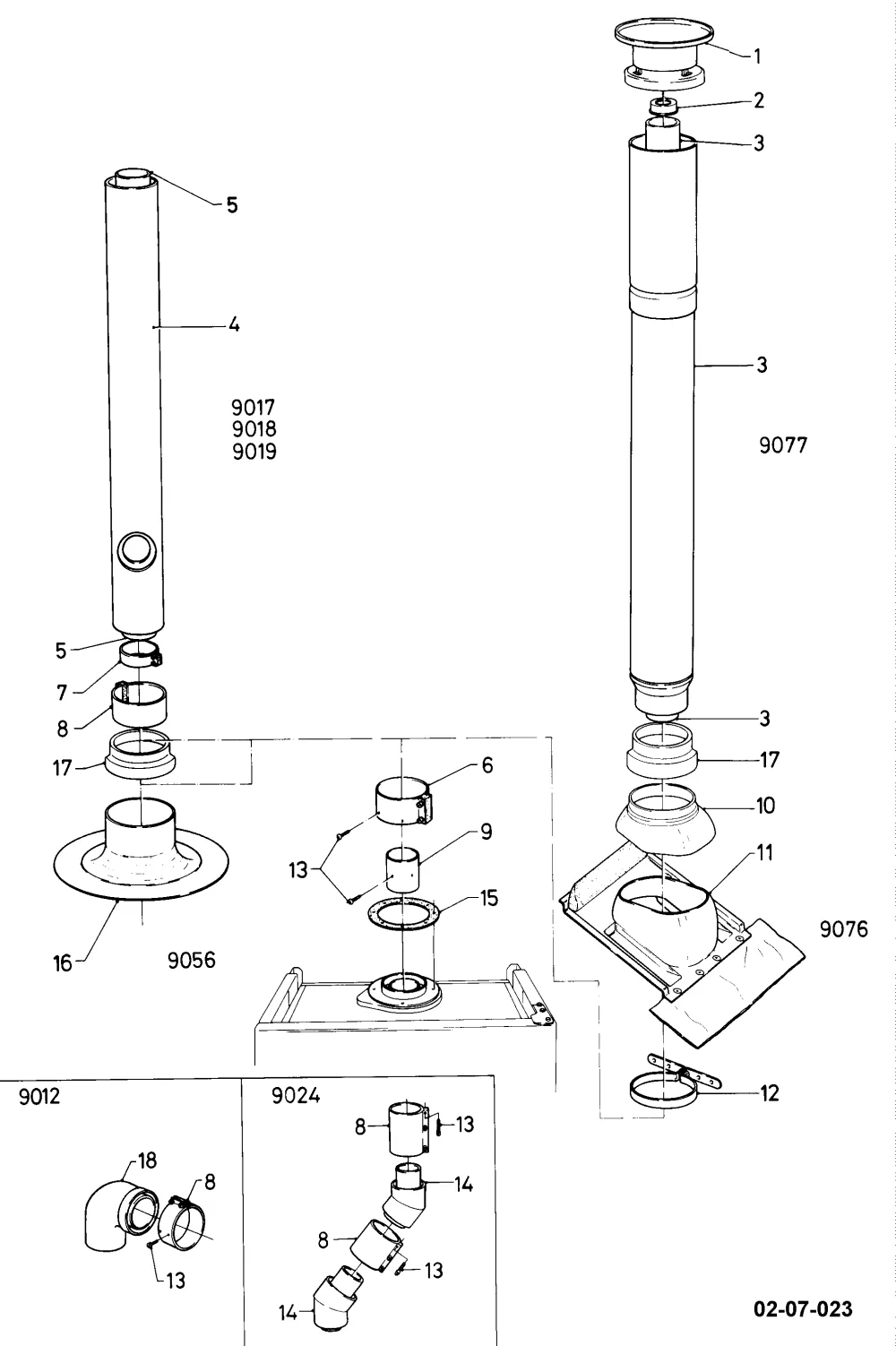

Luft-/Abgasführung (senkrecht)
Hydraulikteile
Hydraulikteile (Steuerleitungen)
Hydraulikteile (Anschlussteile)
Hydraulikteile (Gasanschlusshähne)
Schaltkasten
Schaltkasten (Einbauregler)
Pumpe
AusdehnungsgefäßLuft-/Abgasführung (senkrecht)
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Nicht in unserem Sortiment
Teilenr. 990295
für Dachfarbe rot, nicht dargestellt
01
01
Nicht in unserem Sortiment
Teilenr. 178447
rot
02
Nicht in unserem Sortiment
Teilenr. 0020107769
VC 185 E, D=47 mm (Abgas) bis 1m Verlängerung, ab 2m bis 3m Verlängerung 208523 (D=56,5 mm)
02
Nicht in unserem Sortiment
Teilenr. 208523
Abgas, D=56,5 mm
03
Nicht in unserem Sortiment
Teilenr. 995439
siehe Art.-Nrn.: 9077 (schwarz) oder 9079 (rot) nicht einzeln lieferbar
04
VAILLANT MAG-turbo 250/10 W Frischluftrohr 1m | 192927
Teilenr. 192927
Verlängerung (9017)
Derzeit nicht lieferbar
04
Nicht in unserem Sortiment
Teilenr. 995439
nicht mehr lieferbar, Ersatz: 2x 192927, 1x 282526 Verlängerung (9018)
05
Vaillant Abgasrohr 1000mm für MAG-turbo | 145974
Teilenr. 145974
Verlängerung (9017)
Derzeit nicht lieferbar
05
Nicht in unserem Sortiment
Teilenr. 145975
Verlängerung (9018)
05
Nicht in unserem Sortiment
Teilenr. 145976
Verlängerung (9019)
06
VAILLANT Schelle VC 112 E - Original Vaillant-Nr. | 0020228103
Teilenr. 0020228103
D=95,5x55
21,60 €
Lieferzeit 1–4 Werktage
07
VAILLANT MAG-turbo 250/10 W Schelle 63x70 | 282521
Teilenr. 282521
D=63x70
25,80 €
Lieferzeit 1–4 Werktage
08
VAILLANT MAG-turbo 250/10 W 95,5x100 Schelle | 282526
Teilenr. 282526
D=95,5x100
30,90 €
Lieferzeit 1–4 Werktage
09
Nicht in unserem Sortiment
Teilenr. 188668
10
VAILLANT MAG-turbo 250/10 W Abdeckung | 0010042411
Teilenr. 0010042411
27,80 €
Lieferzeit 1–4 Werktage
11
Vaillant Kunststoff-Universalpfanne schwarz für Schrägdach 25-50 Grad Neigung | 009076
Teilenr. 009076
Zubehör, nicht als Ersatzteil lieferbar
107,50 €
Lieferzeit 1–4 Werktage
12
Vaillant DDF 80/125 PP Senkr Bügel Befestigungsschelle | 154146
Teilenr. 154146
32,00 €
Lieferzeit 10–40 Werktage
13
MAG-turbo Schraube x10 250/10 (Vaillant) | 0010027609
Teilenr. 0010027609
12,30 €
Lieferzeit 1–4 Werktage
14
VAILLANT Bogen 45 Grad MAG-turbo 250/10 W - Vaillant-Nr. | 284897
Teilenr. 284897
123,00 €
Lieferzeit 1–4 Werktage
15
Vaillant Dichtung VC 112 E - Original Vaillant-Nr. | 980883
Teilenr. 980883
10,25 €
Lieferzeit 1–4 Werktage
16
Vaillant Flachdachkragen senkrecht | 009056
Teilenr. 009056
Zubehör, nicht als Ersatzteil lieferbar
70,03 €
Lieferzeit 1–3 Werktage
17
Reduzierring schwarz MAG-turbo 250/10 W Vaillant | 194125
Teilenr. 194125
nur erforderlich, wenn Pos. 10 einen Durchmesser von 133 mm hat
34,10 €
Lieferzeit 1–4 Werktage
17
Reduzierring rot MAG-turbo 250/10 W (Vaillant) | 194145
Teilenr. 194145
nur erforderlich, wenn Pos. 10 einen Durchmesser von 133 mm hat
14,40 €
Lieferzeit 1–4 Werktage
18
Nicht in unserem Sortiment
Teilenr. 995439
siehe Zubehör 9293 90-Grad-Bogen, nicht als Ersatzteil bestellbar
