Vaillant VK 108/7-2 E – Ersatzteile | 462685
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Brenner-Gasregelteile
Wärmetauscher
Verkleidungsteile
Rücklaufbeimischgruppe
Schaltkasten (Gehäuse)
Schaltkasten (Leiterplatten)

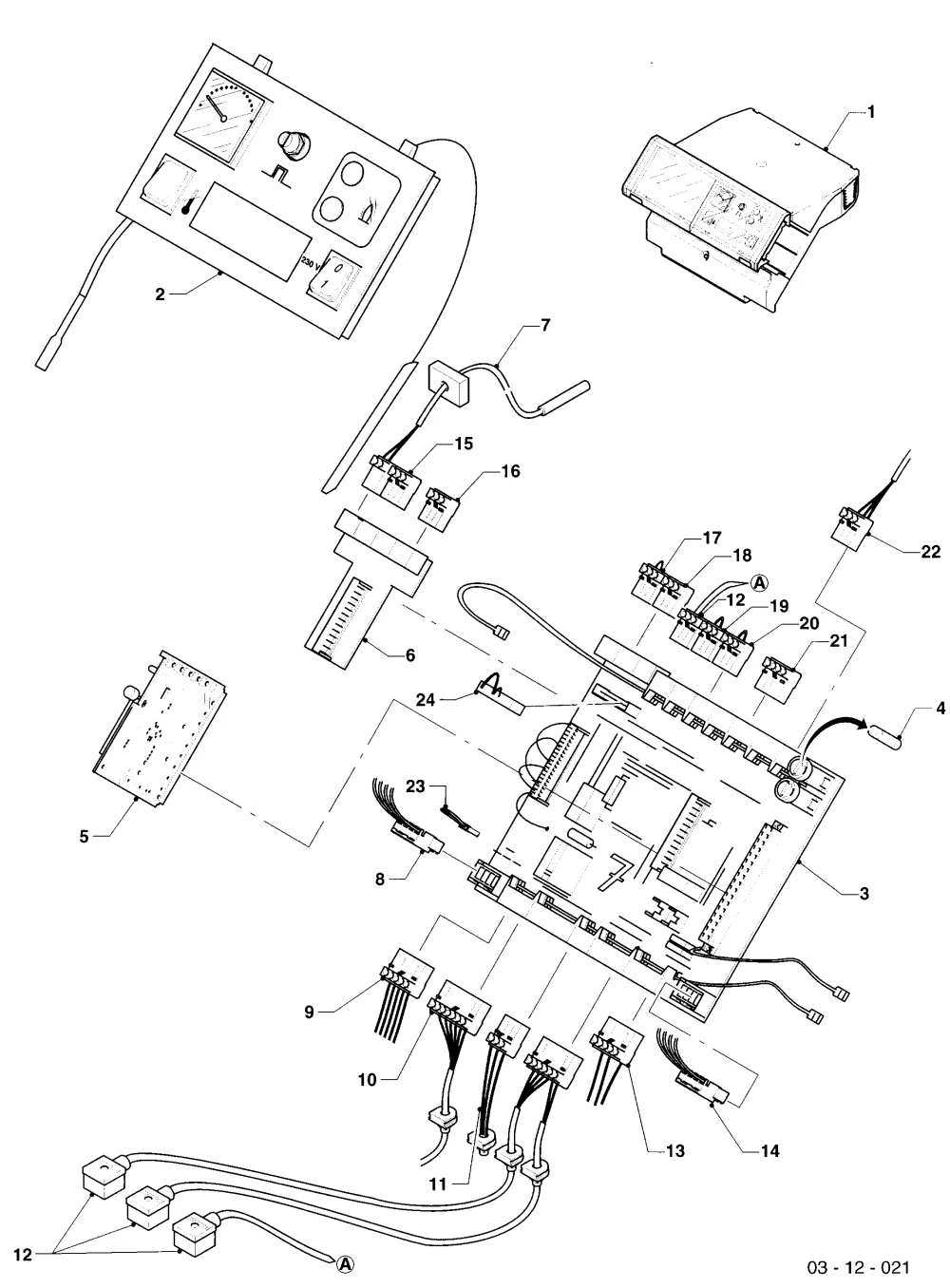

Schaltkasten (Reglerteil)Schaltkasten (Leiterplatten)
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Nicht in unserem Sortiment
Teilenr. 995439
Schaltleiste, komplett nicht als Ersatzteil lieferbar
02
Nicht in unserem Sortiment
Teilenr. 995439
Ersatzteile für Reglerteil siehe Baugruppe 12c Schaltkasten (Reglerteil)
03
Basisverdrahtungsplatine VK 60-156/7-2 (Vaillant) | 130409
Teilenr. 130409
mit Pos. 04,23-24
Derzeit nicht lieferbar
04
Vaillant Sicherungseinsatz 734084, VK 10-25/6-1 E-C | 734084
Teilenr. 734084
Derzeit nicht lieferbar
05
Vaillant VK 10-25/6-1 E-C Gasfeuerungsautomat | 100560
Teilenr. 100560
309,50 €
Lieferzeit 1–4 Werktage
06
Fühlerplatine GP 210 ProE Vaillant Leiterplatte | 130405
Teilenr. 130405
77,50 €
Lieferzeit 1–4 Werktage
07
08
Nicht in unserem Sortiment
Teilenr. 995439
siehe STB-Taster 257938 in Baugruppe 12c Schaltkasten (Reglerteil)
09
Nicht in unserem Sortiment
Teilenr. 734046
10
Nicht in unserem Sortiment
Teilenr. 734045
11
12
13
14
Nicht in unserem Sortiment
Teilenr. 995439
siehe Schalter Ein/Aus 257937 in Baugruppe 12c Schaltkasten (Reglerteil)
15
Vaillant Steckverbinder 3-polig Rast 5 VK 10-25/6-1 E-C | 733738
Teilenr. 733738
Bus/FBG (3-polig, rot)
Derzeit nicht lieferbar
16
Nicht in unserem Sortiment
Teilenr. 733745
DCF/AF (3-polig, gelb)
17
Vaillant Steckverbinder Rast 5, 3-polig | 733744
Teilenr. 733744
ex.Regler St1 (3-polig, orange)
Derzeit nicht lieferbar
18
Vaillant Steckverbinder 3-polig Rast 5 | 733741
Teilenr. 733741
ex.Regler St2 (3-polig, braun)
Derzeit nicht lieferbar
19
Vaillant Steckverbinder 3-polig Rast 5 VK 10-25 | 733743
Teilenr. 733743
Abgaskl. (3-polig, weiß)
Derzeit nicht lieferbar
20
VAILLANT Drosseleinsatz VK 10-25/6-1 E-C mit Vaillant-Nr. | 0010048320
Teilenr. 0010048320
Wassermangel (3-polig, grün)
10,25 €
Lieferzeit 1–4 Werktage
21
Vaillant Steckverbinder 4-polig Rast 5 VK | 733750
Teilenr. 733750
LP/UV (braun)
Derzeit nicht lieferbar
22
Nicht in unserem Sortiment
Teilenr. 733753
23
VAILLANT Brückenstecker VC 110 E - Original Vaillant-Nr. | 250790
Teilenr. 250790
11,30 €
Lieferzeit 10–40 Werktage
24
24
Nicht in unserem Sortiment
Teilenr. 733869
nicht dargestellt
