Vaillant VK 1504/9 – Ersatzteile | 301926

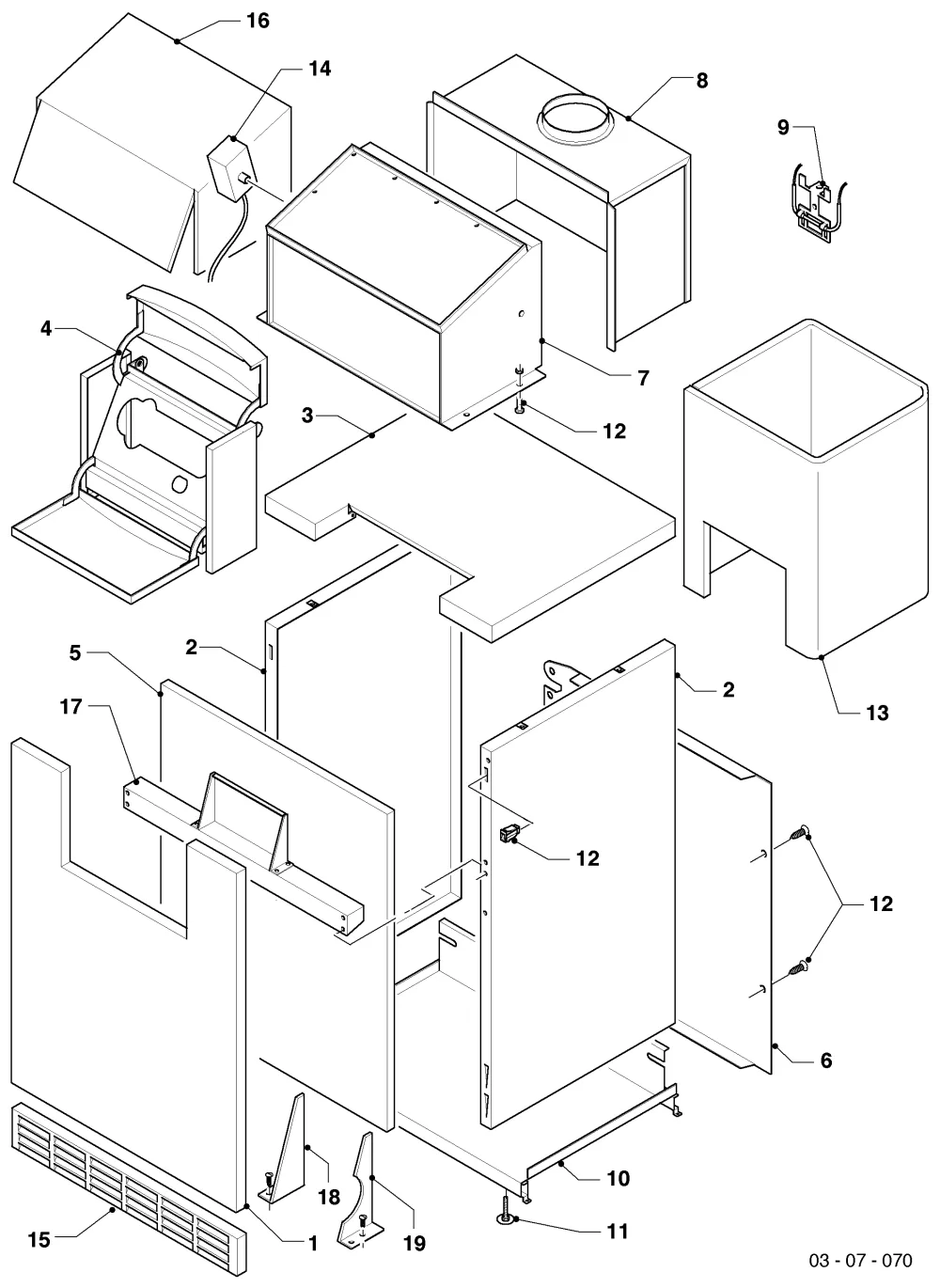

Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Verkleidungsteile
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Nicht in unserem Sortiment
Teilenr. 304917
Zubehörartikel, nicht als Ersatzteil bestellbar (nicht dargestellt)
00
Nicht in unserem Sortiment
Teilenr. 304918
Zubehörartikel, nicht als Ersatzteil bestellbar (nicht dargestellt)
00
Nicht in unserem Sortiment
Teilenr. 304919
Zubehörartikel, nicht als Ersatzteil bestellbar (nicht dargestellt)
00
Nicht in unserem Sortiment
Teilenr. 304920
Zubehörartikel, nicht als Ersatzteil bestellbar (nicht dargestellt)
01
Vaillant VK 1504/9 150kW Frontblech | 509582
Teilenr. 509582
VK 1504/9
330,00 €
Lieferzeit 10–40 Werktage
02
Seitenteil VK 654-1654/9 Vaillant | 509541
Teilenr. 509541
links = rechts
185,50 €
Lieferzeit 10–40 Werktage
03
Vaillant VK 1504/9 150 kW Deckel | 509574
Teilenr. 509574
VK 1504/9
247,50 €
Lieferzeit 10–40 Werktage
04
Gehäuse VK 654-1654/9 Vaillant-Nr. für Heiztechnik | 509026
Teilenr. 509026
299,00 €
Lieferzeit 10–40 Werktage
04
Set VC 104/3-E VAILLANT Firmenschild | 118096
Teilenr. 118096
bis 06/2013 (nicht dargestellt)
48,50 €
Lieferzeit 1–4 Werktage
04
VAILLANT Firmenschild VAR 150/4 R L und W Vaillant-Nr | 0020131003
Teilenr. 0020131003
ab 07/2013 (nicht dargestellt)
24,70 €
Lieferzeit 10–40 Werktage
05
VAILLANT Trennwand 150 kW VK 1504/9 | 509537
Teilenr. 509537
VK 1504/9
257,50 €
Lieferzeit 10–40 Werktage
06
150 kW Rückwand VK 1504/9 (Vaillant) | 509548
Teilenr. 509548
VK 1504/9
195,50 €
Lieferzeit 10–40 Werktage
06
VAILLANT Rückwand links VK 654-1654/9 | 509550
Teilenr. 509550
nicht dargestellt
44,40 €
Lieferzeit 10–40 Werktage
06
Vaillant VK 654-1654/9 Rückwand rechts | 509551
Teilenr. 509551
nicht dargestellt
44,40 €
Lieferzeit 10–40 Werktage
07
VAILLANT Abgassammler 150kW VK 1504/9 | 509598
Teilenr. 509598
VK 1504/9
361,00 €
Lieferzeit 10–40 Werktage
07
Drosseleinsatz Set VK 654-1654/9 (Vaillant) | 295502
Teilenr. 295502
für Abgasklappe (nicht dargestellt)
72,30 €
Lieferzeit 10–40 Werktage
07
Halter Welle VK 11-47/6-2 XE Vaillant-Nr. | 0020107762
Teilenr. 0020107762
für Abgasklappe (nicht dargestellt)
11,30 €
Lieferzeit 1–4 Werktage
07
Vaillant Befestigungssatz Abgassammler VK 654-1654/9 | 295436
Teilenr. 295436
nicht dargestellt
Derzeit nicht lieferbar
08
Strömungssicherung 150 kW VK 1504/9 Vaillant | 509590
Teilenr. 509590
VK 1504/9
226,50 €
Lieferzeit 10–40 Werktage
09
VAILLANT VK 654-1654/9 Abgastemperaturwächter | 295552
Teilenr. 295552
59,90 €
Lieferzeit 1–4 Werktage
10
VAILLANT VK 1504/9 Bodenblech 150 kW | 509510
Teilenr. 509510
VK 1504/9
185,50 €
Lieferzeit 10–40 Werktage
10
Bodenblech Halter 150kW VK 1504/9 (Vaillant) | 509502
Teilenr. 509502
VK 1504/9
128,50 €
Lieferzeit 10–40 Werktage
10
150kW VK 1504/9 Rahmen (Vaillant) | 509526
Teilenr. 509526
VK 1504/9, nicht dargestellt
226,50 €
Lieferzeit 10–40 Werktage
11
12
Befestigungssatz Seitenteil VK 114-474/8-E Vaillant-Nr. | 219656
Teilenr. 219656
41,30 €
Lieferzeit 1–4 Werktage
13
Vaillant Isolierung Kesselblock VK 1504/9 | 295563
Teilenr. 295563
VK 1504/9
723,00 €
Lieferzeit 10–40 Werktage
13
VAILLANT Klammer VK 654-1654/9 x8 | 219626
Teilenr. 219626
nicht dargestellt
36,10 €
Lieferzeit 10–40 Werktage
14
15
Vaillant Sockelblech VK 1504/9 150kW | 509566
Teilenr. 509566
VK 1504/9
164,50 €
Lieferzeit 10–40 Werktage
16
VAILLANT Abgassammler VK 1504/9 Isolierung | 295571
Teilenr. 295571
VK 1504/9
723,00 €
Lieferzeit 10–40 Werktage
16
VAILLANT Klammer VK 654-1654/9 x8 | 219626
Teilenr. 219626
nicht dargestellt
36,10 €
Lieferzeit 10–40 Werktage
17
150 kW Träger VK 1504/9 (VAILLANT) | 509558
Teilenr. 509558
VK 1504/9
179,00 €
Lieferzeit 10–40 Werktage
18
19
