Vaillant VK 20/K-1 E – Ersatzteile | 301802
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Brenner
Gasregelteile
Wärmetauscher
Verkleidungsteile
Schaltkasten (Gehäuse)
Schaltkasten (Leiterplatten)

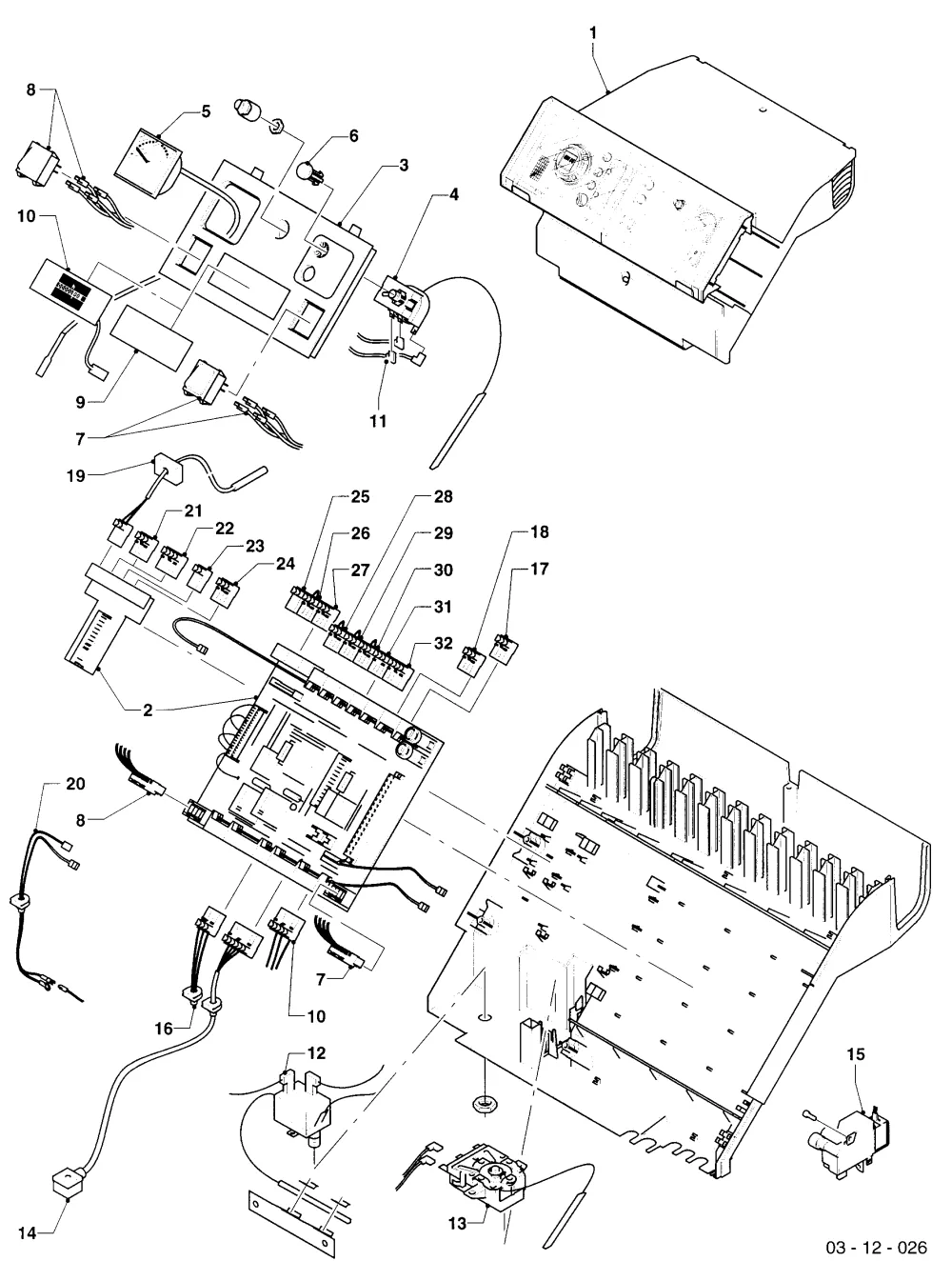

Schaltkasten (Reglerteil)Schaltkasten (Reglerteil)
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Nicht in unserem Sortiment
Teilenr. 995439
Schaltkasten 121216 ist nicht mehr lieferbar
02
Nicht in unserem Sortiment
Teilenr. 995439
Leiterplatten siehe Baugruppe 12b Schaltkasten (Leiterplatten)
03
Vaillant Deckel VK 10-25/6-1 E-C u.w. Original Ersatzteil | 209630
Teilenr. 209630
Derzeit nicht lieferbar
04
Temperaturbegrenzer 110°C VK 10-25/6-1 E-C (Vaillant) | 101119
Teilenr. 101119
72,30 €
Lieferzeit 1–4 Werktage
05
VAILLANT VIH 120/6 Thermometer Vaillant-Nr. | 101552
Teilenr. 101552
36,10 €
Lieferzeit 1–4 Werktage
06
07
08
09
Vaillant Blinddeckel Betriebsstundenzähler VK 209635 | 209635
Teilenr. 209635
Derzeit nicht lieferbar
11
12
VAILLANT Abgastemperaturwächter VK 10-25/6-1 E-C mit Vaillant-Nr. | 254009
Teilenr. 254009
ehemaliges Zubehör 300751
70,30 €
Lieferzeit 1–4 Werktage
13
Vaillant Kesseltemperaturregler VK 10-25/6-1 E-C 83 Grad C | 101120
Teilenr. 101120
106,50 €
Lieferzeit 1–4 Werktage
14
Nicht in unserem Sortiment
Teilenr. 090922
zur Gasarmatur (Typ SIGMA)
14
Nicht in unserem Sortiment
Teilenr. 089697
zur Gasarmatur (Typen TANDEM und NOVA)
15
VAILLANT Zündtransformator VC 107 E Vaillant-Nr. | 091246
Teilenr. 091246
77,50 €
Lieferzeit 1–4 Werktage
16
17
VAILLANT Stecker 3-polig grau VK 10-25/6-1 E-C | 0010048112
Teilenr. 0010048112
Netz (3-polig, grau)
10,25 €
Lieferzeit 1–4 Werktage
18
Nicht in unserem Sortiment
Teilenr. 733749
HP-B (4-polig, natur)
19
20
21
Vaillant Steckverbinder 3-polig Rast 5 VK 10-25/6-1 E-C | 733738
Teilenr. 733738
Bus/FBG (3-polig, rot)
Derzeit nicht lieferbar
22
Vaillant Steckverbinder Rast 5 4/2-polig rot | 733635
Teilenr. 733635
Bus/FBG (4-polig, rot)
Derzeit nicht lieferbar
23
Vaillant Rast 5 Stecker 2-polig VK 733726 | 733726
Teilenr. 733726
SpF (2-polig, blau)
Derzeit nicht lieferbar
24
Nicht in unserem Sortiment
Teilenr. 733745
AF (3-polig, gelb)
25
2-poliger Steckverbinder Rast 5 VK 10-25/6-1 E-C (Vaillant) | 733632
Teilenr. 733632
Störm.ex. (2-polig, schwarz)
Derzeit nicht lieferbar
26
Vaillant Steckverbinder Rast 5, 3-polig | 733744
Teilenr. 733744
ex.Regler St1 (3-polig, orange)
Derzeit nicht lieferbar
27
Vaillant Steckverbinder 3-polig Rast 5 | 733741
Teilenr. 733741
ex. Regler St2 (3-polig, braun)
Derzeit nicht lieferbar
28
Vaillant Rast 5 Stecker 3-polig für VK Modelle | 733742
Teilenr. 733742
GDW (3-polig, violett)
Derzeit nicht lieferbar
29
Vaillant Steckverbinder 3-polig Rast 5 VK 10-25 | 733743
Teilenr. 733743
Abgaskl. (3-polig, weiß)
Derzeit nicht lieferbar
30
VAILLANT Drosseleinsatz VK 10-25/6-1 E-C mit Vaillant-Nr. | 0010048320
Teilenr. 0010048320
Wassermangel (3-polig, grün)
10,25 €
Lieferzeit 1–4 Werktage
31
Vaillant Stecker Rast 5, 3-polig | VK 10-25 | 733736
Teilenr. 733736
Magnetv. ex. (3-polig, blau)
Derzeit nicht lieferbar
32
Vaillant Steckverbinder 4-polig Rast 5 VK | 733750
Teilenr. 733750
LP/UV (braun)
Derzeit nicht lieferbar
