Vaillant VNC 28+1 (UCHJ 5100000-51.....) – Ersatzteile | 0010012571
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Ausführung Ihres Geräts
Die genaue Typbezeichnung und das Baujahr stehen auf dem Typenschild des Geräts.

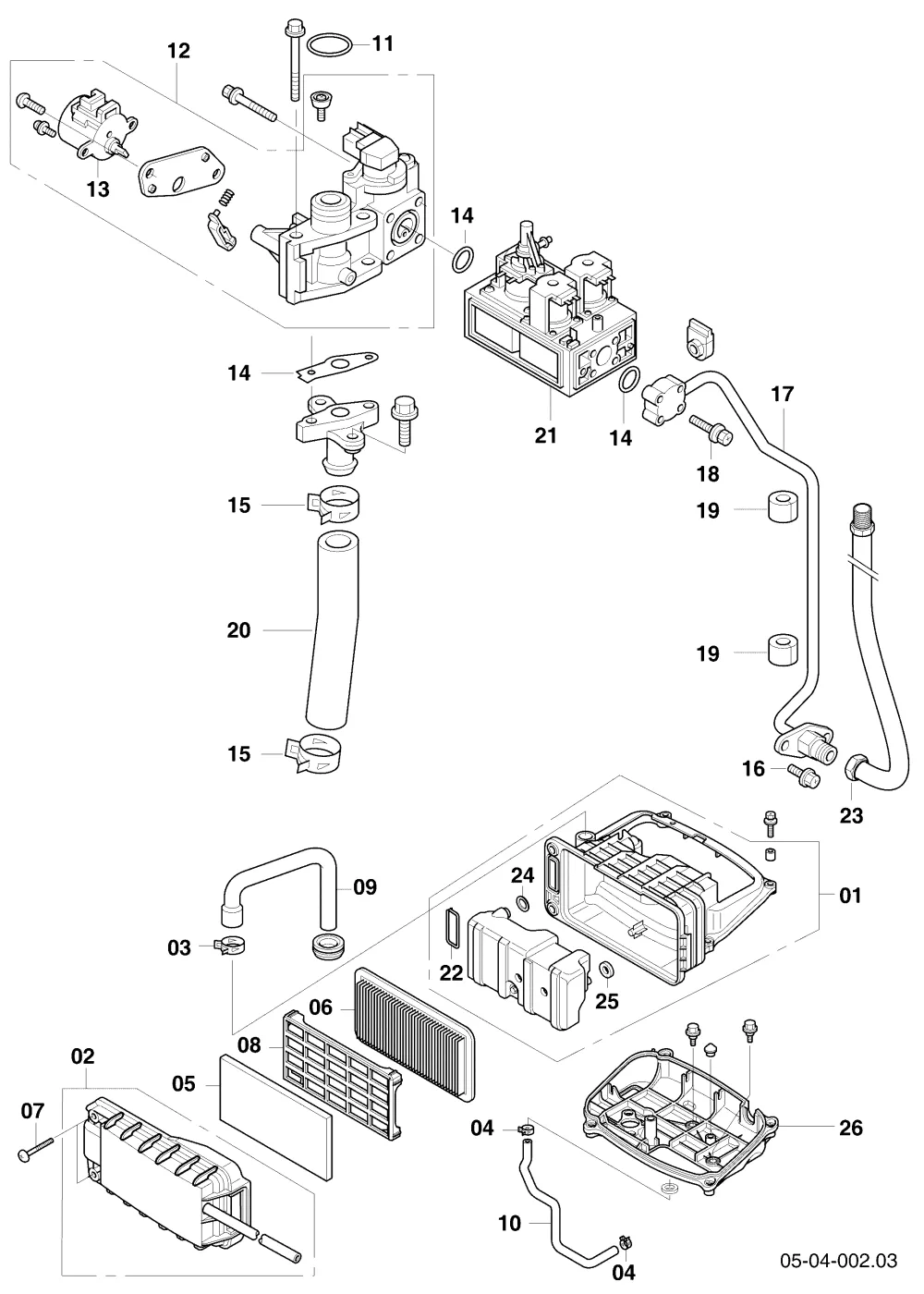

KWK-Modul Mischer, Gasventil, Luftfilter

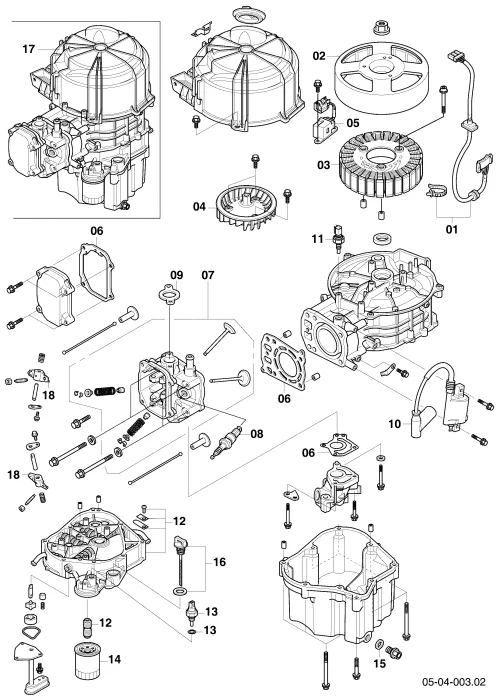

KWK-Modul Motorblock

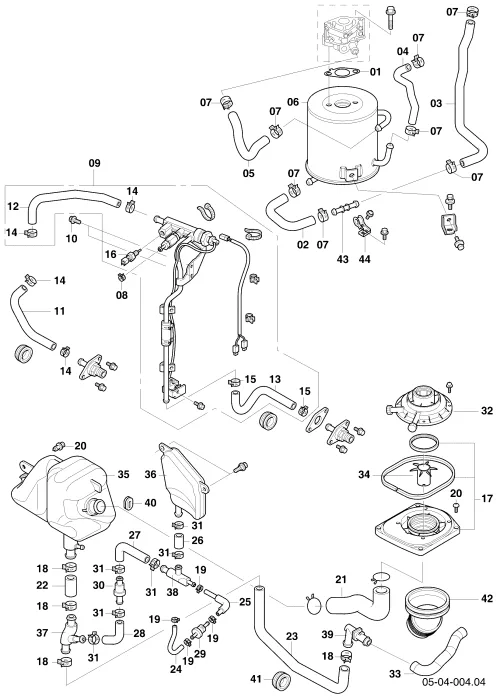

KWK-Modul Wärmetauscher, Wasserkreislauf, Abgassystem

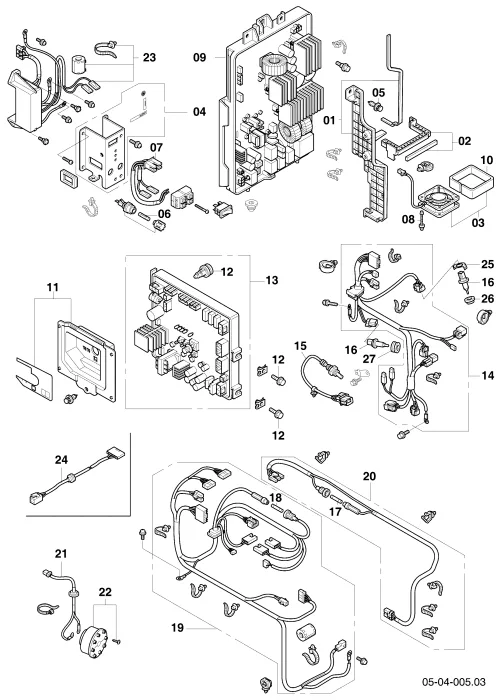

KWK-Modul Elektronik

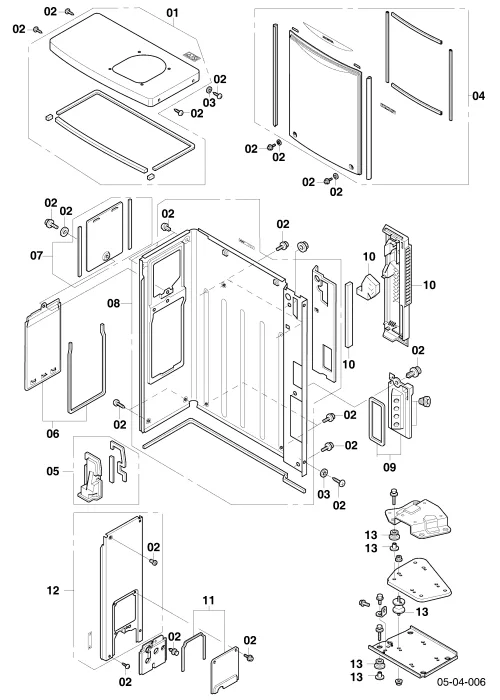

KWK-Modul Verkleidung

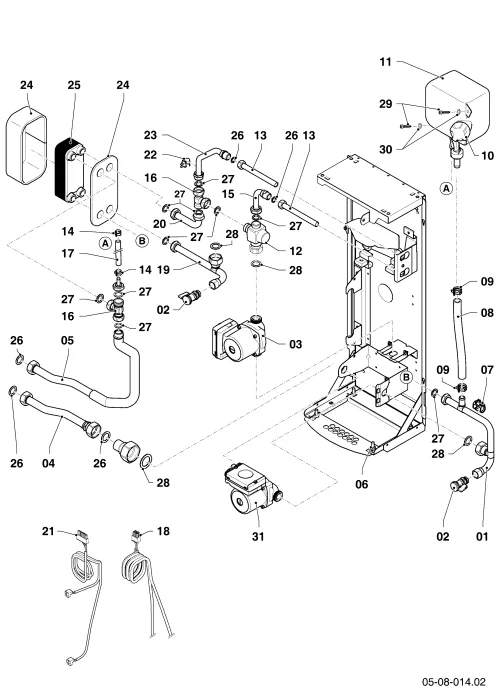

Wärmeauskopplungsmodul Hydraulik

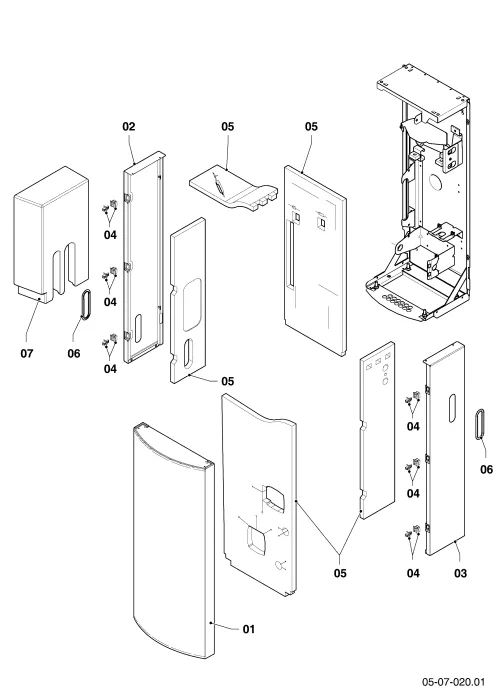

Wärmeauskopplungsmodul Verkleidung
SystemreglerKWK-Modul Mischer, Gasventil, Luftfilter
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
VAILLANT Wartungskit VNC 28+1 für UCHJ 50 von Vaillant | 0020115611
Teilenr. 0020115611
bei 6000, 18000, 30000, 42000, 54000 und 66000 Betriebsstunden. Achtung: Bei jeder Wartung Knopfzelle des Systemreglers austauschen (Typ CR2032, im Handel erhältlich).
340,50 €
Lieferzeit 1–4 Werktage
00
VAILLANT Wartungskit VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020115612
Teilenr. 0020115612
bei 12000, 36000 und 60000 Betriebsstunden. Achtung: Bei jeder Wartung Knopfzelle des Systemreglers austauschen (Typ CR2032, im Handel erhältlich). Bei 36000 Betriebsstunden Austausch der Gasarmatur 0020259943 (Pos. 21) erforderlich.
516,50 €
Lieferzeit 1–4 Werktage
00
Wartungskit 3 VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020115613
Teilenr. 0020115613
bei 24000, 48000 und 72000 Betriebsstunden. Achtung: Bei jeder Wartung Knopfzelle des Systemreglers austauschen (Typ CR2032, im Handel erhältlich). Bei 72000 Betriebsstunden Austausch der Gasarmatur 0020259943 (Pos. 21) erforderlich.
1.075,00 €
Lieferzeit 1–4 Werktage
00
Gaskugelhahn Eck R/Rp 1/2 mit Brandschutzeinrichtung Vaillant | 305864
Teilenr. 305864
Zubehör, nicht als Ersatzteil lieferbar (nicht dargestellt)
67,20 €
Lieferzeit 1–4 Werktage
01
Luftfilter VNC 28+1 Gehäuse (Vaillant) | 0020128004
Teilenr. 0020128004
mit Pos. 22
237,00 €
Lieferzeit 10–40 Werktage
02
VAILLANT Deckel VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020128005
Teilenr. 0020128005
incl. Schlauch (Kühlmittel Überdruckventil) und Schellen
62,00 €
Lieferzeit 10–40 Werktage
03
VAILLANT Schelle VNC 28+1 für 25-27 mm (10 Stück) | 0020128473
Teilenr. 0020128473
62,00 €
Lieferzeit 10–40 Werktage
04
Vaillant VNC 28+1 Schelle 13mm x10 | 0020128469
Teilenr. 0020128469
38,20 €
Lieferzeit 10–40 Werktage
05
VAILLANT VNC 28+1 Schaumstofffilter Vaillant-Nr. UCHJ 50 | 0020115501
Teilenr. 0020115501
30,90 €
Lieferzeit 10–40 Werktage
06
Vaillant VNC 28+1 Filter Papier UCHJ 50.. - Original Vaillant-Nr. | 0020115544
Teilenr. 0020115544
62,00 €
Lieferzeit 1–4 Werktage
07
VAILLANT Schraube VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020115564
Teilenr. 0020115564
10,25 €
Lieferzeit 10–40 Werktage
08
Gitter VNC 28+1 UCHJ 50 Vaillant-Nr. (Vaillant) | 0020115565
Teilenr. 0020115565
49,60 €
Lieferzeit 10–40 Werktage
09
VAILLANT VNC 28+1 Schlauch UCHJ 50.. Vaillant-Nr. | 0020127990
Teilenr. 0020127990
33,00 €
Lieferzeit 10–40 Werktage
10
Nicht in unserem Sortiment
Teilenr. 0020115504
bis 11/2014
10
Vaillant VNC 28+1 Schlauch mit Ölabscheider Vaillant-Nr. | 0020210877
Teilenr. 0020210877
ab 12/2014
150,00 €
Lieferzeit 10–40 Werktage
11
VAILLANT Dichtungssatz VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020115532
Teilenr. 0020115532
mit Pos. 14
36,10 €
Lieferzeit 10–40 Werktage
12
Gasmischergruppe VNC 28+1 UCHJ 50 Vaillant | 0020115531
Teilenr. 0020115531
mit Pos. 13 Achtung: Dichtungen Pos. 11 und 14 unbedingt erneuern, dafür bitte Dichtungssatz 0020115532 zusätzlich bestellen
351,00 €
Lieferzeit 1–4 Werktage
13
Vaillant VNC 28+1 Stellmotor Drosselklappe UCHJ 50 | 0020115539
Teilenr. 0020115539
159,50 €
Lieferzeit 10–40 Werktage
14
VAILLANT Dichtungssatz VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020115532
Teilenr. 0020115532
mit Pos. 11
36,10 €
Lieferzeit 10–40 Werktage
15
VAILLANT Schelle VNC 28+1 für 25-27 mm (10 Stück) | 0020128473
Teilenr. 0020128473
62,00 €
Lieferzeit 10–40 Werktage
16
VAILLANT Befestigungssatz VNC 28+1 für UCHJ 50 Vaillant-Nr. | 0020128007
Teilenr. 0020128007
62,00 €
Lieferzeit 10–40 Werktage
17
Gasrohr VNC 28+1 UCHJ 50mm (Vaillant) | 0020115498
Teilenr. 0020115498
Achtung: Dichtung Pos. 14 unbedingt erneuern, dafür bitte Dichtungssatz 0020115532 zusätzlich bestellen
195,50 €
Lieferzeit 10–40 Werktage
18
VAILLANT Schraube VNC 28+1 UCHJ 50 Vaillant-Nr. | 0020115529
Teilenr. 0020115529
12,30 €
Lieferzeit 10–40 Werktage
19
Vaillant Rohrdurchführung VNC 28+1 für UCHJ 50 | 0020115530
Teilenr. 0020115530
22,70 €
Lieferzeit 10–40 Werktage
20
Vaillant VNC 28+1 Gasgemischansaugung Schlauch | 0020115543
Teilenr. 0020115543
51,60 €
Lieferzeit 10–40 Werktage
21
Vaillant VNC 28+1 Gasarmatur UCHJ 50 | 0020259943
Teilenr. 0020259943
mit Pos. 11, 14
289,00 €
Lieferzeit 10–40 Werktage
22
Vaillant VNC 28+1 Dichtung Vaillant-Nr. UCHJ 50.. | 0020115503
Teilenr. 0020115503
14,40 €
Lieferzeit 10–40 Werktage
23
Vaillant VNC 28+1 Gasanschluss Schlauch UCHJ 50 | 0020115568
Teilenr. 0020115568
Es ist ausschließlich dieser Schlauch zulässig.
133,50 €
Lieferzeit 10–40 Werktage
24
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar
25
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar
26
VAILLANT VNC 28+1 Gehäuse Unterteil Luftfilterkasten | 0020214111
Teilenr. 0020214111
54,80 €
Lieferzeit 10–40 Werktage
