Vaillant VSC S 196-C 200 – Ersatzteile | 302629
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

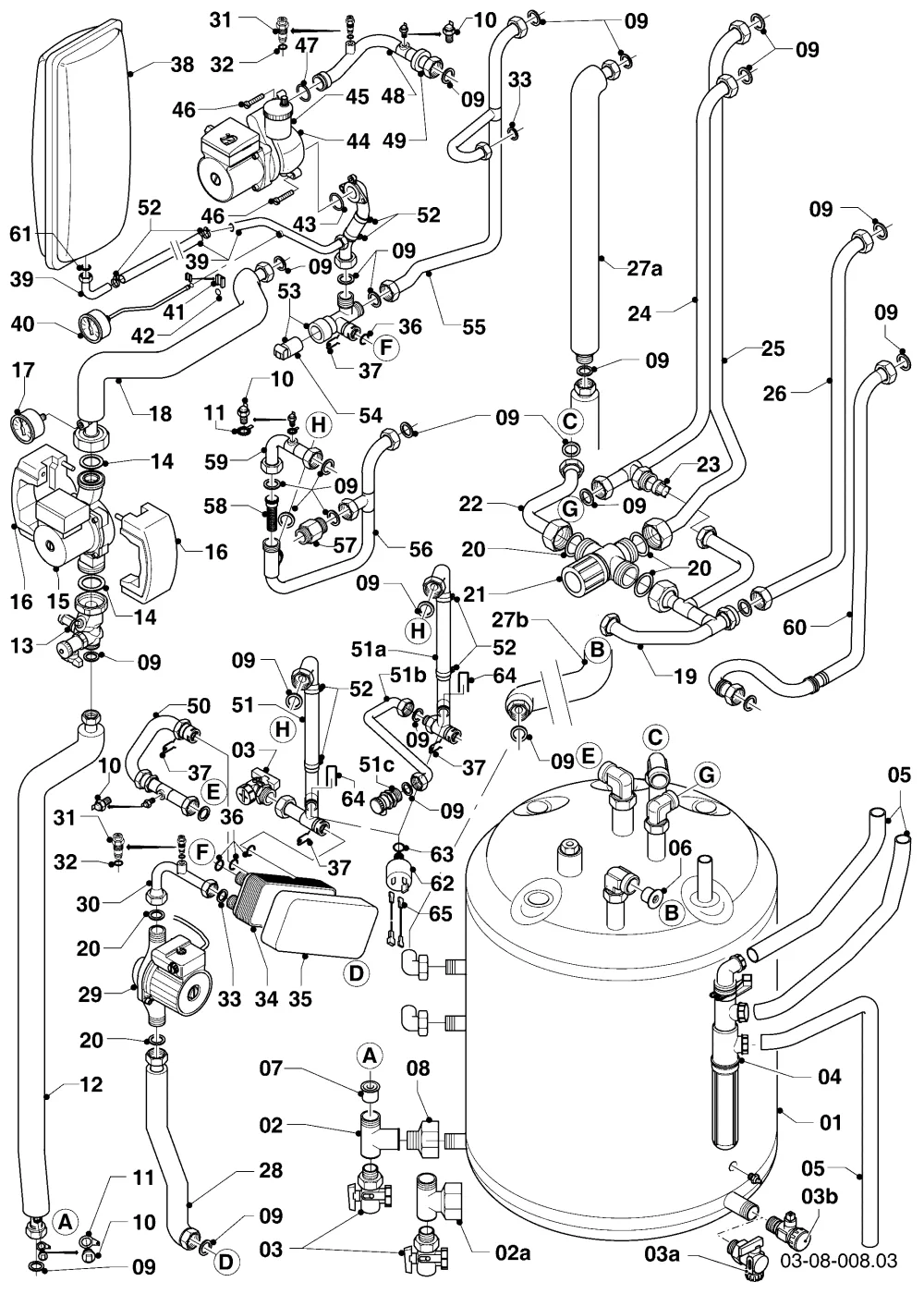

Hydraulik
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
Stecker GP 210-77 115 Vaillant-Nr. | 0010032799
Teilenr. 0010032799
nicht dargestellt
17,50 €
Lieferzeit 10–40 Werktage
01
Vaillant Speicher VSC S 126+196/2-C 180/200 | 117229
Teilenr. 117229
siehe Baugruppe 06b Warmwasserspeicher
1.034,00 €
Lieferzeit 1–3 Werktage
02
VAILLANT T-Stück K.F.E.-Hahn Speicher VSC 126/196 140/150 | 129257
Teilenr. 129257
bis Bj. 12/2004
65,10 €
Lieferzeit 1–4 Werktage
02a
VAILLANT T-Stück K.F.E.-Hahn 126/196 180/200 - VSC Modell | 0020013482
Teilenr. 0020013482
ab Bj. 01/2005
123,00 €
Lieferzeit 1–4 Werktage
03
VAILLANT Entleerungsventil K.F.E.-Hahn VIH QW 190/1 E | 082244
Teilenr. 082244
65,10 €
Lieferzeit 10–40 Werktage
03a
Nicht in unserem Sortiment
Teilenr. 995439
bitte Pos. 03b bestellen
03b
VAILLANT VIH QW 190/1 E Wartungshahn | 0020187026
Teilenr. 0020187026
25,80 €
Lieferzeit 1–4 Werktage
04
VAILLANT VAS 106/3 Siphon mit Anschluss für Vaillant-Nr. | 0020038571
Teilenr. 0020038571
59,90 €
Lieferzeit 1–4 Werktage
05
Vaillant Kondensatleitung 306287 für ecoLEVEL | 095624
Teilenr. 095624
38,20 €
Lieferzeit 1–4 Werktage
06
VAILLANT Ventil FI 010 VSC S 126+196/2-C 180/200 | 117230
Teilenr. 117230
119,00 €
Lieferzeit 1–4 Werktage
07
08
VAILLANT VIH QW 190/1 E Reduzierstück | 117215
Teilenr. 117215
bis Bj. 12/2004
59,90 €
Lieferzeit 1–4 Werktage
09
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
10
11
VAILLANT Flachstecker VC 126/196/246/2-C mit Vaillant-Nr. | 0010048108
Teilenr. 0010048108
10,25 €
Lieferzeit 1–4 Werktage
12
Vaillant Solarrohr VSC S 196-C 200 | Art. 117224
Teilenr. 117224
mit Pos. 09-11
Derzeit nicht lieferbar
13
Entleerung mit Durchflussmesser VSC S 126+196/2-C 180/200 (Vaillant) | 117202
Teilenr. 117202
mit Pos. 09, 14
195,50 €
Lieferzeit 1–4 Werktage
14
VAILLANT Rechteckdichtring Solarstation Vaillant-Nr | 980325
Teilenr. 980325
10,25 €
Lieferzeit 1–4 Werktage
15
Nicht in unserem Sortiment
Teilenr. 117212
mit Pos. 14
16
17
VAILLANT Manometer VSC S 126+196/2-C 180/200 - Vaillant-Nr. | 117209
Teilenr. 117209
93,00 €
Lieferzeit 1–4 Werktage
18
Vaillant Solar Rohr VSC S 196-C 200 | 117222
Teilenr. 117222
mit Pos. 09, 14
Derzeit nicht lieferbar
19
Vaillant VSC S 196-C 200 Hydraulik Rohr | 117218
Teilenr. 117218
mit Pos. 09, 20
Derzeit nicht lieferbar
20
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar
21
VAILLANT VSC S 196-C 200 thermostatische Mischbatterie | 117211
Teilenr. 117211
mit Pos. 20
137,50 €
Lieferzeit 1–4 Werktage
22
Vaillant Warmwasserrohr VSC S 196-C 200 | 117225
Teilenr. 117225
mit Pos. 09, 20
Derzeit nicht lieferbar
23
Vaillant Rückschlagventil VSC D 146+206/4-5 150 R1 | 117231
Teilenr. 117231
36,10 €
Lieferzeit 1–4 Werktage
24
Vaillant Kaltwasserrohr VSC S 196-C 200 | 117219
Teilenr. 117219
Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
25
Vaillant Rohr Mixed VSC S 196-C 200 | 117220
Teilenr. 117220
mit Pos. 09, 20
Derzeit nicht lieferbar
26
Vaillant Zirkulationsrohr VSC S 196-C 200 | 117226
Teilenr. 117226
mit Pos. 09
Derzeit nicht lieferbar
27a
Vaillant Solarrohr VSC S 196-C 200 (oben) | 117298
Teilenr. 117298
mit Pos. 09
Derzeit nicht lieferbar
27b
Vaillant Solar Rohr VSC S 196-C 200 unten | 117223
Teilenr. 117223
mit Pos. 09
Derzeit nicht lieferbar
28
Vaillant VSC S 196-C 200 - Vaillant-Nr. | 117217
Teilenr. 117217
mit Pos. 09, 20
49,60 €
Lieferzeit 10–40 Werktage
29
Ladepumpe VSC 140/150 R1 für Vaillant 126+196-C | 160953
Teilenr. 160953
mit Pos. 20
371,50 €
Lieferzeit 1–4 Werktage
30
Vaillant VSC 126+196-C Ladepumpe 140/150 R1 | 094045
Teilenr. 094045
mit Pos. 20, 31 - 33
109,50 €
Lieferzeit 1–4 Werktage
31
VAILLANT Entlüftungsschraube VIH RL 300-500 R1 | 140015
Teilenr. 140015
12,30 €
Lieferzeit 1–4 Werktage
32
Vaillant O-Ring Decoupling Modul 3-8 kW 10-15 kW (x10) | 981166
Teilenr. 981166
11,30 €
Lieferzeit 1–4 Werktage
33
Rechteckdichtring 13,0 x 18,3 x 1,5 1/2 (VAILLANT) | 981142
Teilenr. 981142
11,30 €
Lieferzeit 1–4 Werktage
34
Vaillant Wärmetauscher BW 12 Platten VSC 126+196-C 140/150 R1 | 065111
Teilenr. 065111
mit Pos. 33, 36, 37
206,00 €
Lieferzeit 1–4 Werktage
34
VAILLANT Wärmetauscher BW 20 Platten VSC 126+196-C 140/150 R1 | 0020023153
Teilenr. 0020023153
mit Pos. 33, 36, 37
232,00 €
Lieferzeit 1–4 Werktage
35
36
37
Klemmfeder x10 Anschlussset 0020170491 (Vaillant) | 219622
Teilenr. 219622
18,55 €
Lieferzeit 10–40 Werktage
38
Vaillant Ausdehnungsgefäß 10L VC 10+15+20+25+30 CS/1-5 R1 | 181051
Teilenr. 181051
mit Pos. 61
195,50 €
Lieferzeit 1–4 Werktage
39
Pumpe-ADG VSC S 196-C 200 Vaillant Rohr | 117221
Teilenr. 117221
mit Pos. 09, 33, 43
Derzeit nicht lieferbar
40
VAILLANT VSC 126+196-C Manometer Schaltkasten R1 | 101279
Teilenr. 101279
32,00 €
Lieferzeit 1–4 Werktage
41
Halter VC 104/3-E Vaillant-Nr. für Heizungstechnik | 0020107709
Teilenr. 0020107709
10,25 €
Lieferzeit 1–4 Werktage
42
43
44
Heizung Pumpe VSC 126+196-C 140/150 R1 (Vaillant) | 160954
Teilenr. 160954
mit Pos. 43, 45-47, zukünftiger Auslauf wegen EU Verordnung
Derzeit nicht lieferbar
44
Vaillant VC 104/3-E Hocheffizienz Pumpe | 0010030634
Teilenr. 0010030634
mit Pos. 43, 45-47, Kabel bei Umrüstung mitbestellen
340,50 €
Lieferzeit 1–4 Werktage
44
VAILLANT Kabel VSC 126+196-C 140/150 R1 u.w. - Vaillant-Nr. | 0010032755
Teilenr. 0010032755
notwendig bei Umrüstung
23,70 €
Lieferzeit 1–4 Werktage
45
Vaillant Schnellentlüfter VAS 106/3 - für einfache Entlüftung | 061707
Teilenr. 061707
36,10 €
Lieferzeit 1–4 Werktage
46
47
VAILLANT O-Ring x10 VWF 58 88 118/4 Vaillant-Nr | 981151
Teilenr. 981151
16,45 €
Lieferzeit 1–4 Werktage
48
Vaillant PWT VSC 126+196-C Heizungspumpe R1 | 083538
Teilenr. 083538
mit Pos. 09, 10, 31, 32, 47
119,00 €
Lieferzeit 1–4 Werktage
49
Dichtung Rohrdurchführung MAG-sine 325/9 W (Vaillant) | 0020085467
Teilenr. 0020085467
11,30 €
Lieferzeit 1–4 Werktage
50
Vaillant Wellflex SWT VSC 126+196-C R1 u.w. Rohr | 083998
Teilenr. 083998
mit Pos. 09, 10, 36, 37
133,50 €
Lieferzeit 1–4 Werktage
51
K.F.E.-Hahn SWT VSC 126+196-C 140/150 R1 (Vaillant) | 0020017101
Teilenr. 0020017101
bis Bj. 04/2005 (mit Pos. 09, 36, 37, 52, 62 - 65)
113,00 €
Lieferzeit 1–4 Werktage
51a
Vaillant KFE-Hahn Anschlussrohr VSC S 196-C 200 | 0020013483
Teilenr. 0020013483
ab Bj. 04/2005 Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
51b
Vaillant Entleerungsrohr VSC S 196-C 200 | 0020013484
Teilenr. 0020013484
ab Bj. 04/2005 (mit Pos. 09), Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
51c
Vaillant KFE 1/2 Installations-Set 306702 | 106350
Teilenr. 106350
ab Bj. 04/2005
34,10 €
Lieferzeit 1–4 Werktage
52
VAILLANT Schelle Set 2 St VWF 58 88 118 4 | 0020052092
Teilenr. 0020052092
16,45 €
Lieferzeit 1–4 Werktage
53
Vorrangumschaltventil VAS 106/3 Vaillant | 252457
Teilenr. 252457
mit Pos. 54
206,00 €
Lieferzeit 1–4 Werktage
54
VAILLANT Stellantrieb VC 104/3-E für VU-Ventil | 140429
Teilenr. 140429
108,50 €
Lieferzeit 1–4 Werktage
55
VAILLANT HR/Abzweig Überströmventil VSC 126 196-C 140/150 R1 | 094041
Teilenr. 094041
mit Pos. 09, 33
136,50 €
Lieferzeit 1–4 Werktage
56
Nicht in unserem Sortiment
Teilenr. 094039
mit Pos. 09
57
Vaillant Überströmventil VC 126 196 246 E-C | 150238
Teilenr. 150238
36,10 €
Lieferzeit 1–4 Werktage
58
59
Vaillant PWT SWT VSC 126+196-C R1 - Rohr 140/150 mm | 094038
Teilenr. 094038
mit Pos. 09, 10
93,00 €
Lieferzeit 10–40 Werktage
60
Gasrohr VSC 140/150 R1 u.w. (Vaillant VSC 126+196-C) | 123481
Teilenr. 123481
mit Pos. 09, 33
154,00 €
Lieferzeit 10–40 Werktage
61
VAILLANT Rechteckdichtring MAG 11-0/1 GX x10 | 981149
Teilenr. 981149
12,30 €
Lieferzeit 1–4 Werktage
62
VAILLANT Drucksensor VAS 106/3 - Original Vaillant-Nr. | 712087
Teilenr. 712087
mit Pos. 63
53,70 €
Lieferzeit 1–4 Werktage
63
VAILLANT O-Ring x10 für VWF 157197/4 u.w. Modelle | 981154
Teilenr. 981154
19,55 €
Lieferzeit 1–4 Werktage
64
65
Vaillant Drucksensor Kabel VSC 126/196 | 0020017100
Teilenr. 0020017100
Dieser Artikel ist nicht mehr lieferbar.
Derzeit nicht lieferbar
