Vaillant VWS 103/2 – Ersatzteile | 0010002788
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile

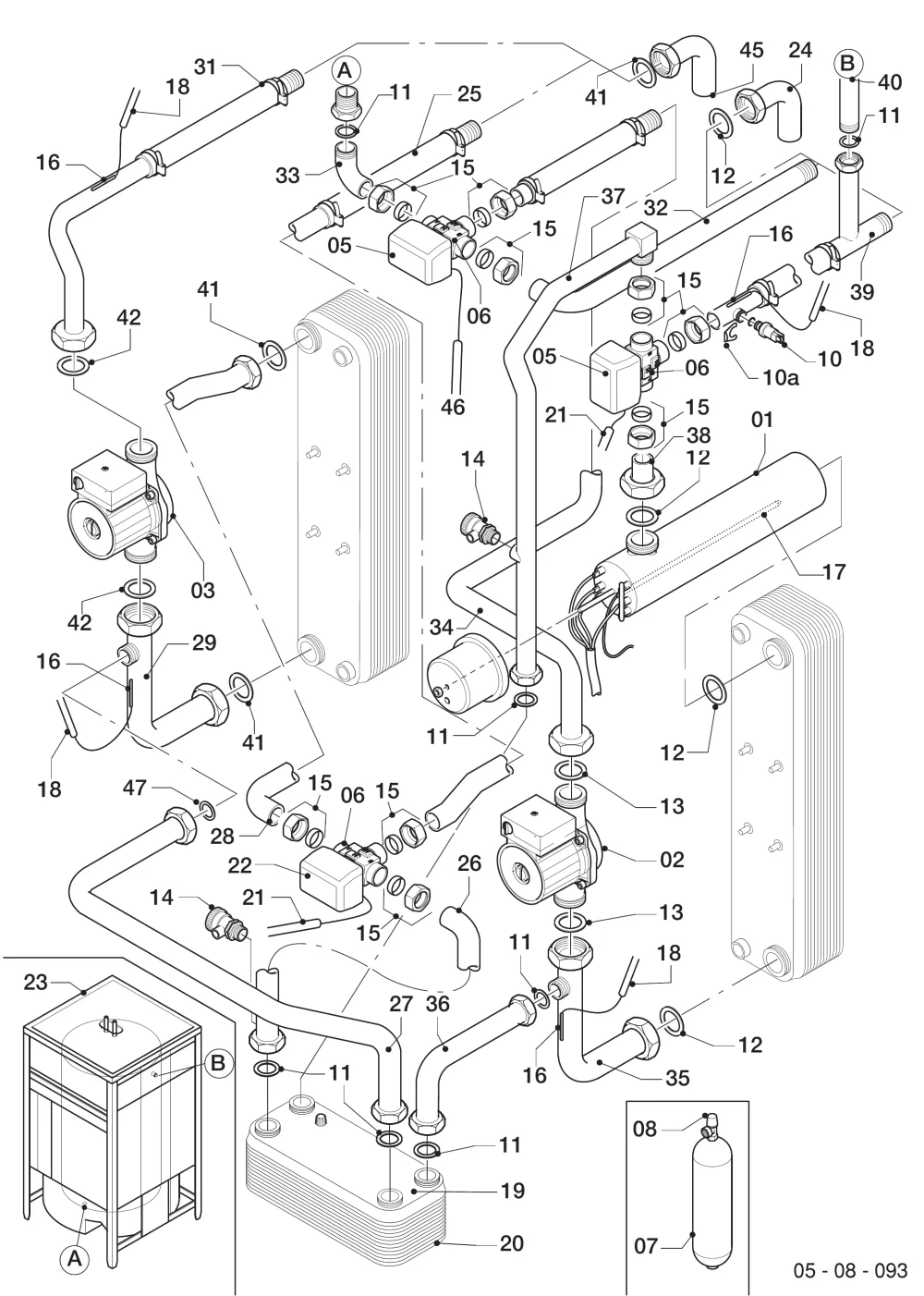

Hydraulik
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
00
VAILLANT Kabelbaum Zusatzheizung VWL 141-171/3 S - Vaillant-Nr. | 0020150098
Teilenr. 0020150098
nicht dargestellt
48,50 €
Lieferzeit 1–4 Werktage
01
VAILLANT VWL 141-171/3 S Zusatzheizung elektrisch | 0020038740
Teilenr. 0020038740
464,50 €
Lieferzeit 1–4 Werktage
02
Vaillant Heizkreispumpe RS25/7 für VWS 103/2 | 0020038747
Teilenr. 0020038747
VWS 103/2, mit Pos. 13 Zukünftiger Auslauf wegen EU Verordnung
Ersetzt durch
Vaillant VWS 103/2 Hocheffizienz Pumpe | 0010030655
02
Vaillant VWS 103/2 Hocheffizienz Pumpe | 0010030655
Teilenr. 0010030655
VWS 103/2, mit Pos. 13 Kabel bei Umrüstung mitbestellen
361,00 €
Lieferzeit 1–4 Werktage
02
Kabel VWS 63-103/2 Vaillant-Nr. | 0010032781
Teilenr. 0010032781
Notwendig bei Umrüstung
30,90 €
Lieferzeit 1–4 Werktage
03
Vaillant VWS 103/2 Hocheffizienz Pumpe | 0010030676
Teilenr. 0010030676
VWS 103/2, mit Pos. 42
982,00 €
Lieferzeit 1–4 Werktage
04
Nicht in unserem Sortiment
Teilenr. 995439
Bauteil trifft für diese Geräte nicht zu
05
Stellantrieb VWF 58 88 118/4 Vaillant | 0020038758
Teilenr. 0020038758
237,00 €
Lieferzeit 1–4 Werktage
06
VAILLANT 3/2-Wege Ventil VWF 58+88+118/4 | 0020032008
Teilenr. 0020032008
278,50 €
Lieferzeit 1–4 Werktage
06
Einsatz 22mm VWF 58+88+118/4 (Vaillant) | 280333
Teilenr. 280333
für Pos. 06, nicht dargestellt
106,50 €
Lieferzeit 1–4 Werktage
07
VAILLANT Ausdehnungsgefäß Sole VWL 141-171/3 S | 0020031984
Teilenr. 0020031984
98,20 €
Lieferzeit 1–4 Werktage
07
Vaillant O-Ring VAS 106/3 x10 | 0020107696
Teilenr. 0020107696
nicht dargestellt
12,30 €
Lieferzeit 1–4 Werktage
07
VAILLANT VWL 141-171/3 S Schelle | 0020066199
Teilenr. 0020066199
nicht dargestellt
36,10 €
Lieferzeit 10–40 Werktage
07
Vaillant Reduziernippel für Ausdehnungsgefäß VWS 63-103/2 | 0020064071
Teilenr. 0020064071
nicht dargestellt, -02/2008
59,90 €
Lieferzeit 1–4 Werktage
08
Vaillant Sicherheitsventil 306708 Aufputz Anschlusskonsole VC | 190721
Teilenr. 190721
44,40 €
Lieferzeit 1–4 Werktage
10
Vaillant Wasserdrucksensor VE 6-28/R1 - für verschiedene Modelle | 0020059717
Teilenr. 0020059717
32,00 €
Lieferzeit 1–4 Werktage
10a
11
VAILLANT Rechteckdichtring 3/4 x10 17,0x24,0x2,0 | 981140
Teilenr. 981140
11,90 €
Lieferzeit 1–3 Werktage
12
Rechteckdichtring 1 1/4 Set a 3 für Decoupling Module 3-8 kW Vaillant | 0020032001
Teilenr. 0020032001
16,45 €
Lieferzeit 1–4 Werktage
13
Rechteckdichtring 1 1/2 Set a 4 St. VWF 58+88+118 (Vaillant) | 0020038759
Teilenr. 0020038759
16,45 €
Lieferzeit 1–4 Werktage
14
15
Quetschverschraubung VWF 58+88+118/4 Vaillant-Nr. | 0020040506
Teilenr. 0020040506
59,90 €
Lieferzeit 1–4 Werktage
16
Vaillant VR11 Sensor Temperatur intern VWL 141-171/3 S | 0020038756
Teilenr. 0020038756
46,50 €
Lieferzeit 1–4 Werktage
17
Vaillant STB Zusatzheizung VWL 141-171/3 S Vaillant-Nr. | 560680
Teilenr. 560680
171,00 €
Lieferzeit 1–4 Werktage
18
Kabelbaum Sensor VWL 62-102/3 S Vaillant | 0020038738
Teilenr. 0020038738
127,50 €
Lieferzeit 1–4 Werktage
19
Vaillant Wärmetauscher Set VNC 28+1 UCHJ 50.. | 0020038763
Teilenr. 0020038763
237,00 €
Lieferzeit 10–40 Werktage
20
VAILLANT VWS 36/4 Isolierung Wärmetauscher 230V | 0020046108
Teilenr. 0020046108
82,70 €
Lieferzeit 10–40 Werktage
21
Vaillant Stellantrieb Kühlung VWS 63-103/2 mit Kabelbaum | 0020038762
Teilenr. 0020038762
für Pos. 05 und 22
44,40 €
Lieferzeit 10–40 Werktage
22
Vaillant Mischer VWF 58 88 118/4 Stellantrieb Motor | 0020046109
Teilenr. 0020046109
330,00 €
Lieferzeit 1–4 Werktage
23
Speicherbehälter mit Fremdstromanode VWL 62-102/3S (Vaillant) | 0020150129
Teilenr. 0020150129
4.139,00 €
Lieferzeit 1–4 Werktage
23
Vaillant VWF 58+88+118/4 Deckel Revisionsöffnung | 0020050743
Teilenr. 0020050743
nicht dargestellt
154,00 €
Lieferzeit 1–4 Werktage
23
VAILLANT Dichtung Revisionsöffnung VWF 58 88 118/4 | 0020050744
Teilenr. 0020050744
nicht dargestellt
14,40 €
Lieferzeit 1–4 Werktage
24
Vaillant Rohrbogen 90° Heizkreis Set a 2 VWL 62-102/3 S | 0020065330
Teilenr. 0020065330
mit Pos. 12
164,50 €
Lieferzeit 10–40 Werktage
25
Vaillant Ein-Mischer VWS 63-103/2 - Rohr | 0020072015
Teilenr. 0020072015
180,00 €
Lieferzeit 10–40 Werktage
26
Vaillant Mischer-KühlWT VWS 63-103/2 Vaillant-Nr. | 0020060875
Teilenr. 0020060875
mit Pos. 14
154,00 €
Lieferzeit 10–40 Werktage
27
Rohr CWT-T B VWS 63-103/2 (Vaillant) | 0020069046
Teilenr. 0020069046
44,40 €
Lieferzeit 10–40 Werktage
28
VAILLANT Mischer-Verdampfer VWS 63-103/2 Vaillant-Nr. | 0020072016
Teilenr. 0020072016
72,30 €
Lieferzeit 10–40 Werktage
29
Vaillant Verdampfer-Pumpe VWS 63-103/2 Vaillant-Nr. | 0020060886
Teilenr. 0020060886
123,00 €
Lieferzeit 10–40 Werktage
30
Nicht in unserem Sortiment
Teilenr. 995439
Bauteil trifft für diese Geräte nicht zu
31
VAILLANT Pumpe-Aus VWL 62-102/3 S Vaillant-Nr. | 0020060841
Teilenr. 0020060841
195,50 €
Lieferzeit 1–4 Werktage
32
HR-3WV VWL 62-102/3 S u.w. Vaillant Rohr | 0020060865
Teilenr. 0020060865
103,40 €
Lieferzeit 10–40 Werktage
33
Vaillant Speicher-3WV VWL 62-102/3 S - Rohr | 0020059441
Teilenr. 0020059441
53,70 €
Lieferzeit 10–40 Werktage
34
3WV-Pumpe VWS 63-103/2 Rohr (Vaillant) | 0020059442
Teilenr. 0020059442
154,00 €
Lieferzeit 10–40 Werktage
35
Vaillant VWS 63-103/2 Pumpe-Kondensator | 0020060885
Teilenr. 0020060885
103,40 €
Lieferzeit 10–40 Werktage
36
T-CWT VWS 63-103/2 Rohr (Vaillant) | 0020069045
Teilenr. 0020069045
25,80 €
Lieferzeit 10–40 Werktage
37
Vaillant CWT-3W VWS 63-103/2 Rohr | 0020066198
Teilenr. 0020066198
mit Pos. 14
164,50 €
Lieferzeit 10–40 Werktage
38
Vaillant BUH VWS 63-103/2 Adapter für Rohr | 0020060840
Teilenr. 0020060840
17,50 €
Lieferzeit 10–40 Werktage
39
VAILLANT Rohr 3W-VL VWS 63-103/2 - Vaillant-Nr. | 0020072014
Teilenr. 0020072014
237,00 €
Lieferzeit 10–40 Werktage
40
Vaillant Speicher VWL 62-102/3 S - Rohr Vaillant-Nr. | 0020072012
Teilenr. 0020072012
103,40 €
Lieferzeit 10–40 Werktage
41
Vaillant Dichtung Verbund x5 1 1/4 VWL 141-171/3 S u.w. | 0020072035
Teilenr. 0020072035
67,20 €
Lieferzeit 1–4 Werktage
42
Verbund Dichtung 1 1/2 (x5) VWL 141-171/3 S u.w. (Vaillant) | 0020072036
Teilenr. 0020072036
82,70 €
Lieferzeit 1–4 Werktage
45
Vaillant Rohrbogen 90° Wärmequelle Set a 2 VWL 62-102/3 S u.w. | 0020065328
Teilenr. 0020065328
mit Pos. 41
103,40 €
Lieferzeit 10–40 Werktage
46
Vaillant VWL 62-102/3 Kabelbaum internes 3-Wegeventil | 0020059445
Teilenr. 0020059445
32,00 €
Lieferzeit 1–4 Werktage
47
Verbund Dichtung 3/4 Zoll schwarz (VAILLANT) | 0020117212
Teilenr. 0020117212
53,70 €
Lieferzeit 10–40 Werktage
