Wilo Bausatz Wassermangelsicherung WMS G11/4, 4204510

Der Bausatz erkennt Wassermangel mittels
Druckmessung und ist auf die
Druckerhöhung und Druckhaltung von nicht
trinkbarem Wasser abgestimmt. Der
Bausatz wird ausschließlich bei
einphasigen Produkten eingesetzt.
Für horizontale Pumpen erfolgt der
Anschluss für 1 oder 1 1/4 mithilfe
eines Reduziernippels M/M 1 1/4-1 . Bei
vertikalen Pumpen ist der Anschluss in
ovaler Form 1 1/4 mithilfe eines ovalen
Gegenflanschs mit O-Ring möglich.
Der Einschalt- und Abschaltdruck für
einen bedarfsgerechten Betrieb und
Druckbereich der Pumpe wird am
umgekehrten Druckschalter eingestellt.
Die Druckmessung erfolgt durch einen
einphasigen Niederdruckschalter. Sinkt
der Druck und erreicht 0,1 bar, wird die
Pumpe angehalten. Die Pumpe startet
erneut, wenn der Druck steigt und 0,5
bar erreicht. Diese Druckwerte für den
Start und den Stopp sind
Werkseinstellungen und können verändert
werden. Mithilfe des Manometers können
die Werte definiert werden.

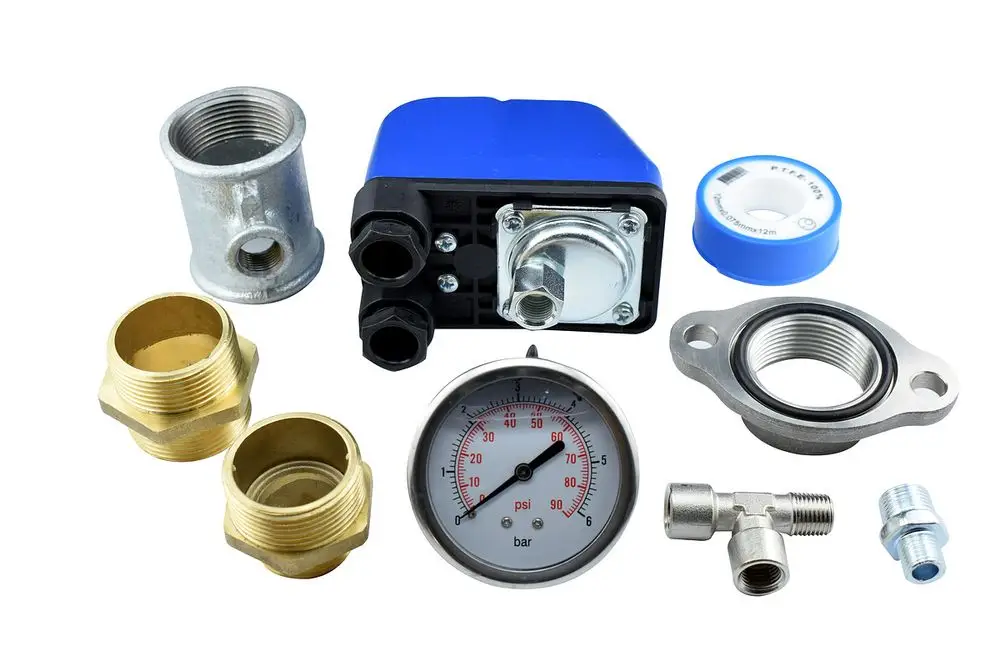

Lieferumfang
Der Bausatz wird mit folgenden, nicht
montierten Bauteilen geliefert:
Einphasiger Niederdruckschalter
T-Stück 1/4 M/F/F
Manometer 0-6 bar
M/M Reduziernippel 3/8 - 1/4
T-Stück 1 1/4 - 3/8 - 1 1/4
Reduziernippel M/M 1 1/4 - 1
M/M Nippel 1 1/4
Ovaler Gegenflansch 1 1/4
O-Ring
Technische Daten
Netzanschluss:
Min. Nennstrom: 0 A
Max. Nennstrom pro Pumpe: 16 A
Ausschaltdruck: 0.1 bar
Einschaltdruck: 0.5 bar
Messbereich min.: 0 bar
Messbereich max.: 0.75 bar
Min. Umgebungstemperatur: 0 oC
Max. Umgebungstemperatur: 55 oC
Rohranschluss: G 11/4
Länge: 100 mm
Breite: 130 mm
Höhe: 230 mm
Gewicht netto ca.: 1.9 kg
Fabrikat:
Art.-Nr.: 4204510
