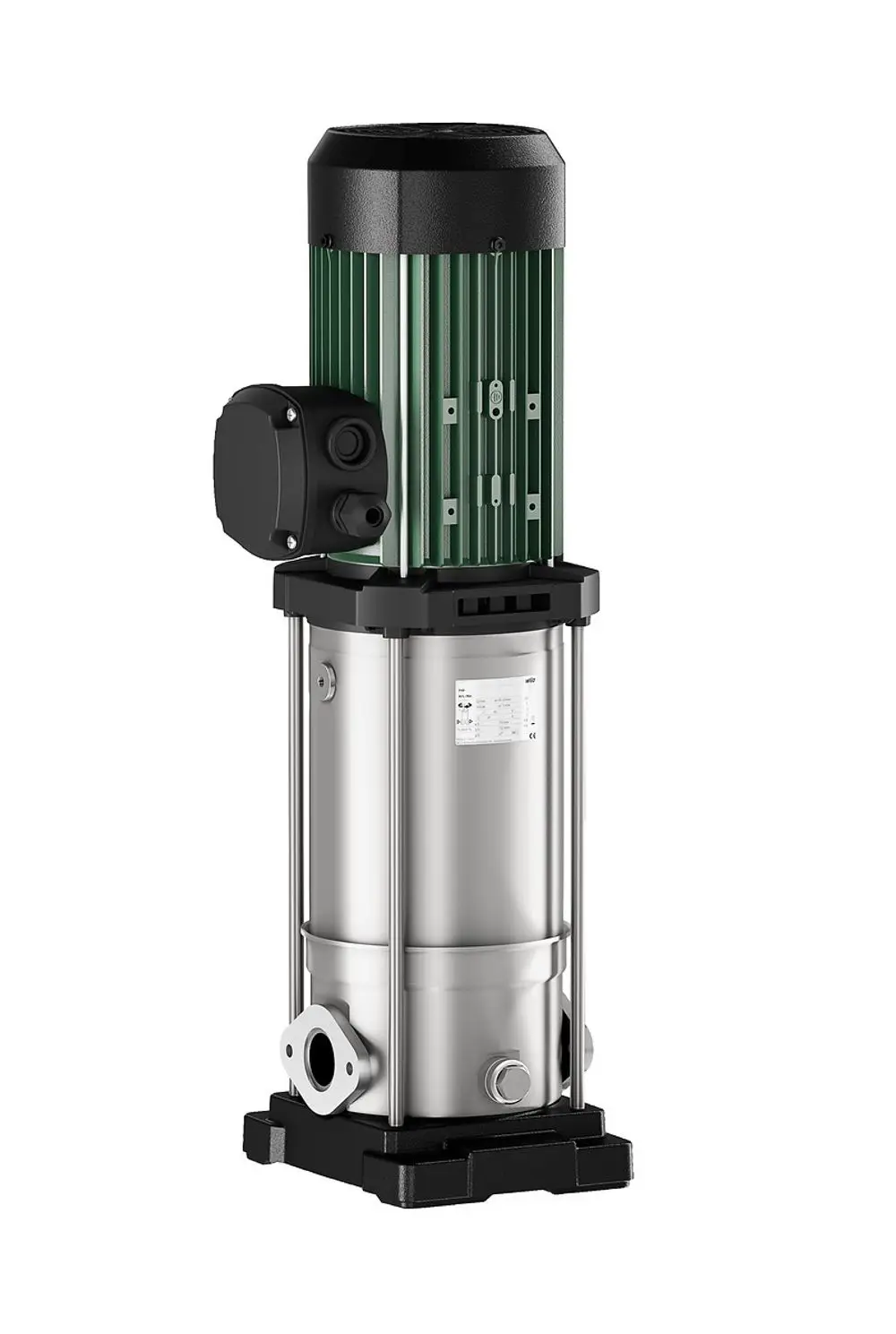

Wilo Hochdruck-Kreiselpumpe MEDANA CV1-L.404-1/E/A/10O, 4240487

Normalsaugende vertikale Hochdruck
Kreiselpumpe in Inline-Bauform.
Pumpe in kompakter Bauart mit
durchgehender Motor-Pumpenwelle und
drehrichtungsunabhängiger
Gleitringdichtung. Stufenkammern, Lauf-
und Leiträder sind aus Edelstahl. Pumpen
Grundplatte aus kataphoresebeschichtetem
Gusseisen mir Ovalflanschanschlüssen.
Die Pumpe ist geeignet für den Einsatz
in der Wasserversorgung und
Druckerhöhung, in industriellen
Umwälzsystemen sowie in
Prozesswasserkreisläufen und
geschlossenen Kühlkreisläufen. Sie kann
zudem in Feuerlöschanlagen,
Waschanlagen, Bewässerung sowie für die
Regenwassernutzung verwendet werden.
Besonderheiten/Produktvorteile
Geeignet für Trinkwasseranwendungen und
spezielle Anwendungen dank
Edelstahlkonstruktion
Platzsparendes, kompaktes und robustes
Pumpendesign
Geeignet für den Einsatz bei
Umgebungstemperaturen von bis zu 50 oC
und erweitertem Anwendungsbereich,
insbesondere für die Systemintegration
Lieferumfang
Mehrstufige vertikale Pumpe Wilo-Medana
CV1-L
Ovalgegenflansche aus Edelstahl Rp 1 bis
Rp 2" mit dazugehörigen Schrauben,
Muttern und Dichtungen
Einbau- und Betriebsanleitung
Bauart
Pumpe in Inline-Bauart mit durchgehender
Motor-/Pumpenwelle
Pumpenhydraulik und Pumpengehäuse aus
1.4301 (AISI 304)
Pumpenlaufräder, Stufenkammern, Welle
und Pumpengehäuse aus 1.4404 (AISI316L)
Edelstahl auf Anfrage. Pumpengehäuse aus
1.4404 (AISI316L) nur erhältlich mit DIN
Rundflansch
Ovalflanschanschluss
DIN-Rundflansch oder Victaulic-Anschluss
erhältlich auf Anfrage
Wechselstrom- oder Drehstrommotor
Motorschutz ist optional für 3x-Motoren
verfügbar. Diese Option ist für den
Einsatz mit externem Frequenzumrichter
erforderlich
Wechselstrommotor ausgestattet mit
Kondensator mit integriertem thermischem
Motorschutz (inkl. automatischer
Wiedereinschaltung)
Trinkwasserzulassung für Pumpen mit
mediumberührenden Teilen aus Edelstahl
(EPDM-Ausführung)
Bypass-Sets sind als Zubehör erhältlich
Betriebsdaten
Fördermedium: Water
Produktdaten
Min. Medientemperatur: -20 oC
Max. Medientemperatur: 120 oC
Max. Umgebungstemperatur: 50 oC
Maximaler Betriebsdruck: 10 bar
Maximaler Zulaufdruck: 6 bar
Mindesteffizienzindex (MEI): 0.7
Motordaten
Netzanschluss:
Spannungstoleranz:
Motornennleistung: 550 W
Motor-Effizienzklasse:
Nennstrom: 3.6 A
Nenndrehzahl: 2900 U/Min
Motorwirkungsgrad: 58.1
Motorwirkungsgrad: 67.6
Motorwirkungsgrad: 74.1
Isolationsklasse: F
Schutzart:
Werkstoffe
Pumpengehäuse: Stainless steel
Laufrad: Stainless steel
Welle: Stainless steel
Wellendichtung: BQ1EGG
Material Dichtung: EPDM
Einbaumaße
Saugseitiger Rohranschluss: G 1
Druckseitiger Rohranschluss: G 1
Bestellinformationen
Fabrikat:
Produktbezeichnung: Medana CV1
L.404-1/E/A/10O
Gewicht netto ca.: 16.2 kg
Artikelnummer: 4240487
