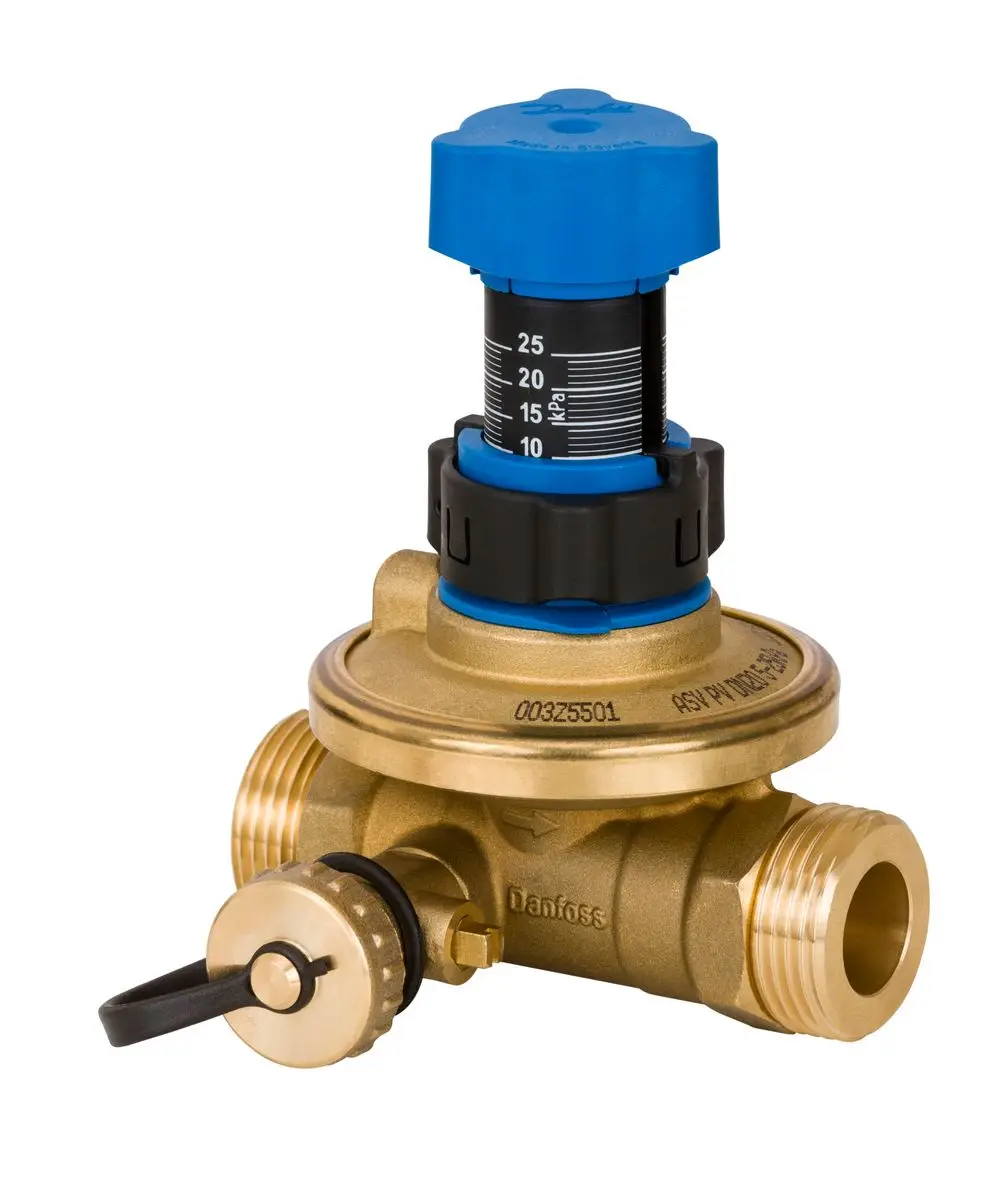

Danfoss ASV-PV 25 4G Diff. Druckregler - PN16, G1 1/4A, 0.05-0.25 bar ohne Iso, 003Z5513

Danfoss Strangdifferenzdruckregler ASV-PV 4G ohne Isolierung bei steigendem Druck schließend. Einbau ausschließlich in den Rücklauf. Durch interne Druckimpulsführung nur eine Impulsleitung erforderlich. Mit Möglichkeit der Strangabsperrung, Entleerung und Füllung. Inklusive Entleerungshahn, Impulsleitung und Absperrhandgriff. Gehäuse aus Messing, Dichtungen aus EPDM.

Erforderliches Zubehör: Entweder Messventil ASV-M oder ASV-I im Vorlauf bzw. Nippel 1/4 für Impulsleitungsanschluss im Vorlauf.

Das Ventil soll den Differenzdruck am Strang über einen membrangesteuerten Regler stabil halten und über eine variable Differenzdruckeinstellung verfügen. Der erforderliche Mindestdifferenzdruck am Ventil sollte (unabhängig von der dp-Einstellung) nicht höher sein als 10 kPa. Metallische Dichtung (Ventilkegel und -sitz), um bei geringen Volumenströmen eine optimale Differenzdruckregelung sicherzustellen. Die Einstellung des Differenzdrucks sollte linear über die visuelle Skala erfolgen und sich ohne Werkzeug realisieren lassen (DN15-DN50). Eine Verriegelung der Einstellung muss integriert sein, um das unbefugte Ändern der Einstellung zu verhindern. Der Einstellbereich muss über das Auswechseln der Feder anpassbar sein. Differenzdruck-Einstellbereich für die jeweilige Anwendung geeignet, um eine optimale Systemleistung zu gewährleisten (z. B. ein Einstellbereich von 5 bis 25 kPa für Heizkörpersysteme). Die Leistung je Ventilgröße sollte den Volumenstrombereich gemäß der VDI 2073 abdecken (mit einer Wassergeschwindigkeit von bis zu 0,8 m/s). Absperrfunktion des Ventils getrennt vom Einstellmechanismus. Absperrfunktion für Servicearbeiten manuell/ohne Werkzeug. Inkl. integrierte Entleerungsfunktion und Spülfunktion für Servicearbeiten. Die Spülung kann über das Werkzeug zur Aktivierung der Spülfunktion vorgenommen werden.

• Differenzdruck-Sollwert: 0,05-0,25 bar
• Max. Temperatur: 120 C
• Max. Differenzdruck: 1,5 bar
• kvs-Wert: 4,0 m3/h
• Anschluss: G1 11/4A
• Fabrikat: Danfoss
• Type: ASV-PV 25 4G
• Bestell-Nr.: 003Z5513

Automatische Ventile für den hydraulischen Abgleich ASV DN 15-50 (4. Generation)

Die ASV sind automatische Ventile für den hydraulischen Abgleich. Zusammen mit den voreinstellbaren Heizkörperthermostatventilen sind sie Teil des Danfoss Zweirohrsystems und eignen sich hervorragend zur Herstellung eines optimalen hydraulischen Abgleichs in ZweirohrHeizsystemen für den Wohnbereich.

Eine der größten Herausforderungen bei Heizungssystemen ist das Fehlen eines hydraulischen Abgleichs. Dies liegt am Differenzdruck, der sich in einem Heizungssystem ständig ändern kann. Das führt in Mehrfamilienhäusern zu Beschwerden seitens der Bewohner über mangelnden Temperaturkomfort, Fließgeräusche und hohe Energiekosten.

Um diesen Beschwerden entgegenzuwirken, werden ofals größere Pumpen installiert. Sie sollen die benötigte Heizwassermenge – auch bei entfernt – liegenden Verbrauchern sicherstellen. Unglücklicherweise wird so der Differenzdruck und der Energieverbrauch des Systems noch weiter erhöht. Im Allgemeinen gilt: Je höher der Differenzdruck ist, desto eher kommt es zu Fließgeräuschen.

Automatische ASV-Ventile für den hydraulischen Abgleich stellen zu jeder Zeit einen optimalen Differenzdruck für Regelventile sowie den richtigen Volumenstrom in den einzelnen Strängen sicher. Deshalb fordert auch die DIN 18380 für Heizungssysteme differenzdruckregelnde Maßnahmen bei Teillast. Die ASV stellen sowohl bei Volllast als auch bei Teillast automatisch einen optimalen hydraulischen Abgleich im System sicher. Dieser Abgleich wird nie gestört

Die ASV-Ventile können auch in Kälteanwendungen (Fancoil-Systeme, Deckenkühlkonvektoren usw.) mit variablem Volumenstrom für einen automatischen hydraulischen Abgleich eingesetzt werden (für Details siehe allgemeines ASV-Datenblatt).

• Weniger Beschwerden:
  ASV Strangventile machen das System zuverlässiger. Sie minimieren Störungen wie Fließgeräusche, eine Unterversorgung bei weit bzw. eine Überversorgung bei nah von der Wärmequelle liegenden Heizkörpern. Weniger Beschwerden bedeuten weniger Telefonate mit dem Installateur, um die Probleme zu lösen.


• Verbesserter Komfort:
  ASV sorgt für stabile Druckverhältnisse an Heizkörper- oder Fußbodenheizungsregelventilen, wodurch eine genauere Raumtemperaturregelung möglich ist.


• Niedrigere Energiekosten:
  Präzisere Raumtemperaturen sind die Voraussetzung für hohe Energieeffizienz. Ein ordnungsgemäßer Abgleich verhindert die Überhitzung von Räumen, wodurch die Temperatur des rücklaufenden Wassers geringer ist. Diese verbessert die Energieeffizienz von Brennwertkesseln und Fernwärmesystemen.


• Einfachheit:
  ASV teilen das Rohrleistungssystem in druckunabhängige Zonen. Typischerweise sind dies einzelne Stränge oder Wohnungen. Dadurch sind komplexe und zeitaufwendige Berechnungen nicht mehr erforderlich und auch die Inbetriebnahme ist einfacher und schneller. Außerdem erlaubt es einen schrittweisen Anschluss von Anlagenabschnitten an die Hauptinstallation ohne die Notwendigkeit eines gesonderten Abgleichs.


• Benutzerfreundlichkeit:
  Die neue Generation der automatischen Ventile ASV ist noch einfacher zu bedienen als vorher. Die verbesserte Einstellskala kann nun ohne Inbusschlüssel eingestellt werden. Dabei spart der Installateur während der Inbetriebnahme und Wartung des Systems Zeit. Auch die neue Spülfunktion für das Spülen des Rohrnetzes ist zeitsparend.

Verwendungshinweis:
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
