Name: Flamco F10550
Brand: Flamco
SKU: F10550
Price: 16.90 EUR
Availability: InStock

Model	DIN-Adapter
Anschluss A	G 1 ⁄ 2 " F
Anschluss B (EK)	G 3 ⁄ 4 " M
Abmessungen [mm] C	56
Abmessungen [mm] D	33
Abmessungen [mm] E	22

Bauteile aus Messing vernickelt
Dichtmaterialien: EPDM
Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
Max. Betriebsdruck: 10 bar
Betriebsmedium: Heizungswasser nach VDI 2035

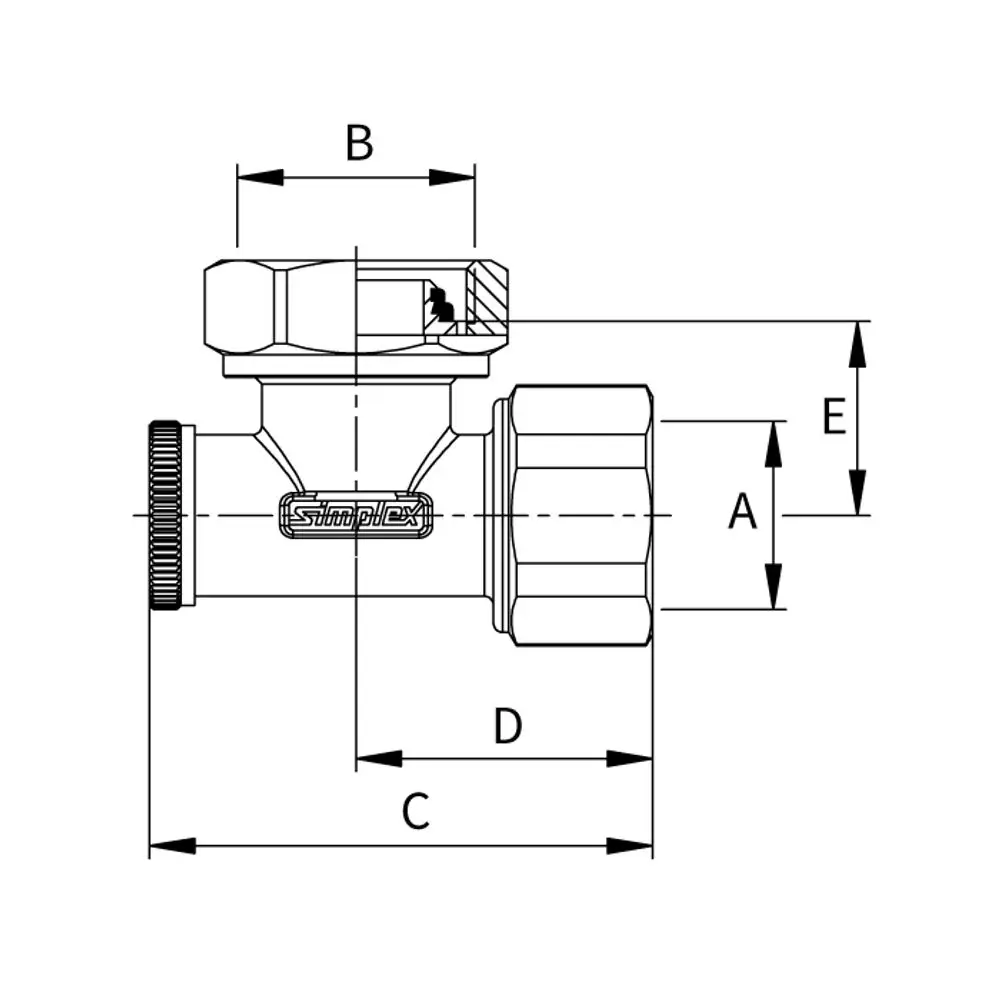

DIN-Adapter mit unterschiedlichen Anschlussgrößen, hergestellt von Flamco, zur Verbindung von Rohrsystemen. Zeigt verschiedene Abmessungen und Gewindearten.

Beschreibung

Adapter für den Ersatz von DIN-Radiatoren durch Flachheizkörper mit Anschlüssen unten links oder rechts, absperrbar, einschließlich zusätzlicher Blindkappe G 3/4" F.

Typ	Anschluss		Abmessungen [mm]			Bestell- nummer
Typ	A	B (EK)	C	D	E	Bestell- nummer
DIN-Adapter	G 1⁄2" F	G 3⁄4" M	33	22	1	F10550

Etim Gruppe	Fittinge, Flansche und Kupplungen für Rohre
Etim Klasse	Fitting mit 2 Anschlüssen
Marke	COMAP
Produkttyp	Valves accessories
Werkstoff des Anschlusses 1	Messing
Werkstoffgüte Anschluss 1	CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 1	vernickelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoff des Anschlusses 2	Messing
Werkstoffgüte Anschluss 2	CuZn40Pb2 (CW617N)
Oberflächenschutz Anschluss 2	vernickelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Form	Winkel
Ausführung	2-teilig
Winkel des Bogens	90 Grad
Reduzierend	Nein
Exzentrisch	Nein
Systemgebunden	Nein
Nenndurchmesser Anschluss 1	1/2 Zoll (15)
Anschluss 1	Innengewinde zylindrisch (BSPP)
Konturcode Verbindung 1	sonstige
Nenndurchmesser Anschluss 2	3/4 Zoll (20)
Anschluss 2	Eurokonus nach EN 16313
Konturcode Verbindung 2	sonstige
Hauptfarbe Fitting	sonstige
Norm Flansch	sonstige
Druckstufe Flansch	PN 10
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken	Nein
Länge	65 Millimeter

Länge Anschluss 1	33 Millimeter
Arbeitslänge Anschluss 1	33 Millimeter
Länge Anschluss 2	26.2 Millimeter
Arbeitslänge Anschluss 2	26.2 Millimeter
Schlüsselweite	27 Millimeter
Schlüsselweite Überwurfmutter	30 Millimeter
Mediumtemperatur (Dauerbetrieb)	0 - 110 °C
Max. Arbeitsdruck bei 20 °C	10 Bar
Max. Betriebsdruck bei max. Mediumtemperatur	10 Bar
Mit thermischer Isolierung	Nein
Ringsteifigkeitsklasse	sonstige
Mit Dichtungsmaterial	Ja
Verschlossen	Ja
Mit Verbindungsanzeige	Nein
Mit Entleerungsventil	Nein
Mit Entlüfter	Nein
FM-Prüfung	Nein
LPCB-Prüfung	Nein
ULC-Qualitätskennzeichen	Nein
UL-Prüfung	Nein
DIN-CERTCO-Zertifikat	Nein
VdS-geprüft	Nein
Mit TÜV-Zulassung	Nein
DVGW-Siegel für Gas	Nein
DVGW-Siegel für Wasser	Nein
Zertifiziert nach NF 545	Nein
KIWA-Prüfsiegel	Nein
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein
Typenzulassung nach BBR/EKS	Nein

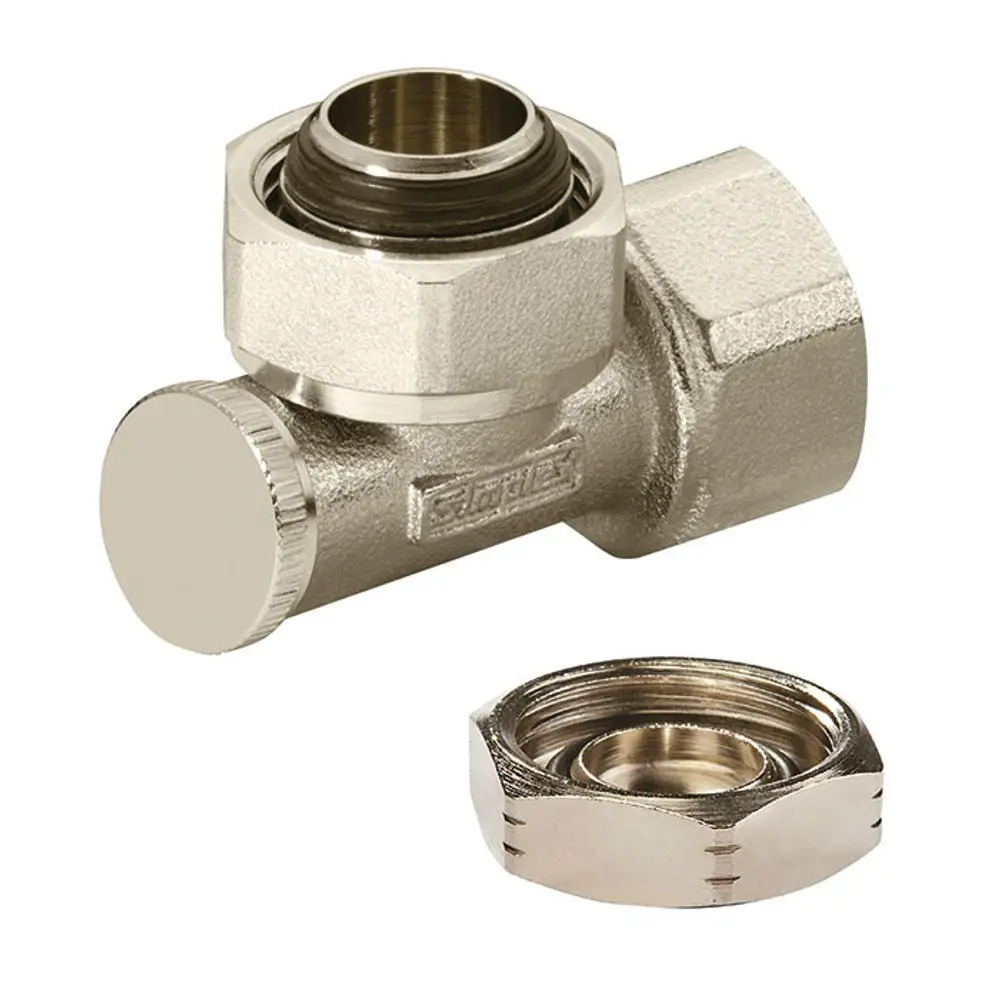

Flamco DIN-Adapter G1/2i x G3/4a MS vern., F10550
