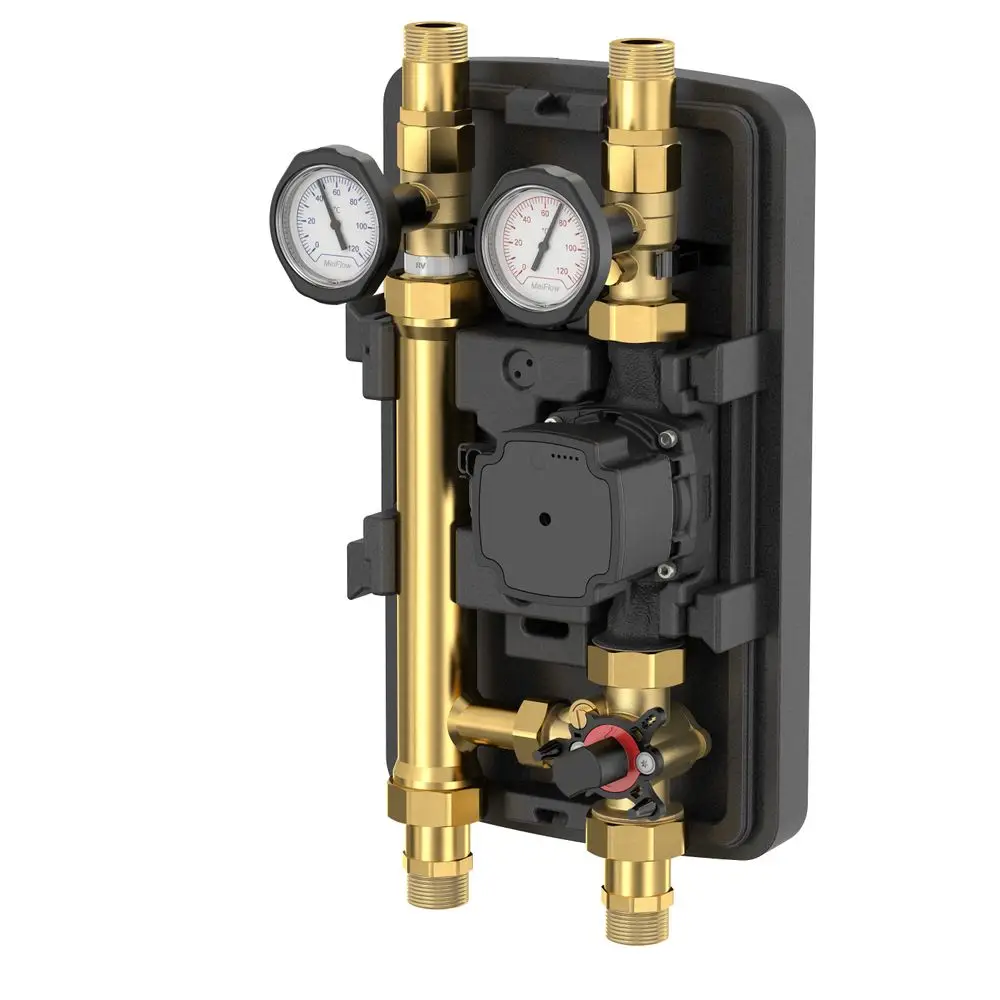

Flamco MeiFlow Top S MC-X, DN25, w/o pump 1'', o. Pumpe, MK, Heizen/Kühlen, M66931KEA

Name: Flamco M66931KEA
Brand: Flamco
SKU: M66931KEA
Price: 356.00 EUR
Availability: InStock

Hersteller: Flamco Artikel-Nr.: M66931KEA EAN: 4016715091260

Lieferbar

Lieferzeit: 10-30 Werktage

zzgl. Versandkosten 6,90 €

Details anzeigen

30 Tage Rückgaberecht

Details anzeigen

Raleo - Deutschlands Beste Online-Shops

Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.

Listenpreis:
481,13 € - 26%

356,00 €

inkl. 19% MwSt

Frage zu diesem Artikel stellen

Menge

Überblick Technische Daten Downloads 2

Model	MeiFlow Top S MC-X Pumpengruppen
Ausführung	ohne Pumpe
Anschluss (oberer) DN	25
Anschluss (oberer) "	G 1" M

Flamco Produktansicht mit Druckmanometern, Rohren und Anschlüssen. Maße sind im Bild angegeben. Zweck: Kühlung, Montagekomponenten erkennbar.

Beschreibung

Pumpengruppen für Kühl- und Heizanwendungen.
Für gemischte Kühl- und Heizkreise zur Wandmontage, z. B. in Verbindung mit Wärmepumpen (Umschaltbetrieb).

Komplett ohne Umwälzpumpe mit Anschlusskabel; zwei Kugelhähne (rücklaufseitig mit handaufstellbarer Schwerkraftbremse); zwei im Kugelhahngriff integrierte Kontaktthermometer (Anzeigebereich 0 - 120 °C); 3-Wege-T-Mischer mit stufenlos einstellbarem Bypass; geschlossene EPP-Isolierung zur Vermeidung von Kondensation; Achsabstand 125 mm; inkl. Wandhalterung.

Typ	Ausführung	Anschluss (oberer)		Bestell- nummer
Typ	Ausführung	DN	"	Bestell- nummer
Top S MC-X DN 25	ohne Pumpe	25	1	M66931KEA
Top S MC-X DN 25	mit Grundfos UPM3K Hybrid 25-70 *	25	1	M66931.36K

Etim Gruppe	Verteiler
Etim Klasse	Hydraulische Regelstation
Produktname	MeiFlow Top S MC-X, DN25, w/o pump
Marke	Meibes
Produkttyp	Distribution systems < 70 KW
Material Mantel	sonstige
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Stahl
Primärer Anschluss	Außengewinde zylindrisch BSPP (ISO 228-1)
Nenndurchmesser primär	1 Zoll (25)
Sekundärer Anschluss	Außengewinde zylindrisch BSPP (ISO 228-1)
Nenndurchmesser sekundär	DN 25
Pumpenanschluss	Innengewinde zylindrisch (BSPP)
Nenndurchmesser Pumpenanschluss	1 1/2 Zoll (40)
Kvs-Wert	5.8
Max. Arbeitsdruck	6 Bar
Mediumtemperatur	50 - 50 °C
Anzeigebereich Thermometer	0 - 120 °C
Geeignet für Kühlen	Ja
Geeignet für Heizung	Ja
Geeignet für Glykol	Nein
Ausführung	gemischter Heizkreis
Mit Passstück für Wärmezähler	Nein
Mit Wärmezähler	Nein
Eingebaute Zirkulationspumpe	Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	Nein
Einbaulänge der Pumpe	180 Millimeter

Mit Manometer	Nein
Mit Regelventil	Nein
Mit Absperrventil	Ja
Mit Rückschlagventil	Ja
Öffnungsdruck Sperrventil	0.02 Bar
Mit Sicherheitsventil	Nein
Mit Thermometer	Ja
Auslaufhahn	Nein
Mit Servomotor	Nein
Geeignet für Servomotoren	Ja
Mit Dreiwegeventil	Ja
Mit Pumpenkugelhahn	Nein
Mit Anschluss Temperaturfühler	Ja
Mit Anschluss Ausdehnungsgefäß	Nein
Mit automatischer Entlüftung	Nein
Wandaufstellung	Ja
Mit Wandbefestigungsbügel	Ja
Mit Füßen	Nein
Mit Differenzdruckregler	Nein
Strömungsrichtung	einstellbar
Mit Wärmedämmung	Ja
Heizkreisregler erweiterbar	Ja
Verteilerbalken erweiterbar	Nein
Wärmeübertrager erweiterbar	Ja
Breite	249 Millimeter
Höhe	421 Millimeter
Tiefe	220 Millimeter

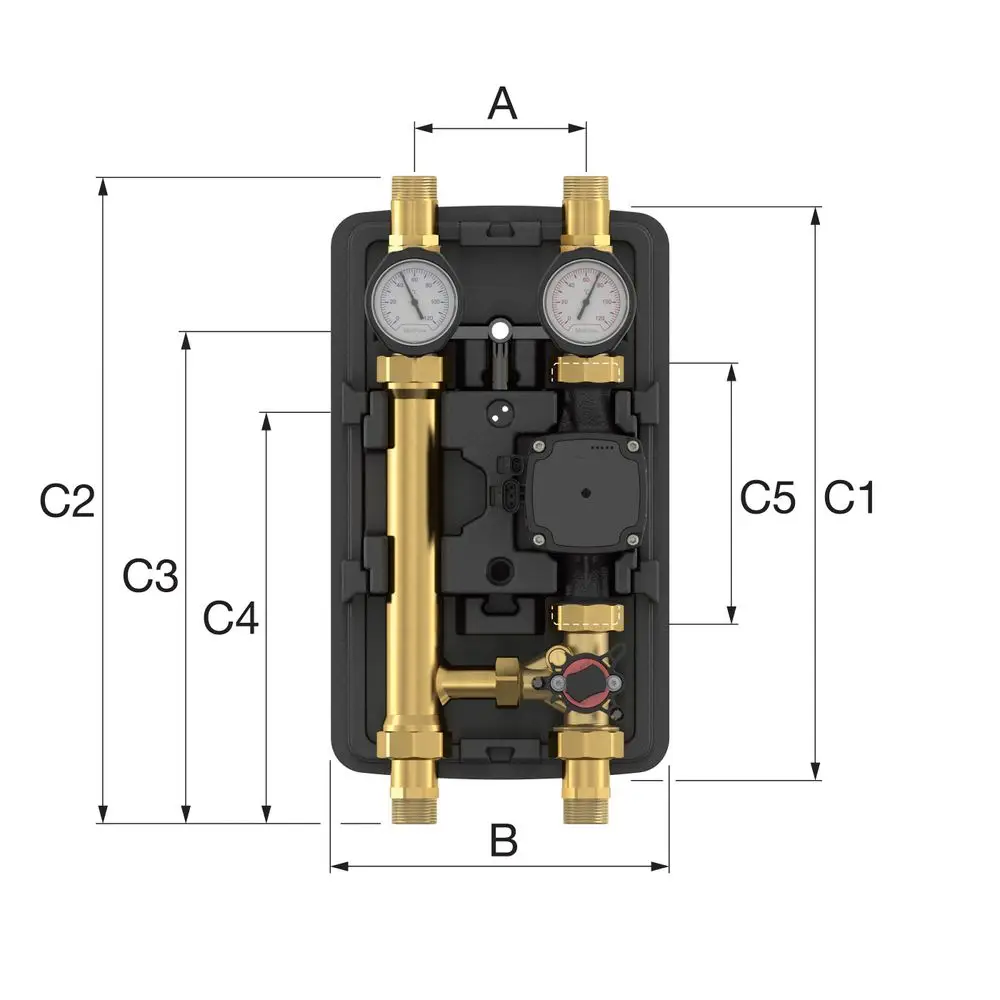

Abmessungen MeiFlow Top S MC-X

Typ	Abmessungen
Typ	A [mm]	B [mm]	C1 [mm]	C2 [mm]	C3 [mm]	C4 [mm]	C5 [mm]
Top S MC-X DN 25	125	249	421	471	359	296	180

Technische Daten MeiFlow Top S UC-X / MC-X

Spezifikationen
Spezifikationen	UC-X	MC-X
Abmessungen HxBxT [mm]	421 x 249 x 220	421 x 249 x 220
Oberer Anschlüsse	G 1" M	G 1" M
Unterer Anschluss	G 1 1⁄2" M	G 1 1⁄2" M
Achsabstand [mm]	125	125
Zul. Betriebsüberdruck [PN]	6	6
Temperaturanzeige	0 - 120 °C	0 - 120 °C
Bauteile aus	Stahl, Messing, EPP-Isolierung	Stahl, Messing, EPP-Isolierung
Dichtmaterialien	PTFE, EPDM	PTFE, EPDM
Einbaulänge der Pumpe [mm]	180	180
Kvs-Wert [m3/h]	7,8	5,8
Fühleraufnahme	M10x1	M10x1
