Flamco MeiFlow Top S UC-M, DN25, w/o pump 1'', o. Pumpe, Zählereinbaustrecke, M66911ZEA

Name: Flamco M66911ZEA
Brand: Flamco
SKU: M66911ZEA
Price: 345.50 EUR
Availability: InStock

Hersteller: Flamco Artikel-Nr.: M66911ZEA EAN: 4016715091192

Lieferbar

Lieferzeit: 10-30 Werktage

zzgl. Versandkosten 6,90 €

Details anzeigen

30 Tage Rückgaberecht

Details anzeigen

Raleo - Deutschlands Beste Online-Shops

Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.

Listenpreis:
472,08 € - 27%

345,50 €

inkl. 19% MwSt

Frage zu diesem Artikel stellen

Menge

Überblick Technische Daten Zubehör Downloads 2

Model	MeiFlow Top S UC-M Pumpengruppen
Ausführung	ohne Pumpe
Anschluss (oberer) DN	25
Anschluss (oberer) "	G 1" F

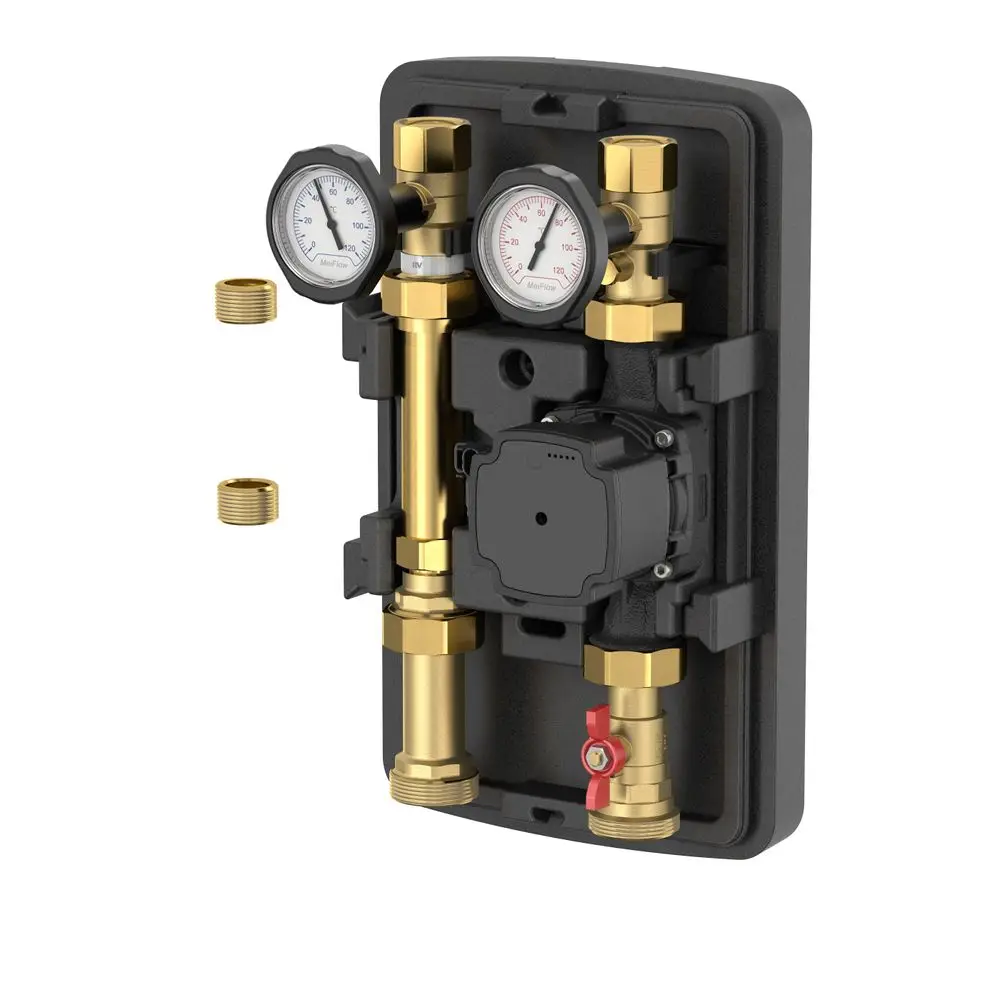

Montierte Flamco-Durchflussmessstation mit zwei Manometern, Anschlüssen und einer zentralen Steuerungseinheit, angeordnet in einem rechteckigen Gehäuse.

Beschreibung

Pumpengruppe mit Zählereinbaustrecke für gemischten Heizkreis. Komplett ohne Umwälzpumpe inkl. Winkelstecker. Zählereinbaustrecke für Wärmemengenzähler mit einer Baulänge von 110 und 130 mm. Zählereinbaustrecke mit Teleskopstück, Fühleraufnahme im Vorlauf, Verrohrungs- und Verschraubungsteile. Seitenwechsel von Vor- und Rücklauf möglich.

Typ	Ausführung	Anschluss (oberer)		Bestell- nummer
Typ	Ausführung	DN	"	Bestell- nummer
Top S UC-M DN 25	ohne Pumpe	25	1	M66911ZEA
Top S UC-M DN 25	mit Grundfos Alpha 2.1 25-60	25	1	M66911.30Z
Top S UC-M DN 25	mit Grundfos UPM3 Hybrid 25-70*	25	1	M66911.36Z
Top S UC-M DN 25	mit Wilo Yonos PICO Plus 25/1-6	25	1	M66911.10ZWI
Top S UC-M DN 25	mit Wilo Stratos PICO Plus 25/1-6	25	1	M66911.32ZWI
Top S UC-M DN 25	mit Wilo Para 25-180/7-50	25	1	M66911.36ZWI

Etim Gruppe	Verteiler
Etim Klasse	Hydraulische Regelstation
Produktname	MeiFlow Top S UC-M, DN25, w/o pump
Marke	Meibes
Produkttyp	Distribution systems < 70 KW
Material Mantel	sonstige
Werkstoff Armaturen	Messing
Werkstoff Verrohrung	Stahl
Primärer Anschluss	Außengewinde zylindrisch BSPP (ISO 228-1)
Nenndurchmesser primär	1 1/2 Zoll (40)
Sekundärer Anschluss	Innengewinde zylindrisch (BSPP)
Nenndurchmesser sekundär	DN 25
Pumpenanschluss	Innengewinde zylindrisch (BSPP)
Nenndurchmesser Pumpenanschluss	1 1/2 Zoll (40)
Kvs-Wert	7.8
Max. Arbeitsdruck	6 Bar
Mediumtemperatur	110 - 110 °C
Anzeigebereich Thermometer	0 - 120 °C
Geeignet für Kühlen	Nein
Geeignet für Heizung	Ja
Geeignet für Glykol	Nein
Ausführung	ungemischter Heizkreis
Mit Passstück für Wärmezähler	Ja
Mit Wärmezähler	Nein
Eingebaute Zirkulationspumpe	Nein
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)	Nein
Einbaulänge der Pumpe	180 Millimeter

Mit Manometer	Nein
Mit Regelventil	Nein
Mit Absperrventil	Ja
Mit Rückschlagventil	Ja
Öffnungsdruck Sperrventil	0.02 Bar
Mit Sicherheitsventil	Nein
Mit Thermometer	Ja
Auslaufhahn	Nein
Mit Servomotor	Nein
Geeignet für Servomotoren	Nein
Mit Dreiwegeventil	Nein
Mit Pumpenkugelhahn	Ja
Mit Anschluss Temperaturfühler	Ja
Mit Anschluss Ausdehnungsgefäß	Nein
Mit automatischer Entlüftung	Nein
Wandaufstellung	Ja
Mit Wandbefestigungsbügel	Ja
Mit Füßen	Nein
Mit Differenzdruckregler	Nein
Strömungsrichtung	einstellbar
Mit Wärmedämmung	Ja
Heizkreisregler erweiterbar	Ja
Verteilerbalken erweiterbar	Ja
Wärmeübertrager erweiterbar	Ja
Breite	249 Millimeter
Höhe	421 Millimeter
Tiefe	220 Millimeter

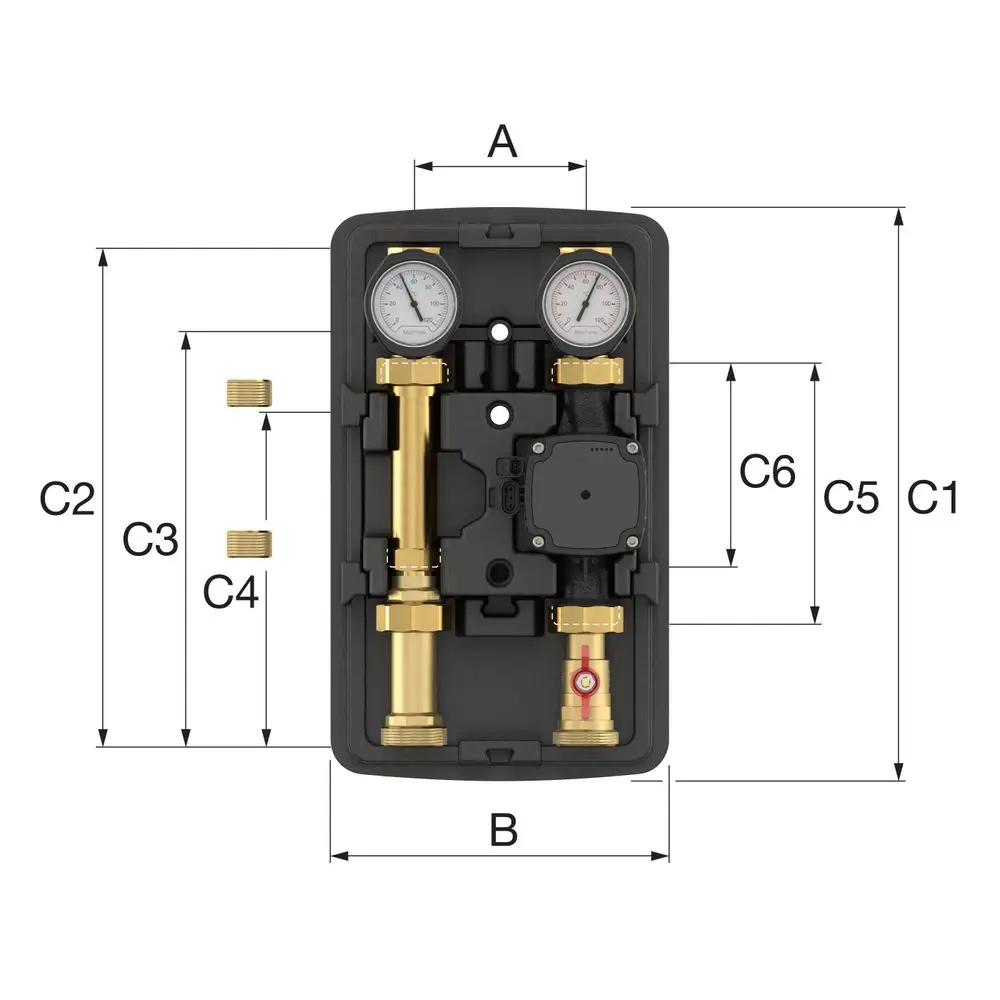

Abmessungen MeiFlow Top S UC-M

Typ	Abmessungen
Typ	A [mm]	B [mm]	C1 [mm]	C2 [mm]	C3 [mm]	C4 [mm]	C5 [mm]	C6 [mm]
Top S UC-M DN 25	125	249	421	363,5	301,5	241	180	110-130

Technische Daten MeiFlow Top S UC-M

Spezifikationen
Spezifikationen	DN 25
Abmessungen HxBxT [mm]	421 x 249 x 220
Anschlüsse Heizkreis	G 1" F
Anschluss Verteiler/Kessel	G 1 1⁄2" M
Achsabstand [mm]	125
Max. Betriebstemperatur [°C]	110*
Zul. Betriebsüberdruck [PN]	6
Temperaturanzeige [°C]	0 - 120
Einbaulänge der Pumpe [mm]	180
Kvs-Wert [m3/h]	7,8
Fühleraufnahme	M10x1
