Name: Bosch 7736504688
Brand: Bosch
SKU: 7736504688

Hersteller	Junkers Bosch
Nennleistung	24 kW
Warmwasserleistung (l/min)	13,1
Energieeffizienzklasse	B
Höhe	472 mm
Breite	236 mm
Tiefe	137 mm
Nettogewicht	5,43 kg
Zapfprofil	S
Modell	TR1100 24 B
Artikelnummer	7736504688
Spannungsversorgung	400 V
Typ	Komfort

Tronic 1100 B

Hydraulischer Durchlauferhitzer als geschlossenes Übertischgerät. Die Steuerung erfolgt einfach und zuverlässig über einen Rohrheizkörper. Die Technik ist besonders robust und auch für hohe Wasserhärten geeignet.

Auf einen Blick

Besonders robust
Für alle Wasserhärten geeignet
Automatische Teillaststeuerung nach Verbrauch

Durchlauferhitzer Tronic 1000 / 1100 B

Durchlauferhitzer, hydraulisch gesteuert mit Rohrheizkörper
Übertischgerät, geschlossen (druckfest), 12, 18, 21 oder 24 kW, 400 V
Automatische Teillaststeuerung auf 1/2 Leistung bei kleinen Wasserentnahmemengen
Leistungswähler für 2/3 und volle Leistung. Außer: TR1000 12 B
Durch das Spezialheizelement (Rohrheizkörper) besonders robust
Unempfindlich gegen Luftblasen und Verkalkung. Für alle Wasserhärten geeignet
Geteilte Rückwand und breiter Kabelkanal zur leichten wandbündigen Montage

Weißer Junkers Bosch Durchlauferhitzer Tronic 1100 24 B mit ECO- und Komforteinstellungen.

Konsequent effizient

Dank der automatischen Teillaststeuerung geht das Gerät bei kleinen Wassermengen auf halbe Leistung. Das sorgt durchgehend für Effizienz im Alltag. Zusätzlich unterstützt Sie der Leistungswähler* für 2/3 bzw. volle Leistung, damit Ihr Stromverbrauch möglichst niedrig bleibt.
*Nicht bei Tronic 1000 12 B

Einfach robust

Durch die Wassererwärmung per Rohrheizkörper verfügt das Gerät über hohe Robustheit und Sie können es mühelos im Alltag einsetzen. Es ist unempfindlich gegen Luftblasen und Verkalkung und für alle Wasserhärten geeignet.

Einfach installieren

Die Installation des Geräts ist ganz einfach und geht besonders schnell. Die geteilte Rückwand und ein breiter Kabelkanal ermöglichen Ihnen überall in Ihrem Zuhause eine unkomplizierte wandbündige Montage.

Lieferumfang

Explosionszeichnung Junkers Bosch Durchlauferhitzer Tronic 1100 18 B mit Einzelteilen und Nummern.

1. Durchlauferhitzer
2. Montageschablone
3. Auslaufstutzen für Warmwasser
4. Dichtung, rot Ø 15 mm
5. Zulaufstutzen für Kaltwasser
6. Dichtung, Ø 24 mm
7. Montageschraube
8. Dübel
9. Befestigungsmutter
10. Gewindebuchse
11. Leitungstülle

Abmessungen und technische Daten

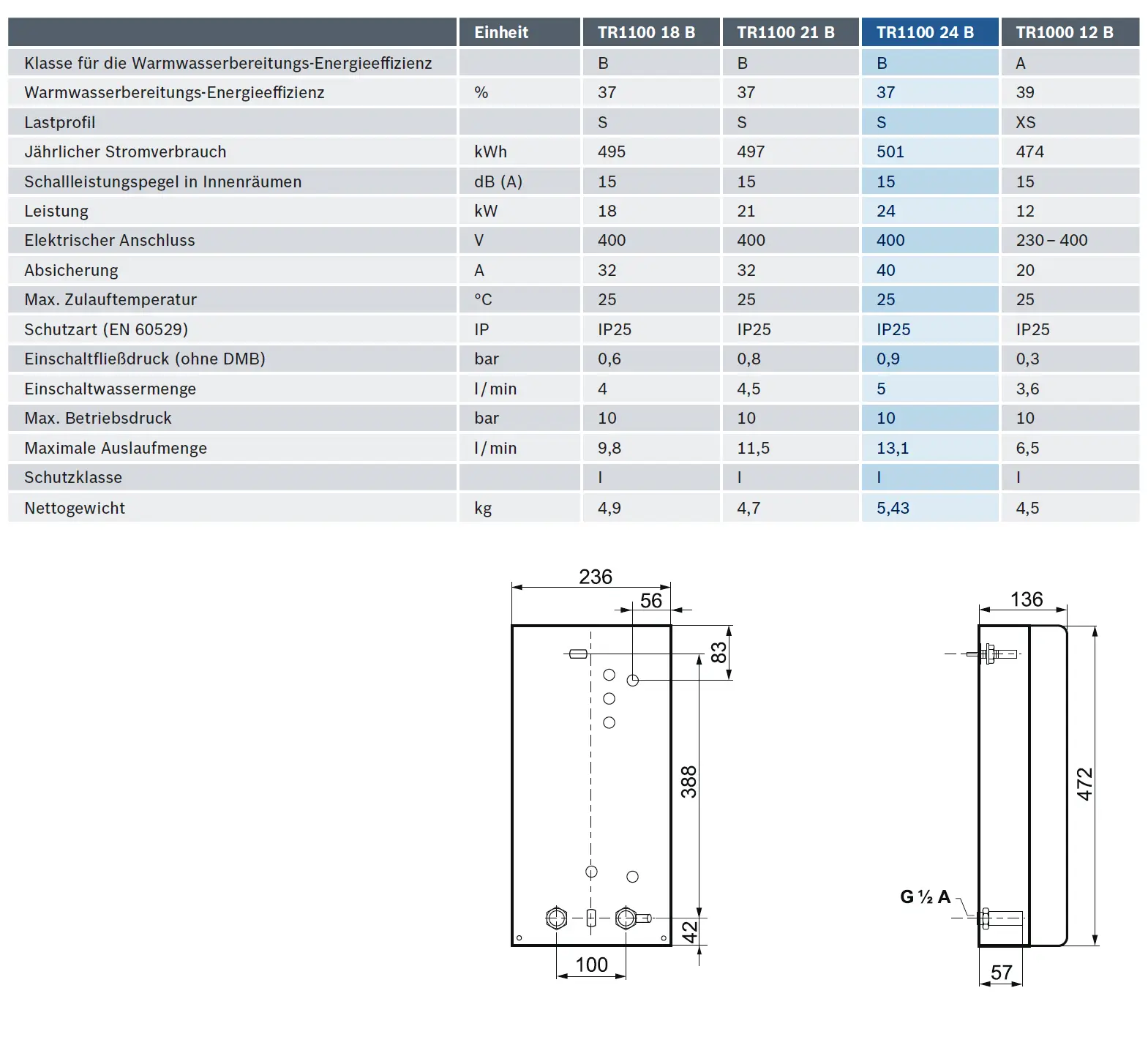

Junkers Bosch Durchlauferhitzer Tronic 1100 24 B, 24 kW / 400 V, Übertisch, 7736504688. Technische Daten und Maßzeichnung.

Wandmontage

Es gibt 2 Möglichkeiten, den Durchlauferhitzer an der Wand zu befestigen:

Mit der Montageschraube: Wandunebenheiten bis zu 25 mm können ausgeglichen werden.
Anhand von bereits vorhandenen Bohrungen des alten Gerätes: Prüfen Sie mit der Montageschablone, ob die vorhandenen Bohrungen passen.

Im Folgenden wird die Befestigung mit der Montageschraube beschrieben.

Befestigungspunkt anzeichnen und Öffnung zur Kabel einführung auswählen (Bild A)

Vorsicht!

Vergewissern Sie sich, dass das elektrische Anschlusskabel spannungsfrei ist!

Öffnung 3 der Montageschablone über den Kaltwasser zulauf legen.
Günstigste Öffnung für die Kabeleinführung auswählen: Das elektrische Anschlusskabel darf nur durch eine der sechs Öffnungen 14.. geführt werden.
Befestigungspunkt 12 für die Montageschraube anzeichnen.

Montageschraube anbringen und Wasserstutzen einschrauben (Bild B)
Gerät öffnen (Bild C) Öffnungen in der Rückwand für die Montageschraube und die Kabeleinführung ausbrechen

Achtung!

Um das Gerät zu befestigen, dürfen Sie nur die vorgesehenen Öffnungen an der Gehäuserückwand ausbrechen. Ausgebrochene, aber unbenutzte Öffnungen müssen Sie wasserdicht verschließen.

Kabel einführen (Bild D).

Leitungstülle 11 auf das Anschlusskabel schieben.

Hinweis:

Bei einem Leiterquerschnitt von 16 mm2 die Leitungstülle nicht verwenden. Das Gerät muss dann wandbündig montiert werden.
Ohne Leitungstülle besteht bei TR1100 18B/ 21B/ 24B nur ein Spritzwasserschutz (IP 24)

Das Gerät auf das Anschlusskabel setzen.
Leitungstülle in die Gehäuserückwand eindrücken. Darauf achten, dass die Dichtlippen an der Leitungseinführung rundum anliegen.
Das Gerät auf die Gewindebuchse 8 setzen und mit Mutter 9 verschrauben.

Wasseranschluss

Mit der Feststellschraube 15 kann der Wasseranschluss um ± 10 mm vertikal ausgerichtet werden.
Rohrbogen „warm“ an den Warmwasseranschluss anpassen. Der Anschlusswinkel „kalt“ darf dabei nicht verbogen werden.

Achtung:

Darauf achten, dass ein Abstand von min. 6 mm zu den stromführenden Teilen vorhanden ist.

Wasseranschlüsse verschrauben und Befestigungsmutter an der Montageschraube festziehen.

Dichtheit prüfen und Gerät durchspülen:

Warmwasserhahn öffnen
Alle Rohrverschraubungen auf Dichtheit prüfen.

Elektroanschluss

Der Elektroanschluss Δ 400 V 3 ~ darf grundsätzlich erst nach dem Wasseranschluss erfolgen. Er ist entsprechend dem Schaltbild auf der Innenseite der Abdeckhaube auszuführen.
Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss instal- lationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.
Die Leitungen dürfen den Auslöseknopf A des Sicherheitstemperaturbegrenzers nicht in seiner Funktion behindern.

Installationshinweis:

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers fur die Installation des Gerätes behilflich ist.

Installationsanleitung Junkers Bosch Durchlauferhitzer Tronic 1100 18 B mit Montage-Schablone, Markierungen (12), Kaltwasserzulauf, Bohrlöchern (14, 14a) und Befestigungspunkt (3).

Ein Schema zeigt die Installation eines Junkers Bosch Durchlauferhitzers Tronic 1100 18 B, einschließlich Wasseranschlüsse und Gehäusemontage.

Schematische Zeichnung eines Junkers Bosch Durchlauferhitzers Tronic 1100 18 B mit Detailansichten zu Montage und Wandabstandseinstellung.

Schema eines Junkers Bosch Durchlauferhitzers Tronic 1100 18 B mit Anschlüssen für Warm- und Kaltwasser.

Abbildung eines Junkers Bosch Durchlauferhitzers Tronic 1100 18 B mit 18 kW, 21 kW und 24 kW Leistung. Die Zeichnung zeigt die interne Verkabelung und Anschlüsse.

Gerät schließen

Wenn Sie den Gehäusedeckel aufsetzen, achten Sie auf die richtige Zuordnung von Schalterstellung und Schalterachse.

Inbetriebnahme

Das Gerät stimmt mit IEC 61000-3-12 überein.

Sicherungen für den Durchlauferhitzer in der Hausinstallation einschalten.
Stufe comfort am Gerät einstellen und Wassertemperatur überprüfen.

Bei niedrigem Wasserleitungsdruck

Öffnen Sie mehrere Kaltwasserhähne und prüfen dann, ob sich die Heizung einschaltet. Schaltet sich die Heizung nicht ein, entfernen Sie den Durchflussbegrenzer (Bild A).
Erklären Sie dem Benutzer das Gerät, und übergeben Sie ihm bitte die Gebrauchsanweisung.

Vorrangschaltung für die Kombination mit Elektrospeicher- Heizgeräten (Bild B)

Für diesen Betrieb ist ein Vorrangschalter in die Phasenleitung L2 des Gerätes zu schalten. Er wird auf der Zähler- bzw. Verteilertafel montiert.

a-b Steuerleitung des Elektrizitätswerkes zum Spuleneingang des Aufladeschutzes
f1 Sicherheits-Temperaturbegrenzer mit Netzanschlussklemmen
f3 Vorrangschalter (Stromrelais)
l1 Netzanschlussklemme (nur bei 21-kW- und 24-kW-Gerät)
