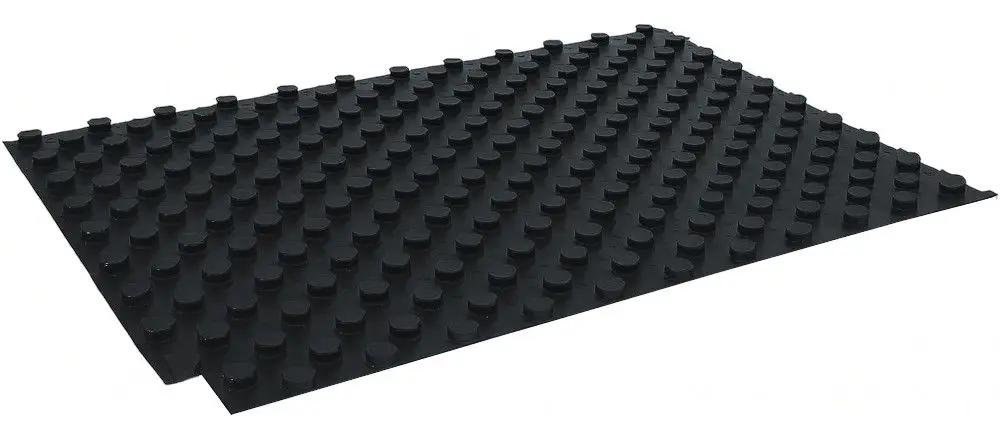

Noppenplatte Premium 14-17 mm, ohne Dämmung, 13,44 m², MC10000062
Verfügbar
Lieferzeit: 1-4 Werktage
zzgl. Versandkosten 29,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
169,00 €
Inhalt: 13 Quadratmeter (13,00 € / Quadratmeter)
inkl. 19% MwSt
Frage zu diesem Artikel stellen
Überblick
Hersteller | Raleo |
Bezeichnung | Noppenplatte Premium 14 - 17 mm ohne Dämmung, Noppenplatte bestehend aus einer tiefgezogenen Multifunktionsfolie mit Plattenformat |
Plattennutzmaß | 1400 x 800 mm |
Plattennutzfläche | 1,12 m² |
Verlegeraster (Rohrabstand) | 50 mm |
Nenndicke der Dämmung dL | keine |
Gesamtdicke mit Rohrträger | 19,9 mm |
Noppenhöhe, gesamt | 19,9 mm |
Rohrdurchmesser | 14–17 mm |
Baustoffklasse nach DIN 4102-1 | B2 |
Baustoffklasse nach DIN 13501-1 | E |
Wärmeformbeständigkeit | 80 °C |
max. Verkehrslast | 5 kPa (500 kg/m²) |
Biegefestigkeit | ≥ 250 kPa |
Feuchteschutz nach DIN 18560 | Polystyrol (PS) 1 mm |
Standardfarbe Polystyrol Folie | schwarz |
Packeinheit / Karton | 12 Stk. = 13,44 m² |

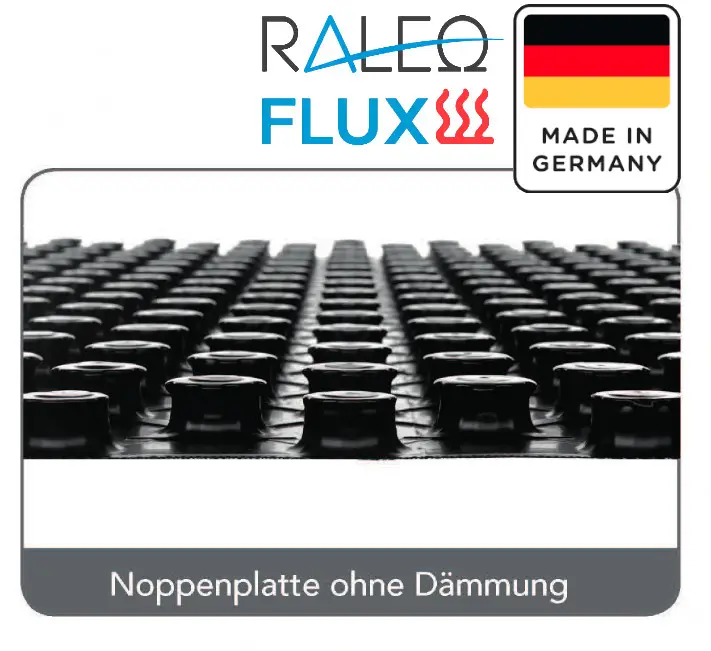

RALEOFLUX
Noppenplatte Premium 14 - 17 mm
ohne Dämmung
- Hochwertige Fertigung im Tiefziehverfahren für langlebige Qualität und passgenaue Formstabilität
- Maximale Trittsicherheit dank robuster Oberfläche – ideal für die Verlegung auf der Baustelle
- Nahezu verschnittfreie Verlegung durch das innovative „Noppe-auf-Noppe“-System – spart Zeit und Material
- Absolut sicherer Halt der Heizungsrohre durch optimierte Noppenstruktur, kein Verrutschen beim Einbau
- Universell einsetzbar: Eine Noppenplatte für mehrere Rohrdimensionen – kompatibel mit Heizrohren von 14 bis 17 mm
- Effizientes Fußbodenheizungssystem – schnelle Montage, sichere Fixierung und flexible Anwendun
Verlegeanleitung:
Noppenanordnung
Die RaleoFlux Systemplatten verfügen über eine Druckknopfverbindung: Jede Platte ist mit zwei Seiten Aufnahmenoppen und zwei Seiten Stülpnoppen ausgestattet. Dadurch wird eine saubere, schnelle und einfache Montage ermöglicht und gleichzeitig eine optimale Estrichdichtigkeit garantiert.
Plattenverbindung
Die Verbindung der einzelnen Platten erfolgt durch das einfache Aufdrücken der Stülpnoppen auf die Aufnahmenoppen. So entsteht eine estrichdichte, durchgängige Fläche für die anschließende Heizrohrverlegung.
Dank der Stoß-an-Stoß-Verlegung ist die Verarbeitung nahezu verschnittfrei. Reststücke lassen sich einfach wiederverwenden: Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken – für maximale Materialeffizienz und eine perfekte Flächenabdichtung.
Dank der Stoß-an-Stoß-Verlegung ist die Verarbeitung nahezu verschnittfrei. Reststücke lassen sich einfach wiederverwenden: Deckfolie ablösen, das Dämmelement um eine Noppenreihe kürzen und die Folie mit Überlappung wieder aufstecken – für maximale Materialeffizienz und eine perfekte Flächenabdichtung.
Rohrbefestigung
Das Heizrohr wird einfach und schnell durch Eindrücken mit dem Fuß in die Noppen fixiert – ganz ohne zusätzliches Werkzeug.
Randabdichtung
Die RaleoFlux Noppenplatten sind am Randdämmstreifen estrichdicht zu verlegen. Hierfür wird ein PE-Dichtstreifen verwendet, der eine sichere und saubere Abdichtung gewährleistet.
Ausgleichsplatte (EPS)
Ausgleichselement für Türdurchgänge und Heizkreisverteiler. Sorgt für eine ebene Verlegefläche und eine saubere Anpassung des Noppenplattensystems.
Dehnfugen
Für die fachgerechte Ausbildung von Dehnfugen kommt der PE-Dehnstreifen zum Einsatz, der Bewegungen zuverlässig aufnimmt und eine langlebige Estrichkonstruktion unterstützt.
Montageanleitung:
Der Randdämmstreifen muss an angrenzenden Wänden fixiert werden.
Die Platten werden ausgelegt und durch einfaches Aufdrücken der Stülpnoppen in die Aufnahmenoppen verbunden. Beachten Sie hierzu auch zwingend die Dämmvorschriften laut EN 4108 und GEG.
Die Noppenplatten müssen im Randbereich mit PE-Dichtstreifen abgedichtet werden.
Das Heizrohr wird einfach in die Noppenplatten eingedrückt.
Zum Schluss werden die Rohre mit dem Verteiler verbunden.
Fertig verlegte Fläche mit dem Noppenplattensystem in bifilarer Rohrführung.
RaleoFlux Noppenplattensystem für Fußbodenheizung
Das RaleoFlux Noppenplattensystem ermöglicht eine schnelle, einfache und effiziente Verlegung. Die Noppen garantieren einen absolut festen Halt der Heizrohre, die dank der Ein-Mann-Montage unkompliziert und wirtschaftlich eingebaut werden können. Die flexible Anordnung der Noppen erlaubt alle gängigen Verlegearten und eine optimale Anpassung an die örtlichen Gegebenheiten.
Die trittfest ausgeformten Noppen schützen die verlegten Rohre dauerhaft und ermöglichen sowohl eine diagonale als auch axiale Verlegung.
Die trittfest ausgeformten Noppen schützen die verlegten Rohre dauerhaft und ermöglichen sowohl eine diagonale als auch axiale Verlegung.
Systemeigenschaften – Vorteile auf einen Blick
- Sichere Fixierung der Heizrohre
- In verschiedenen Qualitäten und Stärken lieferbar
- Geeignet für niedrige Aufbauhöhen
- Schnellste Verarbeitung durch Ein-Mann-Montage
- Diagonale, axiale und 45°-Verlegung möglich
- Estrichdichte Folie durch innovatives Druckknopfsystem
- Verschnittarme Verlegung dank Verbindungsstreifen
- Kombinierbar mit Ausgleichsplatten für flexible Anpassungen
- Dauerhafter Schutz der Rohre durch trittfeste Noppenstruktur
