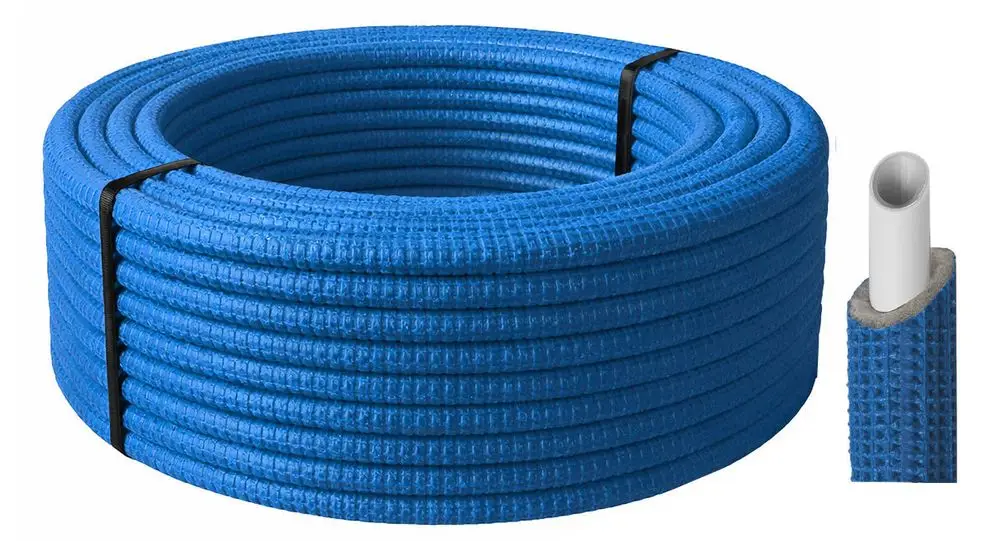

PE-RT 25 Meter Verbundrohr vorgedämmt blau, PE-RT / Alu / PE-RT, Dim 32 x 3,0 / 13 mm / 5-Schicht Rohr, MC30000038

Das eingesetzte Material ist ein unvernetztes Polyethylen mit erhöhter Temperaturbeständigkeit (PE-RT) gemäß DIN 16833 („raised temperature“). Es ist speziell für den Einsatz in der Sanitär-, Heizungs- und Flächenheizungsinstallation geeignet und gewährleistet eine hohe thermische Belastbarkeit sowie langfristige Betriebssicherheit. Das Rohr ist DVGW-, ÖVGW- und KIWA-zertifiziert und erfüllt damit hohe Qualitäts- und Sicherheitsstandards.

Das RaleoPRESS Verbundrohr mit dem entsprechenden Original-Werkzeug von RaleoPRESS rechtwinklig ablängen. Das Rohr anschließend entgraten, bis eine umlaufende Fase ersichtlich ist. Die Fase wird benötigt um eine Beschädigung der Profilringe zu vermeiden. Vor dem Aufstecken muss die Fase kontrolliert werden. Die korrekte Einstecktiefe kann durch die eingearbeiteten Sichtfenster am Fitting kontrolliert werden. Pressbacken auf die Hülse zwischen den Anschlägen aufsetzen. Achten Sie darauf, dass die Pressbacke ordnungsgemäß am Anschlagring anliegt. Anschließend den Pressvorgang mit Pressmaschine auslösen. Die Pressbacke muss am Ende des Pressvorganges vollständig geschlossen sein.

Entgraten:
RaleoPRESS Mehrschichtverbundrohre in den Dimensionen 16 bis 25 müssen vor dem Aufstecken auf den RaleoPRESS Fitting kalibriert und entgratet werden. Ab der Dimension 32 wird das Mehrschichtverbundrohr nur entgratet. Dies ist zum Schutz des Profilrings zwingend erforderlich. Der dimensionsabhängige Entgrater ist bis zum Anschlag in das Rohr einzuführen. Dies kann von Hand geschehen oder mit einer Akku-Bohrmaschine. Ist ein Montieren von Hand nicht möglich - der Widerstand ist beim Einsetzen des Fittings zu groß - wurde das Kalibrieren und/ oder Entgraten nicht ordnungsgemäß ausgeführt. In diesem Fall sollte das Einsetzen des Verbinders vermieden und das Kalibrieren und Entgraten des Rohres wiederholt werden.

Grundsätzlich kann das RaleoPRESS Verbundrohr bei Einhaltung der kleinsten Biegeradien gebogen werden. Das Biegen ist per Hand oder mit Werkzeug möglich. Werden die Rohre mit der Hand gebogen, sind beide Hände einzusetzen um das Knicken des Rohrbogens zu verhindern. Die Rohre dürfen nicht direkt an der Verbindung gebogen werden.

Als Hilfswerkzeuge sind Biegefedern oder Biegegeräte zugelassen. Beim Biegen mit der Innenbiegefeder muss zunächst das Rohrende entgratet werden. Während des Biegevorganges dürfen die Rippen der Biegefeder auf dem äußeren Mantel nicht sichtbar werden. Das Warmbiegen der RaleoPRESS Verbundrohre mittels offener Flammen oder sonstiger Wärmequellen ist verboten.

Das mehrmalige Biegen um den gleichen Biegepunkt ist unzulässig. Sollte der minimale Biegeradius unterschritten werden ist ein entsprechendes Formstück einzusetzen.

Der RaleoPRESS Fitting besteht aus CW 617N (Pb < 2,2%; Ni < 0,1%) Messing entsprechend den Anforderungen des DVGW Arbeitsblattes W 534 sowie der Trinkwasserverordung und wurde speziell für die Bereiche Lebensmittel, Trinkwasser und Heizung entwickelt.

Der Fitting wird durch ein galvanisches Verfahren mit einer Zinnschicht überzogen. Der auf dem Profil des Fittings montierte Profilring besteht aus dem Werkstoff EPDM (mit DVGW- Zulassung) und ist für einen thermischen Anwendungsbereich von -40°C bis +150°C geeignet und für Trinkwasser zugelassen. Auf die Fittingkontur ist eine Presshülse aus Edelstahl montiert, mit der, der Fitting auf das Rohr verpresst wird.
