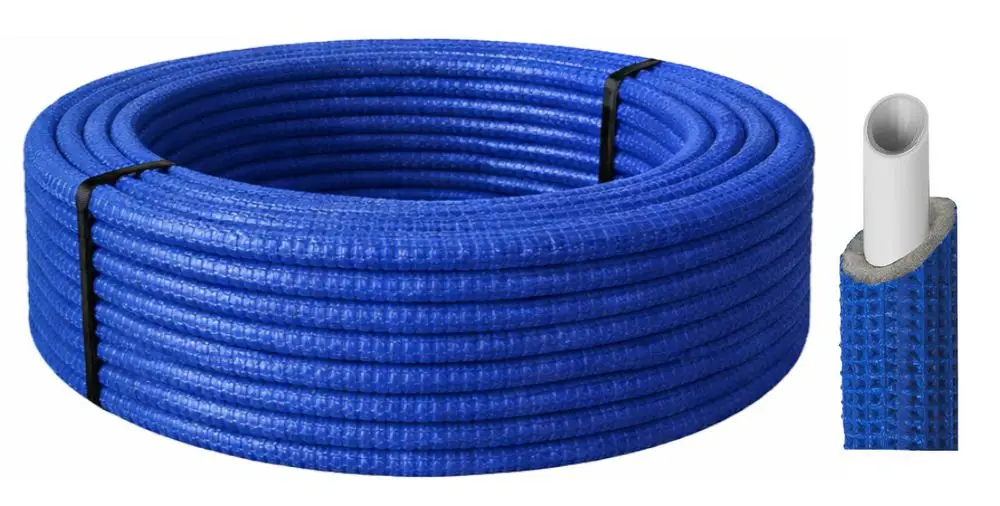

PE-RT 50 Meter Verbundrohr vorgedämmt blau, PE-RT / Alu / PE-RT, Dim 20 x 2,8 / 6 mm / 5-Schicht Rohr, MC20000025
Verfügbar
Lieferzeit: 1-4 Werktage
zzgl. Versandkosten 29,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
222,00 €
Inhalt: 50 Meter (4,44 € / Meter)
inkl. 19% MwSt
Frage zu diesem Artikel stellen
Überblick
Hersteller | Raleo |
Serie | RaleoPEX |
Bezeichnung | Verbundrohr vorgedämmt PE-RT / Alu / PE-RT [Made in Germany] |
Dimension | 20 x 2,8 |
Liefermenge | 50 Meter |
Betriebstemperatur | 70°C |
Höchsttemperatur | 95°C |
Betriebsdruck | 10 bar |
Farbe | außen weiß / innen transparent |
Außenfarbe der Dämmung | blau |
Dämmschichtdicke | 6 mm |
Anwendung | Trinkwasserinstallation, Heizkörperanbindung, Fußbodenheizung, Wandheizung, Fußbodenkühlung, Deckenkühlung |
Anwendungsklassen | 1,2 / 10 bar |
Normen | DIN EN ISO 21003, DVGW W542 |
Zulassungen | DVGW DW8501-BS0475 |
Artikelnummer | MC20000025 |
RALEOPEX
Verbundrohr PE-RT / Alu / PE-RT
Das RaleoPEX vorgedämmte Mehrschichtverbundrohr vereint die bewährten Eigenschaften des 5-Schicht-Aluminiumverbundrohres mit einer werkseitig aufgebrachten Wärmedämmung. Es ist druckfest, sauerstoffdiffusionsdicht gemäß DIN 4726 und wird in Ringen geliefert. Der mehrschichtige Aufbau aus PE-RT – Haftvermittler – Aluminium – Haftvermittler – PE-RT gewährleistet hohe Temperatur- und Druckbeständigkeit sowie eine ausgezeichnete Formstabilität.
Gefertigt aus unvernetztem Polyethylen mit erhöhter Temperaturbeständigkeit (PE-RT, „raised temperature“) nach DIN 16833, ist das Rohr für die Sanitär-, Heizungs- und Flächenheizungsinstallation geeignet. Es erfüllt die Anwendungsklasse 1 und 2 nach ISO 10508 bei 10 bar und ist DVGW- sowie ÖVGW-zertifiziert.
Die aufgezogene Wärmedämmung entspricht den Anforderungen der Heizungsanlagenverordnung. Die Mindestdicke der Dämmschicht basiert auf einer Wärmeleitfähigkeit von 0,040 W/mK. Die Dämmung besteht aus geschlossenzelligem Polyethylenschaum mit integrierter Dampfsperre aus geschlossenzelligem Polyethylen mit reißfester Gitterstruktur. Das Material ist normal entflammbar gemäß Baustoffklasse B2 nach DIN 4102.
MADE IN GERMANY steht auch bei der vorgedämmten Variante für geprüfte Qualität, hohe Fertigungsstandards und langfristige Betriebssicherheit.
Gefertigt aus unvernetztem Polyethylen mit erhöhter Temperaturbeständigkeit (PE-RT, „raised temperature“) nach DIN 16833, ist das Rohr für die Sanitär-, Heizungs- und Flächenheizungsinstallation geeignet. Es erfüllt die Anwendungsklasse 1 und 2 nach ISO 10508 bei 10 bar und ist DVGW- sowie ÖVGW-zertifiziert.
Die aufgezogene Wärmedämmung entspricht den Anforderungen der Heizungsanlagenverordnung. Die Mindestdicke der Dämmschicht basiert auf einer Wärmeleitfähigkeit von 0,040 W/mK. Die Dämmung besteht aus geschlossenzelligem Polyethylenschaum mit integrierter Dampfsperre aus geschlossenzelligem Polyethylen mit reißfester Gitterstruktur. Das Material ist normal entflammbar gemäß Baustoffklasse B2 nach DIN 4102.
MADE IN GERMANY steht auch bei der vorgedämmten Variante für geprüfte Qualität, hohe Fertigungsstandards und langfristige Betriebssicherheit.
Anwendung:
Trinkwasserinstallation
Heizkörperanbindung
Fußbodenheizung
Wandheizung
Fußbodenkühlung
Deckenkühlung
Aufbau des Rohres: PE-RT - Haftvermittler - Aluminium - Haftvermittler - PE-RT
Das eingesetzte Material ist ein unvernetztes Polyethylen mit erhöhter Temperaturbeständigkeit (PE-RT, „raised temperature“) gemäß DIN 16833. Es ist speziell für den Einsatz in der Sanitär-, Heizungs- und Flächenheizungsinstallation konzipiert und gewährleistet eine hohe thermische Belastbarkeit sowie langfristige Betriebssicherheit. RaleoPEX ist DVGW- und ÖVGW-zertifiziert und erfüllt damit höchste Qualitäts- und Sicherheitsanforderungen.
Verarbeitungshinweise
Das RaleoPEX Verbundrohr mit dem entsprechenden Original-Werkzeug rechtwinklig ablängen. Im Anschluss muss die Schiebehülse über das noch nicht aufgeweitete Rohr geschoben werden. Das Rohrende bis zum Anschlag auf den Aufweitkopf stecken und aufweiten. Bei einer Aufweitung mit der mechanischen Aufweitzange, sind die Griffenden bis zum Anschlag zusammenzudrücken. Nach dem Aufweiten kann das aufgeweitete Rohr über den Fitting geschoben werden. Das Rohr muss über das gesamte Fittingprofil und die Schiebehülse bis zum aufgeweiteten Rohrende geschoben werden. Im Anschluss das Rohr mit dem Fitting in das Schiebewerkzeug einsetzen. Hier muss auf die richtigen Schiebeeinsätze geachtet werden. Außerdem ist auch, auf einen sicheren Sitz des Werkzeuges zu achten. Der Schiebevorgang ist beendet, wenn die Schiebehülse bis zum Anschlag auf das Rohr aufgeschoben ist.
Hinweise:
Das RaleoPEX System darf nur mit den dazugehörigen Systemwerkzeugen verarbeitet werden. Für die Verarbeitung stehen Handwerkzeuge sowie elektrohydraulische Werkzeuge zur Verfügung. Für die einzelnen Nennweiten gibt es passende Schiebegabeln und Aufweitköpfe, die entsprechend auf den Werkzeugen aufgesteckt bzw. aufgeschraubt werden müssen.
Der Aufweitkopf ist passend zur jeweiligen Rohrdimension zu wählen. Beim Aufweiten ist darauf zu achten, dass bis zur NW 25 maximal zweimal aufgeweitet werden darf. Falls nach dem ersten Aufweiten die Notwendigkeit besteht, ein zweites Mal aufzuweiten, ist der Aufweitkopf um 30° versetzt zur ersten Aufweitung in das Rohr einzuführen. Ab NW 32 kann zwei- bis dreimal aufgeweitet werden. Auch hier muss der Aufweitkopf nach jedem Aufweiten um 30° in jeweils die gleiche Richtung gedreht werden. Durch die Drehung des Aufweitkopfes werden die Abdrücke im Inliner des Rohres geglättet. Das aufgeweitete Rohrende wird nun auf den Fitting gesteckt. Die Aufweittiefe ist durch den Aufweitkopf so begrenzt, dass nach dem Aufstecken des Rohres auf den Fitting ein Ringspalt zwischen dem Rohrende und dem Fittingbund entsteht.
Ein weiteres Aufschieben des Rohres auf den Fitting, wie oben dargestellt, ist nicht nötig. Durch das Aufschieben der Hülse auf den Fitting wird das Rohr mitgenommen und verschließt den Ringspalt.
Es ist darauf zu achten das der Aufweitkopf keine Beschädigungen aufweist! Beschädigte Werkzeuge nicht verwenden!
Das RaleoPEX System darf nur mit den dazugehörigen Systemwerkzeugen verarbeitet werden. Für die Verarbeitung stehen Handwerkzeuge sowie elektrohydraulische Werkzeuge zur Verfügung. Für die einzelnen Nennweiten gibt es passende Schiebegabeln und Aufweitköpfe, die entsprechend auf den Werkzeugen aufgesteckt bzw. aufgeschraubt werden müssen.
Der Aufweitkopf ist passend zur jeweiligen Rohrdimension zu wählen. Beim Aufweiten ist darauf zu achten, dass bis zur NW 25 maximal zweimal aufgeweitet werden darf. Falls nach dem ersten Aufweiten die Notwendigkeit besteht, ein zweites Mal aufzuweiten, ist der Aufweitkopf um 30° versetzt zur ersten Aufweitung in das Rohr einzuführen. Ab NW 32 kann zwei- bis dreimal aufgeweitet werden. Auch hier muss der Aufweitkopf nach jedem Aufweiten um 30° in jeweils die gleiche Richtung gedreht werden. Durch die Drehung des Aufweitkopfes werden die Abdrücke im Inliner des Rohres geglättet. Das aufgeweitete Rohrende wird nun auf den Fitting gesteckt. Die Aufweittiefe ist durch den Aufweitkopf so begrenzt, dass nach dem Aufstecken des Rohres auf den Fitting ein Ringspalt zwischen dem Rohrende und dem Fittingbund entsteht.
Ein weiteres Aufschieben des Rohres auf den Fitting, wie oben dargestellt, ist nicht nötig. Durch das Aufschieben der Hülse auf den Fitting wird das Rohr mitgenommen und verschließt den Ringspalt.
Es ist darauf zu achten das der Aufweitkopf keine Beschädigungen aufweist! Beschädigte Werkzeuge nicht verwenden!
Biegen
Grundsätzlich kann das RaleoPEX Verbundrohr bei Einhaltung der kleinsten Biegeradien gebogen werden. Das Biegen ist per Hand oder mit Werkzeug möglich. Werden die Rohre mit der Hand gebogen, sind beide Hände einzusetzen um das Knicken des Rohrbogens zu verhindern. Die Rohre dürfen nicht direkt an der Verbindung gebogen werden.
Als Hilfswerkzeuge sind Biegefedern oder Biegegeräte zugelassen. Beim Biegen mit der Innenbiegefeder muss zunächst das Rohrende entgratet werden. Während des Biegevorganges dürfen die Rippen der Biegefeder auf dem äußeren Mantel nicht sichtbar werden.
Das Warmbiegen der RaleoPEX Verbundrohre mittels offener Flammen oder sonstiger Wärmequellen ist verboten. Das mehrmalige Biegen um den gleichen Biegepunkt ist unzulässig. Sollte der minimale Biegeradius unterschritten werden, ist ein entsprechendes Formstück einzusetzen.
Als Hilfswerkzeuge sind Biegefedern oder Biegegeräte zugelassen. Beim Biegen mit der Innenbiegefeder muss zunächst das Rohrende entgratet werden. Während des Biegevorganges dürfen die Rippen der Biegefeder auf dem äußeren Mantel nicht sichtbar werden.
Das Warmbiegen der RaleoPEX Verbundrohre mittels offener Flammen oder sonstiger Wärmequellen ist verboten. Das mehrmalige Biegen um den gleichen Biegepunkt ist unzulässig. Sollte der minimale Biegeradius unterschritten werden, ist ein entsprechendes Formstück einzusetzen.
Mehrschichtverbundrohr – kompatibel mit RaleoPEX Fitting
Der RaleoPEX Fitting besteht aus CW 617N (Pb < 2,2%; Ni < 0,1%) Messing entsprechend den Anforderungen des DVGW Arbeitsblattes W 534 sowie der Trinkwasserverordnung und wurde speziell für die Bereiche Lebensmittel, Trinkwasser und Heizung entwickelt. Der Fitting wird durch ein glavanisches Verfahren mit einer Zinnschicht überzogen. Eine Verbindung von anderen Metallen zu unseren Fittings ist ohne „Übergangsstück“ möglich. Die Einhaltung einer bestimmten Einbauordnung „in Fließrichtung“ wie diese bei Kupfer und verzinkten Rohren bekannt ist, ist nicht zu berücksichtigen. Um selbst das Korrosionsrisiko bei den Schiebehülsen zu reduzieren, werden diese ebenfalls galvanisiert.
