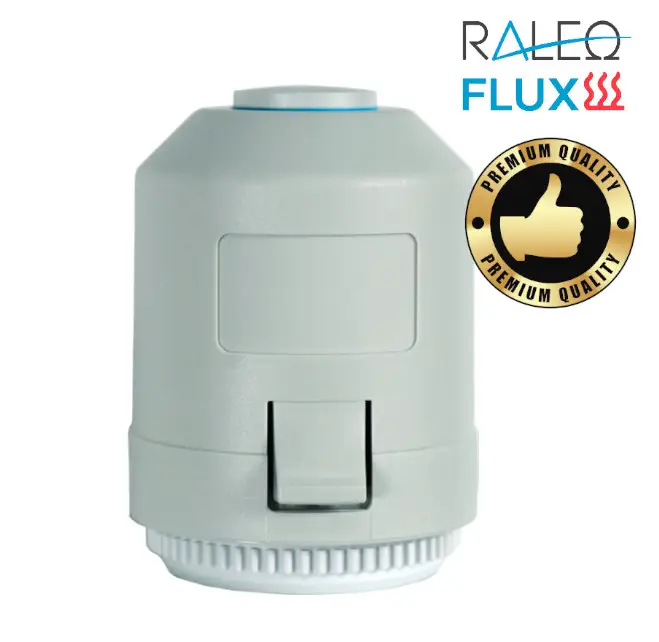

Stellantrieb 4.0 230V, Stellantrieb in kleiner kompakter Bauform mit First-Open-Funktion, MC10000238
Verfügbar
Lieferzeit: 1-4 Werktage
zzgl. Versandkosten 6,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.07.2026!
Raleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
17,90 €
Inhalt: 1 Stück (17,90 € / Stück)
inkl. 19% MwSt
Frage zu diesem Artikel stellen
Überblick
Hersteller | Raleo |
Bezeichnung | Stellantrieb 4.0 230V. Stellantrieb in kleiner kompakter Bauform mit First-Open-Funktion. |
Betriebsspannung | 230 V AC, 50/60 Hz |
Ausführung | stromlos-zu (NC) |
Einschaltstrom | max. 300 mA (200 ms) |
Betriebsstrom | 8 mA |
Leistungsaufnahme | 2 W |
Arbeitshub | 4 mm |
Stellkraft | 100 N ± 5 % |
Schließ-/Öffnungszeiten | ca. 3 min |
Anschlussgewinde | M30 x 1,5 |
Schutzart / Schutzklasse | IP54 / II |
Medientemperatur | 0–100 °C |
Lagertemperatur | –25 bis +60 °C |
Umgebungstemperatur | 0 bis +60 °C |
Überspannungsfestigkeit | 2,5 kV (nach EN 60730-1) |
CE-Konformität | EN 60730 |
Gehäuse | PA, grau |
Gewicht | ca. 100 g inkl. 1 m Anschlusskabel |
Anschlussleitung | 2 x 0,75 mm² PVC, grau, Länge 1 m |
RALEOFLUX
Stellantrieb 4.0 230V
Der RaleoFlux Stellantrieb 4.0 ist ein thermoelektrischer Stellantrieb in kompakter Bauform zur Ansteuerung von Ventilen an Heizkreisverteilern für Flächenheiz- und Kühlsysteme. Er arbeitet stromlos-zu (NC – Normally Closed) und sorgt für eine präzise und zuverlässige Regelung.
Dank der First-Open-Funktion bleibt das Ventil während der Bau- und Inbetriebnahmephase zunächst geöffnet, was eine einfache Druckprüfung und einen erleichterten Start des Heizbetriebs ermöglicht. Nach ca. 6 Minuten Betriebszeit wechselt der Stellantrieb automatisch in den regulären Betrieb.
Die Rundum-Funktionsanzeige zeigt jederzeit den Betriebszustand und die Hubposition an. Mit Schutzart IP54 ist der Antrieb bestens gegen Staub und Spritzwasser geschützt.
Dank der First-Open-Funktion bleibt das Ventil während der Bau- und Inbetriebnahmephase zunächst geöffnet, was eine einfache Druckprüfung und einen erleichterten Start des Heizbetriebs ermöglicht. Nach ca. 6 Minuten Betriebszeit wechselt der Stellantrieb automatisch in den regulären Betrieb.
Die Rundum-Funktionsanzeige zeigt jederzeit den Betriebszustand und die Hubposition an. Mit Schutzart IP54 ist der Antrieb bestens gegen Staub und Spritzwasser geschützt.
Vorteile:
- kompakte Bauform, ideal bei engen Ventilabständen
- First-Open-Funktion für einfache Druckprüfung & Inbetriebnahme
- patentierter 100% Schutz bei undichten Ventilen
- wartungsfrei & nahezu geräuschlos im Betrieb
- Rundum-Funktionsanzeige für klare Statuskontrolle
- hohe Funktionssicherheit und Lebensdauer
- geringe Leistungsaufnahme (2 W) → energieeffizient
- 360° Montage möglich (inkl. Überkopfmontage)
- Steckmontage ohne Werkzeug
- kompatibel durch universelles Ventil-Adapter-Konzept
Funktionsanzeige
Über die Funktionsanzeige (Rundum-Anzeige) des Stellantriebes ist auf einen Blick erkennbar, ob das Ventil geöffnet oder geschlossen ist.
Stromlos-zu (NC - Normally Closed)
Stromlos-zu bedeutet es wird beim Einschalten der Betriebsspannung - nach Ablauf der Totzeit - das geschlossene Ventil durch die Stößelbewegung gleichmäßig geöffnet. Durch Abschalten der Betriebsspannung und nach Ablauf der Verharrzeit wird das Ventil durch die Schließkraft der Druckfeder gleichmäßig geschlossen. Die Schließkraft der Druckfeder ist auf die Schließkraft handelsüblicher Ventile abgestimmt und hält das Ventil im stromlosen Zustand geschlossen.
First-Open Funktion
Der stromlos-zu Stellantrieb hält das Ventil im spannungsfreien Zustand geschlossen. Ins- besondere in der Rohbauphase ist aber ein Heizbetrieb für Testzwecke und damit ein geöffnetes Ventil wünschenswert. Die First-Open Funktion hält den Stellantrieb bis zur Inbetriebnahme der Einzelraumregelung geöffnet. Dies reduziert nicht nur den Kraftaufwand bei der Montage auf ein Minimum sondern gewährleistet auch den Heizbetrieb während der Neubautrocknung. Bei der späteren Erstinbetriebnahme der Einzelraumregelung wird die First-Open Funktion automatisch nach ca. 6 Minuten entriegelt und der Stellantrieb geht in den regulären Betrieb über.
Anwendung
Der Stellantrieb dient zur optimalen Ansteuerung von Ventilen an Heizkreisverteilern. Die Ansteuerung erfolgt durch einen 2-Punkt Raumtemperaturregler oder durch Plusweiten-Modulation.
