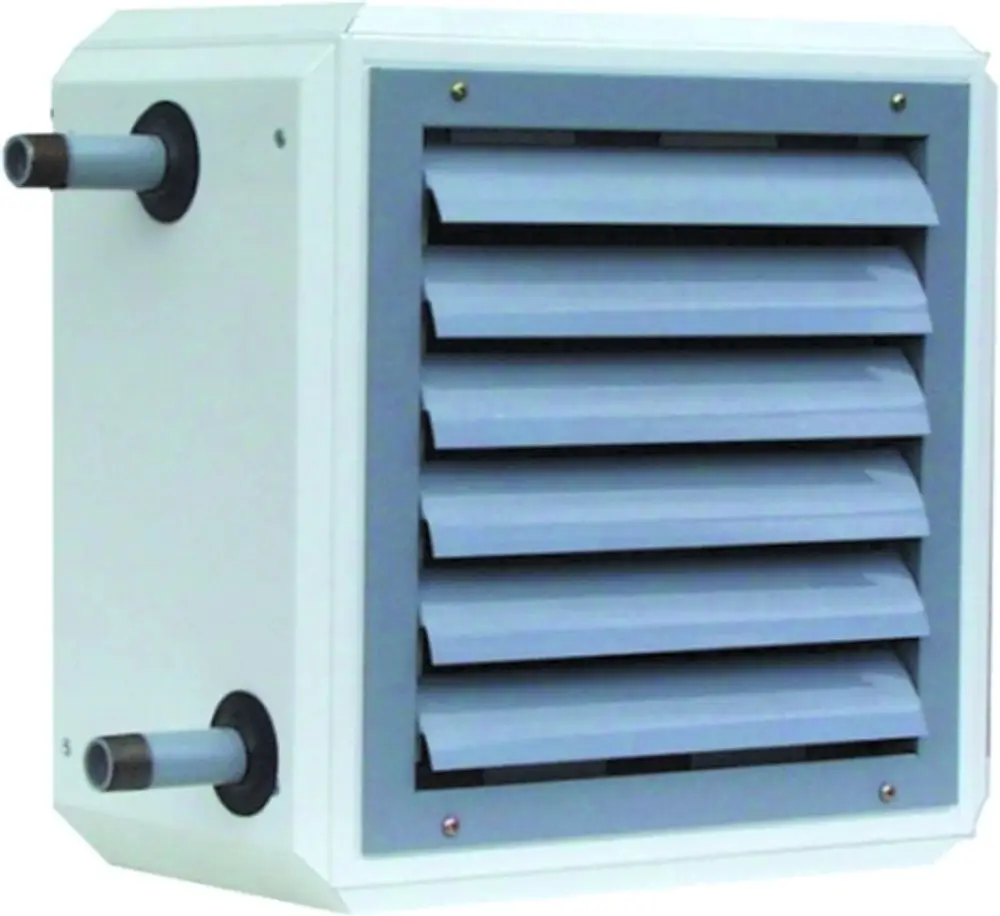

Wolf Luftheizer TopWing TLH 100-4 Drehstrommotor 3 x 400 V

Luftheizer-Grundgerät für Mischluft-, Außenluft-,Umluftbetrieb für Decken- und Wandmontage. Gehäuse aus geschweißter, verzinkter und pulverbeschichteter Profilrahmenkonstruktion. Verkleidung aus Stahlblech, pulverbeschichtet, Farbe verkehrssweiß RAL 9016, mit erhöhter Wärmedämmung durch eingeklebte PU-Weichschaumwärmedämmung 25mm dick. Rückwand mit tiefgezogener Einströmdüse, pulverbeschichtet, Farbe verkehrsweiß RAL 9016 Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen, pulverbeschichtet "Wolf-silber" ähnlich RAL 9006 Als Motor-/Ventilatoreinheit kommt ein extrem leises Flügelrad zum Einsatz. Schwingungsgedämpfte Befestigung der Motor-Ventilator-Schutzgitter-Einheit an der Rückwand Drehstrommotor 3 x 400V, 50Hz Sternschaltung: untere Drehzahl Dreieckschaltung: obere Drehzahl Einphasenwechselstrommotor 230V, 50Hz nur obere Drehzahl, niedrigere Drehzahlen mit Stufenschalter Schutzart IP54, Wärmeklasse CLF Rillenkugellager mit Sonderfettung bis -40C. Wicklungsschutz durch eingebaute Thermokontakte, nur wirksam in Verbindung mit einem Stufenschalter, Steuergerät oder Regelung DigiPro. Wärmetauscher Cu/Al: Als Heizeinsatz werden großdimensionierte Register, eingesetzt. Dies hat den Vorteil, daß auch bei Niedertemperaturheizungen oder Brennwertanlagen mit Vor-/Rücklaufspreizungen von 50/40C und maximalem Volumenstrom im Umluftbetrieb noch Ausblastemperaturen von ca.36C erreicht werden. Wärmetauscher aus Cu/Al, Sammler aus Stahl, alternativ Cu, seitlich ausziehbar Gewindestutzen für PN 16 bis 140C Wasservor-/rücklauf auf Luftaustrittseite oben/unten.

Wolf Luftheizer TopWing TLH 100-4 Drehstrommotor 3 x 400 V
Luftheizer-Grundgerät für Mischluft-, Außenluft-,Umluftbetrieb für Decken- und Wandmontage.
Gehäuse aus geschweißter, verzinkter und pulverbeschichteter Profilrahmenkonstruktion.
Verkleidung aus Stahlblech, pulverbeschichtet, Farbe verkehrsweiß RAL 9016, mit erhöhter Wärmedämmung durch eingeklebte PU-Weichschaumwärmedämmung 25mm dick.
Rückwand mit tiefgezogener Einströmdüse, pulverbeschichtet, Farbe verkehrsweiß RAL 9016 Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen, pulverbeschichtet „Wolf-silber“ ähnlich RAL 9006 Als Motor-/Ventilatoreinheit kommt ein extrem leises Flügelrad zum Einsatz.
Schwingungsgedämpfte Befestigung der Motor-Ventilator-Schutzgitter-Einheit an der Rückwand Drehstrommotor 3 x 400V, 50Hz Sternschaltung: untere Drehzahl Dreieckschaltung: obere Drehzahl Einphasenwechselstrommotor 230V, 50Hz nur obere Drehzahl, niedrigere Drehzahlen mit Stufenschalter Schutzart IP54, Wärmeklasse CLF Rillenkugellager mit Sonderfettung bis -40° C.
Wicklungsschutz durch eingebaute Thermokontakte, nur wirksam in Verbindung mit einem Stufenschalter, Steuergerät oder Regelung DigiPro.
Wärmetauscher Cu/Al: Als Heizeinsatz werden großdimensionierte Register eingesetzt.
Dies hat den Vorteil, dass auch bei Niedertemperaturheizungen oder Brennwertanlagen mit Vor-/Rücklaufspreizungen von 50/40° C und maximalem Volumenstrom im Umluftbetrieb noch Ausblastemperaturen von ca. 36° C erreicht werden.
Wärmetauscher aus Cu/Al, Sammler aus Stahl, alternativ Cu, seitlich ausziehbar Gewindestutzen für PN 16 bis 140° C Wasservor-/rücklauf auf Luftaustrittseite oben/unten.
Technische Daten (Stufe 1/2):
Volumenstrom: 5600/7700m³/h
DreHzahl: 700/900 1/min
Schallleistungspegel: 69/74dBA
Schalldruckpegel: 58/63dBA
Leistungsbereich: 27,9 - 164,0kW
Wärmetauscher:
Kupfer-Aluminium PWW
Inhalt: 9,5L
Anschlüsse: R 1½"
Elektroanschluss: 400V/50Hz
Motorleistung max.: 0,76kW
Stromaufnahme max.: 1,70A
Abmessungen (BxHxT): 1040x1040x545mm
Gewicht: 92kg
Fabrikat: Wolf GmbH
Artikel-Nummer: 6523649
