Foto:© Viega GmbH & Co. KG

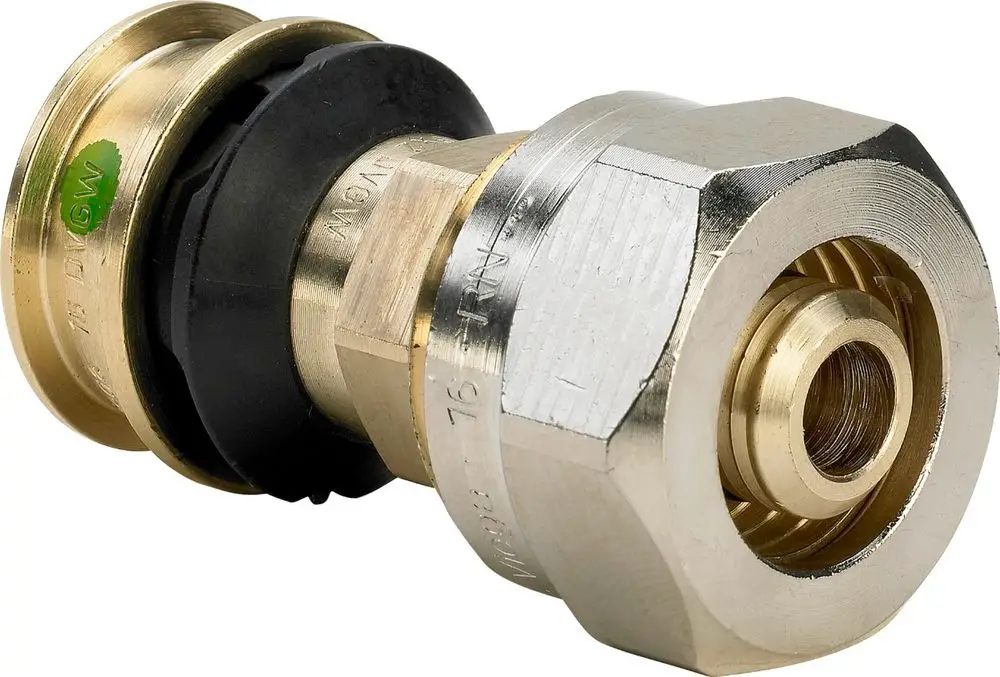

Viega Raxofix-Übergangsstück Siliziumbronze Modell 5313.5, 684037
Verfügbar
Lieferzeit: 1-4 Werktage
zzgl. Versandkosten 6,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.07.2026!
Raleo - Deutschlands Beste Online-Shops
Ausgezeichnet von FOCUS, Handelsblatt, ntv, WELT & Deutschlandtest - lesen Sie hier, warum wir die unangefochtene Nr. 1 sind.
24,90 €
inkl. 19% MwSt
Produktdatenblatt
Frage zu diesem Artikel stellen
Überblick
Anschluss | Raxofix | |||
Modell | 5313.5 | |||
Material | Siliziumbronze | |||
Anwendung | Trinkwasser | |||
| Z-Maße | ||||
d Viega | 16x2,2 | |||
d F | 16x2 | |||
Z [mm] | 22 | |||
L [mm] | 52 | |||
SW1 [mm] | 17 | |||
SW2 [mm] | 26 | |||
d F = d Fremdrohr
d F = d Fremdrohr
SW1 [mm] = Schlüsselweite
SW2 [mm] = Schlüsselweite
d F = d Fremdrohr
SW1 [mm] = Schlüsselweite
SW2 [mm] = Schlüsselweite
- für Raxofix-Rohr auf Fremd- oder Viegatherm-Rohr
- Siliziumbronze
Ausstattung
MehrkantHinweis
Nur für die angegebene Fremdrohrdimension geeignet!
Allgemein
Strömungsoptimiertes Pressverbindersystem mit Pressverbindern aus Siliziumbronze und Mehrschichtverbundrohren und Vollkunststoffrohren. Mehrschichtverbundrohr, formstabil, sauerstoffdicht, Farbe: grau. Pressverbinder mit PPSU-Stützkörper zur Sicherstellung der Dichtheit und der mechanischen Belastbarkeit der Verbindung. Sichere und schnelle Verbindung ohne aufweiten und kalibrieren der Rohrenden durch O-ringlose Presstechnologie in allen Rohrdimensionen. Rohre sind zum Schutz mit Rohrstopfen ausgestattet. Vollkunststoffrohr, flexibel. Geeignet für Auf- und Unterputz-Installationen von Steigleitungen und Etagen-Installationen.
Einsatzbereiche Vollkunststoffrohr
- Trinkwasser
Betriebsbedingungen Trinkwasser-Installationen
Betriebstemperatur max. 70 °C / 158 °F
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Werkstoffe Verbinder
Siliziumbronze: CC246E / CuSi4Zn9MnP
Pressverbinder mit SC‑Contur
Versehentlich nicht verpresste Verbindungen werden beim Befüllen der Anlage sichtbar undicht.
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Viega gewährleistet das Erkennen unverpresster Verbindungen in den folgenden Druckbereichen:
min. Wasserdruck: 0,1 MPa / 1 bar / 14,5 PSI
max. Wasserdruck: 0,65 MPa / 6,5 bar / 94,3 PSI
min. Luftdruck: 22 hPa / 22 mbar / 0,3 PSI
max. Luftdruck: 0,3 MPa / 3 bar / 43,5 PSI
Einsatzbereiche Mehrschichtverbundrohr
- Trinkwasser
- Heizungsanlagen
- Regenwasser
- Druckluftanlagen
Betriebsbedingungen Heizungs-Installationen
Betriebstemperatur max. 80 °C / 176 °F
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
Betriebsdruck max. 1,0 MPa / 10 bar / 145 PSI
Misch-Installationen sind unabhängig von der Fließrichtung zulässig.
