Vaillant VC 112 E – Ersatzteile | 004285

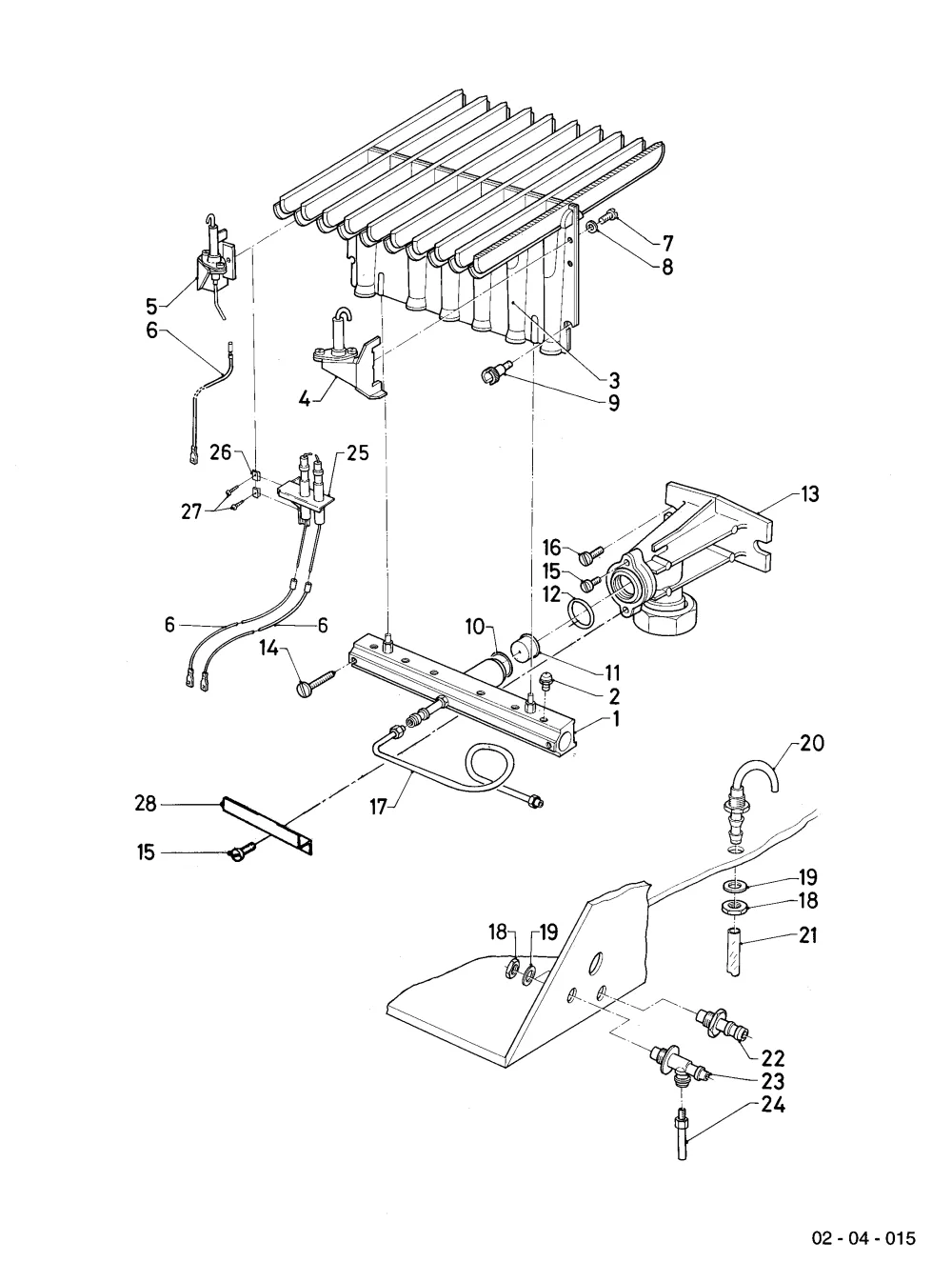

Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Differenzdruckventil
Brenner
Gasregelteile
Wärmetauscher
Verkleidungsteile
Luft-/Abgasführung
Luft-/Abgasführung (waagerecht)
Luft-/Abgasführung (senkrecht) 1
Luft-/Abgasführung (senkrecht) 2
Hydraulikteile
Hydraulikteile (Steuerleitungen)
Hydraulikteile (Anschlussteile)
Hydraulikteile (Gasanschlusshähne)
Schaltkasten
Pumpe
AusdehnungsgefäßBrenner
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Nicht in unserem Sortiment
Teilenr. 183974
mit Pos. 28
02
Brennerdüse MAG 275-350/11 XZ-C (Vaillant) | 0020107713
Teilenr. 0020107713
E (H)
34,10 €
Lieferzeit 1–4 Werktage
02
Nicht in unserem Sortiment
Teilenr. 0020107745
LL(L)
02
VAILLANT Brennerdüse 78 'D' VC 112 E u.w. Vaillant-Nr. | 247078
Teilenr. 247078
P (PB)
10,25 €
Lieferzeit 1–4 Werktage
03
04
Vaillant Elektrode VC 110 E Überwachung | 090649
Teilenr. 090649
mit Pos. 07, 08
28,90 €
Lieferzeit 1–4 Werktage
05
Nicht in unserem Sortiment
Teilenr. 995439
nicht mehr lieferbar, siehe Pos. 25
06
Zündkabel MAG-turbo 275+350/10 EW (Vaillant) | 0020107712
Teilenr. 0020107712
11,30 €
Lieferzeit 1–4 Werktage
07
Vaillant VC 104/4-7 A Schraube x10 | 0010027607
Teilenr. 0010027607
11,30 €
Lieferzeit 10–40 Werktage
08
Nicht in unserem Sortiment
Teilenr. 090034
09
Nicht in unserem Sortiment
Teilenr. 133936
10
VAILLANT Dichtung VC 104 XE - Original Vaillant-Nr | 982481
Teilenr. 982481
P (PB)
10,25 €
Lieferzeit 1–4 Werktage
11
Nicht in unserem Sortiment
Teilenr. 049605
P (PB), D=2,20 mm
12
13
Nicht in unserem Sortiment
Teilenr. 995439
Verbindungsstück siehe Baugruppe 08 Hydraulikteile
14
15
Nicht in unserem Sortiment
Teilenr. 105740
16
Vaillant Schraube MAG 14-0/0 GX u.w. x10 | 0010027608
Teilenr. 0010027608
13,35 €
Lieferzeit 1–4 Werktage
17
Nicht in unserem Sortiment
Teilenr. 088932
18
Nicht in unserem Sortiment
Teilenr. 040364
19
Nicht in unserem Sortiment
Teilenr. 981805
20
Nicht in unserem Sortiment
Teilenr. 080831
21
Nicht in unserem Sortiment
Teilenr. 0020107710
250 mm, Membranpumpe
22
Messnippel MAG-turbo 275+350/10 EW (Vaillant) | 133504
Teilenr. 133504
11,30 €
Lieferzeit 10–40 Werktage
23
Nicht in unserem Sortiment
Teilenr. 133505
24
Nicht in unserem Sortiment
Teilenr. 088936
zum Servodruckregler
25
Zündung Elektrode VC 110 E (Vaillant) | 090673
Teilenr. 090673
mit Pos. 26, 27
67,20 €
Lieferzeit 1–4 Werktage
26
Nicht in unserem Sortiment
Teilenr. 995439
Mutter nicht einzeln lieferbar, siehe Pos. 25
27
Nicht in unserem Sortiment
Teilenr. 995439
Schraube nicht einzeln lieferbar, siehe Pos. 25
28
Nicht in unserem Sortiment
Teilenr. 085859
