Vaillant VC 112 E – Ersatzteile | 004285
Hier finden Sie alle Ersatzteile mit Explosionszeichnungen für dieses Gerät.
Ersatzteile
Differenzdruckventil
Brenner
Gasregelteile
Wärmetauscher
Verkleidungsteile
Luft-/Abgasführung
Luft-/Abgasführung (waagerecht)
Luft-/Abgasführung (senkrecht) 1
Luft-/Abgasführung (senkrecht) 2
Hydraulikteile
Hydraulikteile (Steuerleitungen)
Hydraulikteile (Anschlussteile)
Hydraulikteile (Gasanschlusshähne)
Schaltkasten
Pumpe

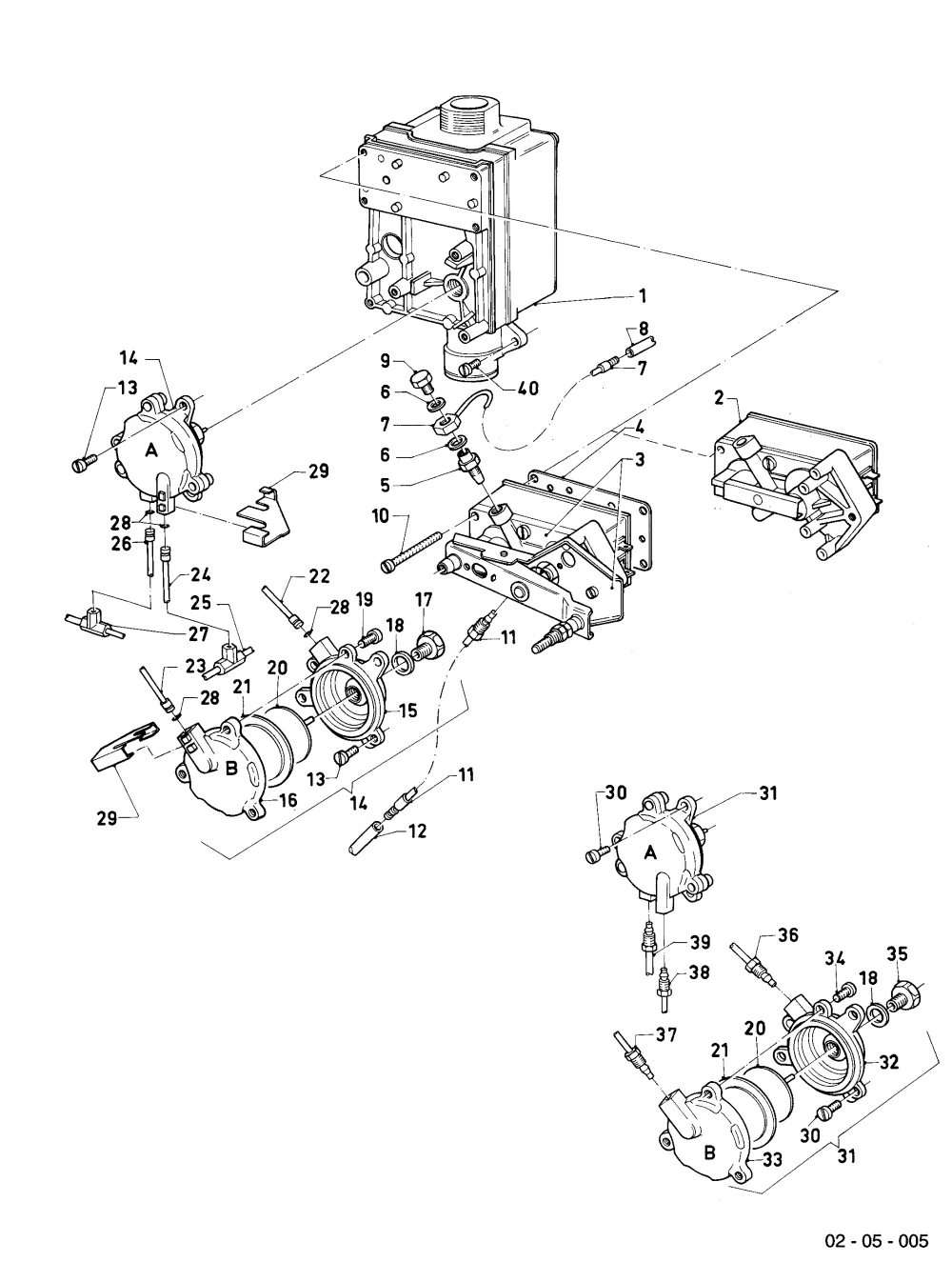

AusdehnungsgefäßGasregelteile
© Vaillant GmbH, Remscheid. Alle Rechte vorbehalten.
01
Nicht in unserem Sortiment
Teilenr. 053256
mit Pos. 02, 04, 06, 10, 13-21
01
Nicht in unserem Sortiment
Teilenr. 128520
nicht dargestellt
02
Nicht in unserem Sortiment
Teilenr. 050225
mit Pos. 04, 06
02
Nicht in unserem Sortiment
Teilenr. 134113
für Befestigung Differenzdruckventil, nicht dargestellt
03
Nicht in unserem Sortiment
Teilenr. 995439
Position entfällt für dieses Gerät
04
Nicht in unserem Sortiment
Teilenr. 980831
05
Nicht in unserem Sortiment
Teilenr. 219235
E,LL (H,L)
05
Nicht in unserem Sortiment
Teilenr. 219232
P (PB)
06
Nicht in unserem Sortiment
Teilenr. 980224
07
Nicht in unserem Sortiment
Teilenr. 218011
08
Nicht in unserem Sortiment
Teilenr. 080357
09
Nicht in unserem Sortiment
Teilenr. 133702
10
Nicht in unserem Sortiment
Teilenr. 118943
11
Nicht in unserem Sortiment
Teilenr. 088936
zum Messnippel (Kammer)
12
Nicht in unserem Sortiment
Teilenr. 0020107710
13
Nicht in unserem Sortiment
Teilenr. 118948
14
VAILLANT Strömungsschalter Noryl VC 110 E Vaillant-Nr. | 151017
Teilenr. 151017
mit Pos. 12, 15-21, 29, Noryl-Ausführung
44,40 €
Lieferzeit 1–4 Werktage
15
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar, siehe Pos. 14
16
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar, siehe Pos. 14
17
18
19
Nicht in unserem Sortiment
Teilenr. 118947
20
Nicht in unserem Sortiment
Teilenr. 010456
21
22
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
23
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
24
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
25
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
26
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
27
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
28
29
30
31
VAILLANT Strömungsschalter Messing VC 110 E Vaillant-Nr. | 151010
Teilenr. 151010
mit Pos. 18, 20, 21, 32-35, Messing-Ausführung
70,30 €
Lieferzeit 1–4 Werktage
32
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar, siehe Pos. 31
33
Nicht in unserem Sortiment
Teilenr. 995439
nicht einzeln lieferbar, siehe Pos. 31
34
Nicht in unserem Sortiment
Teilenr. 060010
35
36
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
37
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
38
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
39
Nicht in unserem Sortiment
Teilenr. 995439
Steuerleitungen siehe Baugruppe 08 Hydraulikteile (Steuerleitungen)
40
Nicht in unserem Sortiment
Teilenr. 105740
