BWT Systemtrenner Multimat DN65 Flansch 35 m3/h, 460 mm, Druckverlust 1 bar, 11937

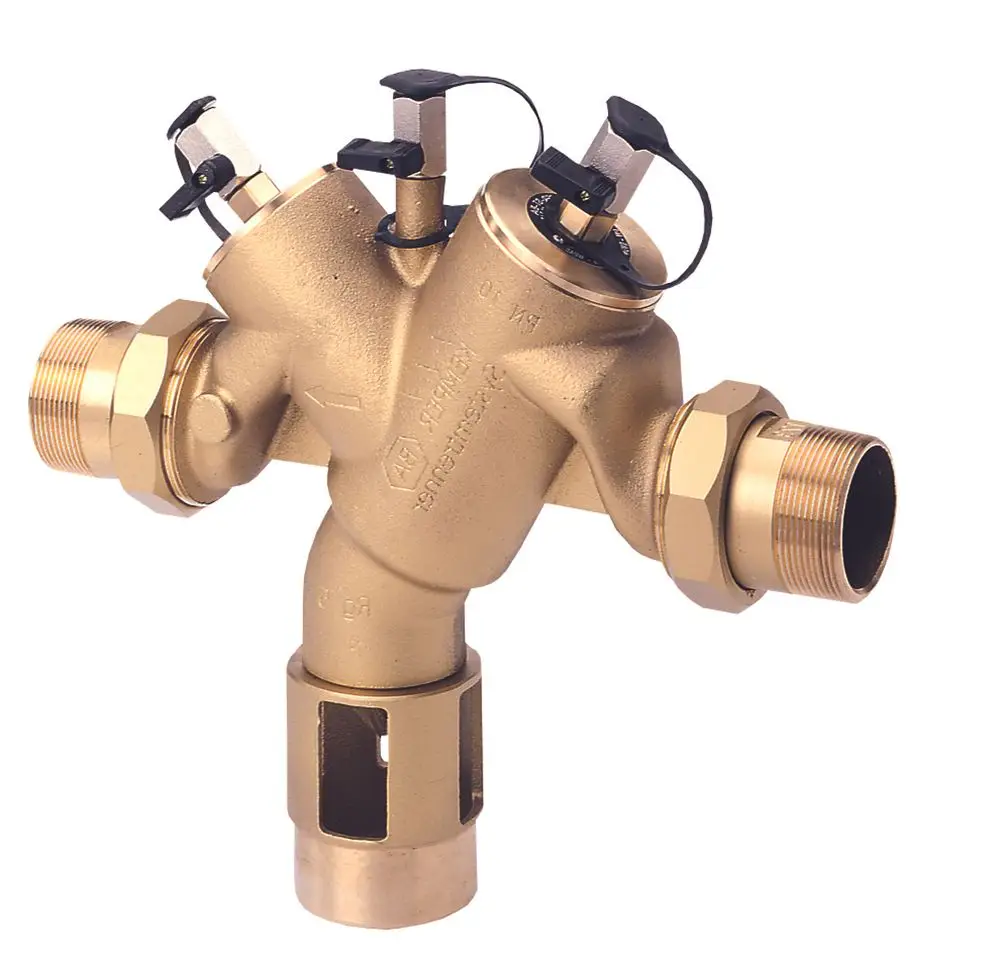

Systemtrenner Multimat DN 65
Fabrikat BWT
zur Verhinderung des Rückfliessens von
Nichttrinkwasser in das Trinkwassernetz.
In Ruhestellung, d.h. wenn keine Wasser-
entnahme erfolgt, sind beide Rückfluss-
verhinderer sowie das Entlastungsventil
geschlossen.
In Durchflussstellung sind beide Rück-
flussverhinderer geäffnet und das
Entlastungsventil geschlossen.
Beim Rücksaugen fällt der Druck auf
der Zulaufseite und damit auch der Druck
über der Membrane. Dadurch äffnet das
Entlastungsventil und lässt Wasser aus
der Mittelkammer ablaufen, bis das
Druckgleichgewicht der Membrane wieder
hergestellt ist.
Systemtrenner, bestehend aus:
-Gehäuse aus Gradguss,
epoxydbeschichtet
-Membrane aus EPDM,
-Feder und Ventilsitz
aus Edelstahl
- Verschliessbare Anschlüsse
für Druckmessgeräte:
Eingang,
Mittelkammer
Ausgang
- Rückflussverhinderer Wassereingang,
- Entlastungsventil in Mittelkammer
- Rückflussverhinderer Wasserausgang.
Technische Daten:
Nennweite: (DN) 65
Nenndruck: (PN) 10 bar
Temperatur, max: 60 Grad C
Durchflussleistung: 35,0 m3/h
Druckverlust: 1,0 bar
Einbaulänge: 460 mm
Einbauhöhe: 321 mm
Einbauhöhe Rohr-
mitte bis Ablauf: 151 mm
Abwasseranschluss-
Durchmesser 90-110 mm
Gewicht: 37,1 kg
Bestell-Nr: 11937
