BWT Systemtrenner Multimat DN80 Flansch 56 m3/h, 460 mm, Druckverlust 1 bar, 11938

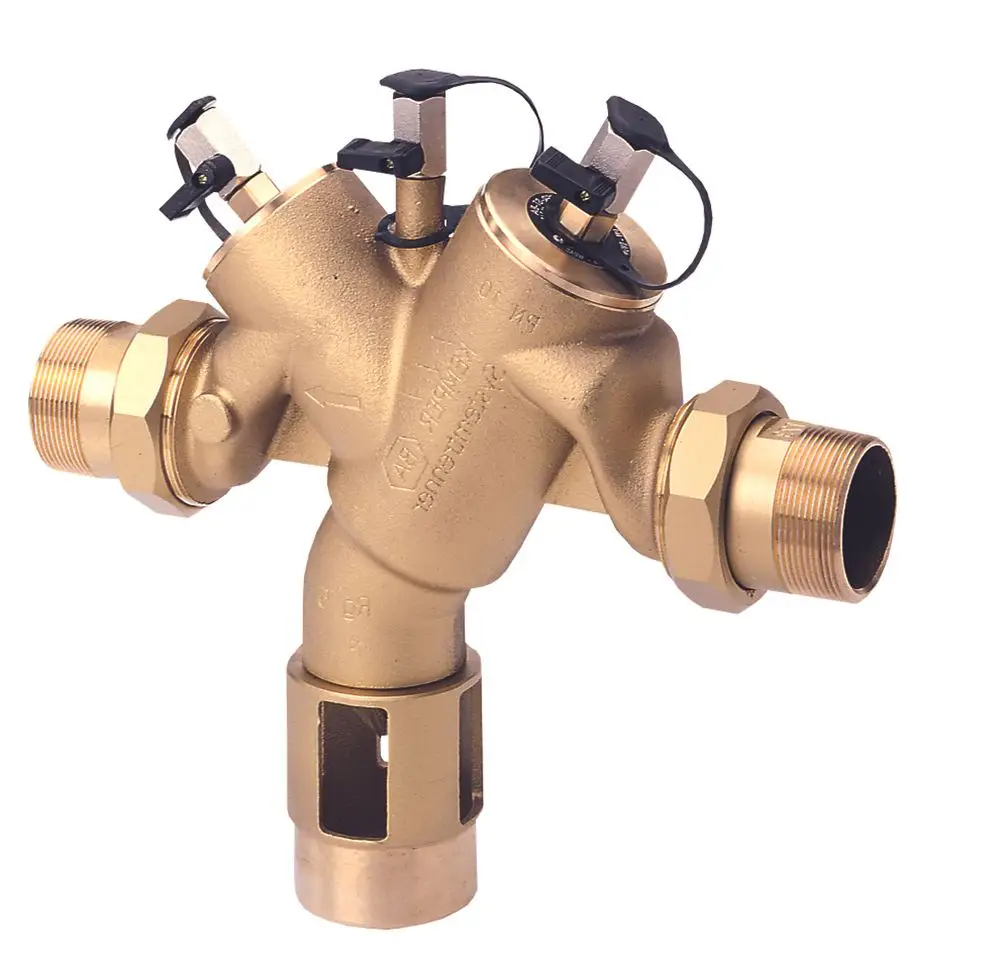

Systemtrenner Multimat DN 80,
Fabrikat BWT
zur Verhinderung des Rückfliessens von
Nichttrinkwasser in das Trinkwassernetz.
In Ruhestellung, d.h. wenn keine Wasser-
entnahme erfolgt, sind beide Rückfluss-
verhinderer sowie das Entlastungsventil
geschlossen.
In Durchflussstellung sind beide Rück-
flussverhinderer geäffnet und das Ent-
lastungsventil geschlossen.
Beim Rücksaugen fällt der Druck auf
der Zulaufseite und damit auch der Druck
über der Membrane. Dadurch äffnet das
Entlastungsventil und lässt Wasser aus
der Mittelkammer ablaufen, bis das
Druckgleichgewicht der Membrane wieder
hergestellt ist.
Systemtrenner, bestehend aus:
- Gehäuse aus Gradguss, epoxydbe-
schichtet
- Membrane aus EPDM,
- Feder und Ventilsitz aus Edelstahl
- Verschliessbare Anschlüsse für
Druckmessgeräte:
Eingang,
Mittelkammer
Ausgang
- Rückflussverhinderer Wassereingang,
- Entlastungsventil in Mittelkammer
- Rückflussverhinderer Wasserausgang.
Technische Daten:
Nennweite: (DN) 80
Nenndruck: (PN) 10 bar
Temperatur, max.: 60 Grad C
Durchflussleistung: 56,0 m3/h
Druckverlust: 1,00 bar
Einbaulänge: 460 mm
Einbauhöhe: 321 mm
Einbauhöhe Rohrmitte
bis Ablauf: 151 mm
Abwasseranschluss O 90-110 mm
Gewicht: 37,2 kg
Bestell-Nr: 11938
